Лабораторна робота № 4. Побудова діаграми декомпозиції наступного рівня в idef0

Мета роботи :

• побудувати діаграму декомпозиції наступного рівня в нотації IDEF0

У цій лабораторній роботі побудуємо ще одну діаграму декомпозиції в нотації IDEF0 - декомпозицію роботи "Зборка і тестування комп'ютерів" діаграми А0.

В результаті проведення експертизи отримана наступна інформація.

• Виробничий відділ отримує замовлення клієнтів від відділу продажів у міру їх вступу.

• Диспетчер координує роботу збирачів, сортує замовлення, групує їх і дає вказівку на відвантаження комп'ютерів, коли вони готові.

• Кожних 2 години диспетчер групує замовлення - окремо для настільних комп'ютерів і ноутбуків - і направляє на ділянку складки.

• Співробітники ділянки зборки збирають комп'ютери згідно із специфікаціями замовлення і інструкціями по зборці. Коли група комп'ютерів, відповідна групі замовлень, зібрана, вона прямує на тестування.

• Тестувальники тестують кожен комп'ютер і у разі потреби замінюють несправні компоненти. Тестувальники направляють результати тестування диспетчерові, який на підставі цієї інформації приймає рішення про передачу комп'ютерів, відповідних групі замовлень, на відвантаження.

У цій роботі ми виділили чотири дочірні роботи: "Відстежування розкладу і управління зборкою і тестуванням", "Зборка настільних комп'ютерів", "Зборка ноутбуків" і "Тестування комп'ютерів". Як і в попередній роботі почнемо із з'єднання граничних стрілок з роботами.

Стрілка "Необхідні комплектуючі" - це вхід робіт "Зборка настільних комп'ютерів" і "Зборка ноутбуків".

Стрілки управління інформація", що "Управляє, і "Замовлення на зборку" з'єднаємо з роботою "Відстежування розкладу і управління зборкою і тестуванням", оскільки саме ця робота управляє усім процесом зборки і тестування, а стрілку управління "Правила і процедури" - з іншими трьома роботами.

Персонал бере участь в усіх виділених дочірніх роботах, тому заводимо стрілку "Персонал" на вхід механізму усіх робіт (при цьому вказавши, що в першій роботі бере участь диспетчер, а в четвертій - тестувальник).

Список необхідних комплектуючих - це один з результатів робіт "Зборка настільних комп'ютерів" і "Зборка ноутбуків". Результати зборки і тестування - це виходи робіт "Зборка настільних комп'ютерів", "Зборка ноутбуків" і "Тестування комп'ютерів". Комп'ютери вважаються зібраними після того, як вони успішно пройшли тестування, тому стрілка виходу "Зібрані комп'ютери" - вихід роботи "Тестування комп'ютерів". Різні звіти формує робота "Відстежування розкладу і управління зборкою і тестуванням".

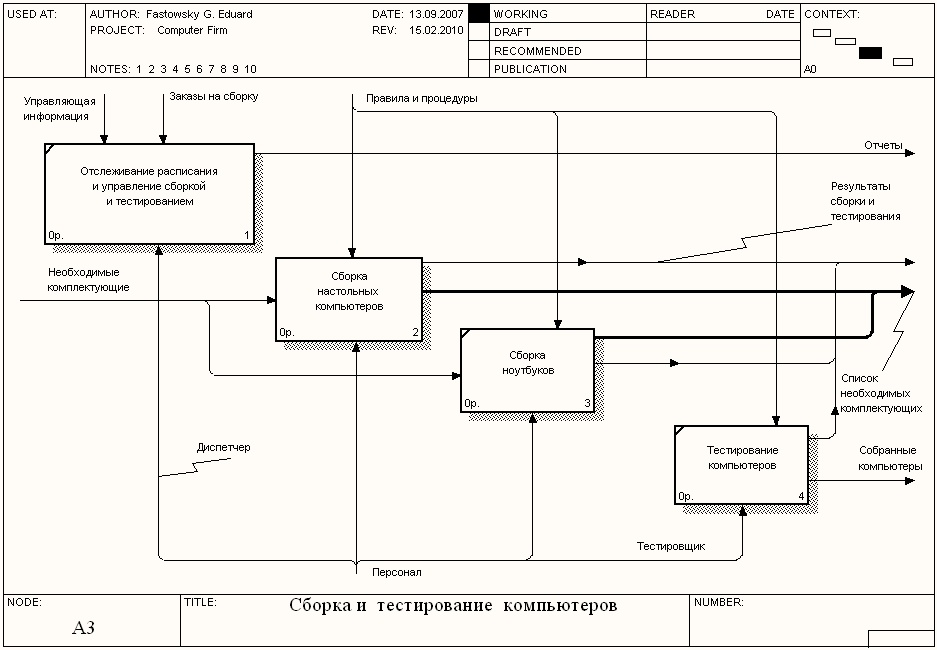

Результат виконаних операцій показаний на малюнку 1:

Малюнок 1

Після з'єднання граничних стрілок з роботами наступним кроком з'єднаємо роботи між собою. Замовлення, що поступають, на зборку сортуються диспетчером, після чого вони поступають на вхід управління робіт "Зборка настільних комп'ютерів" і "Зборка ноутбуків" (стрілки Замовлення на настільні комп'ютери і "Замовлення на ноутбуки", відповідно). Коли комп'ютери зібрані, диспетчер дає вказівку на їх відвантаження (стрілка "Вказівка передати комп'ютери на відвантаження").

Зібрані комп'ютери (виходи робіт "Зборка настільних комп'ютерів" і "Зборка ноутбуків") мають бути протестовані, для чого вони повинні поступати на вхід роботи "Тестування комп'ютерів" - стрілки "Настільні комп'ютери" і "Ноутбуки".

Після тестування комп'ютерів звіт (стрілка "Результати тестування") прямує диспетчерові, який дає вказівку відвантажити комп'ютери.

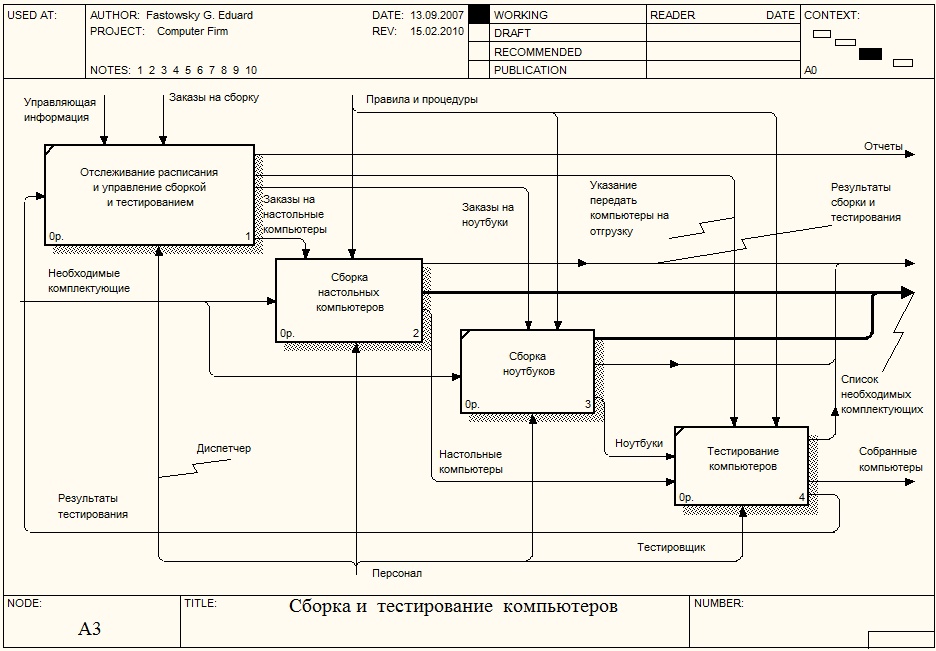

Підсумкова діаграма декомпозиції показана на малюнку 2:

Малюнок 2

Зміст звіту :

• діаграма декомпозиції

• короткий опис кожної роботи
