Содержание

1. Состав проекта

2. Компоновка сборного перекрытия

3. Расчет ребристой преднапряженной плиты по двум группам предельных состояний

4. Проектирование ригеля по I г.п.с.

5. Проектирование колонны 1 этажа со случайным эксцентриситетом

6. Расчет центрально сжатого фундамента

7. Список литературы

Курсовой проект № 1 на тему : «Несущие конструкции многоэтажного производственного здания».

1. Состав проекта.

В проекте требуется запроектировать основные несущие конструкции 4-х этажного производственного здания с неполным каркасом (с наружными несущими кирпичными стенами и ж/б перекрытиями, поддерживаемыми внутренними колоннами)

Проект выполняется в сборном ж/б.

Исходные данные прилагаются выше.

В состав проекта входит:

1. Пояснительная записка, содержание которой см. на л. 2

2. Чертежи (2 листа формата А2 или один лист формата А1).

В графическую часть входит выполнение рабочих чертежей всех рассчитываемых конструкций, спецификации по формам № 2, 4 для плиты и ригеля.

2.Дополнительные сведения и указания.

2.1. Здание относится ко 2 классу ответственности (γ_п = 0,95- коэффициент надежности по классу здания )

2.2. Кратковременная нагрузка на плиту перекрытия принимается 2000 Н/м²

2.3. Классы материалов принимается по заданию или по конструктивным требованиям СНиП 2.03.01-84*(в дальнейшем СНиП)

2.4. Армирование ЖБК производится сварными каркасами и сетками. Напрягаемая арматура – стержневая.

3. Компоновка сборного перекрытия

Сборные перекрытия между этажами состоят из ригелей (уложенных поперек здания и опирающихся на наружные продольные стены и колонны) и плит перекрытий, которые укладываются на ригели и торцевые стены здания.

3.1. При компоновке решаем задачи:

а ) Принимаем форму поперечного сечения ригеля и размеры сечения.

б ) Принимаем тип плит перекрытий, число их типоразмеров, их номинальные размеры, раскладку плит с привязкой их по осям. (см. рис 1,2,3).

в ) Принимаем размеры колонн, определяем количество их типоразмеров.

г ) Производим маркировку элементов.

3.2. Ригель (см. рис. 1,2)

Принимаем поперечное расположение ригелей (вдоль цифровых осей), что увеличивает пространственную жесткость здания.

Форму сечения принимаем прямоугольную. Предварительно принятые размеры сечения ригеля в дальнейшем в процессе расчета оптимизируются по высоте (h)

h ≈ (1/10 ÷ 1/12)*l ригеля

3.3. Плиты перекрытия (см. рис. 3)

Так как временная нагрузка по зданию >5000 Н/м² , то по конструктивным требованиям СНиП для перекрытий балочного типа принимаем П- образные ребристые плиты перекрытия. Число типоразмеров их не должно превышать трех.

1 тип – плиты – распорки (связевые). Укладываются по осям колонн (ширина 1.2 ÷1,8м)

2 тип – рядовые плиты (ширина 1.2÷1.6м)

3 тип - пристенные доборные плиты (можно заменить на монолитные участки).

3.4. Расчет раскладки плит в осях 2÷3 - а÷в (см. Рис. 3)

Принимаем рядовую плиту (2) шириной 1.6м по три штуки в пролете (1.6*3= 4.8м).

Ширина плиты – распорки (1): В – 4.8= 6.2 - 4.8 = 1,4м

Ширина монолитного участка (3): В – (1)/2 - 3* (2)- 0.2 = 6.2 – 1.4 /2 – 3*1.6 – 0.2 = 0.5 м

Принимаем номинальные размеры рядовой плиты (2): 5.8* 1.6* 0.3(h). h≈1/18 ÷ 1/20 l плиты .

3.5. Колонны (см. Рис. 1, 2)

Сечение колонн принимаем 300*300мм по всей высоте здания. Для опирания ригеля проектируются консоли. Маркировка колонн производится по длине колонн. ( Колонна 1-го этажа, рядовая колонна, колонна последнего этажа). Стыки колонн устраиваются на расстоянии 800мм от уровня перекрытия .

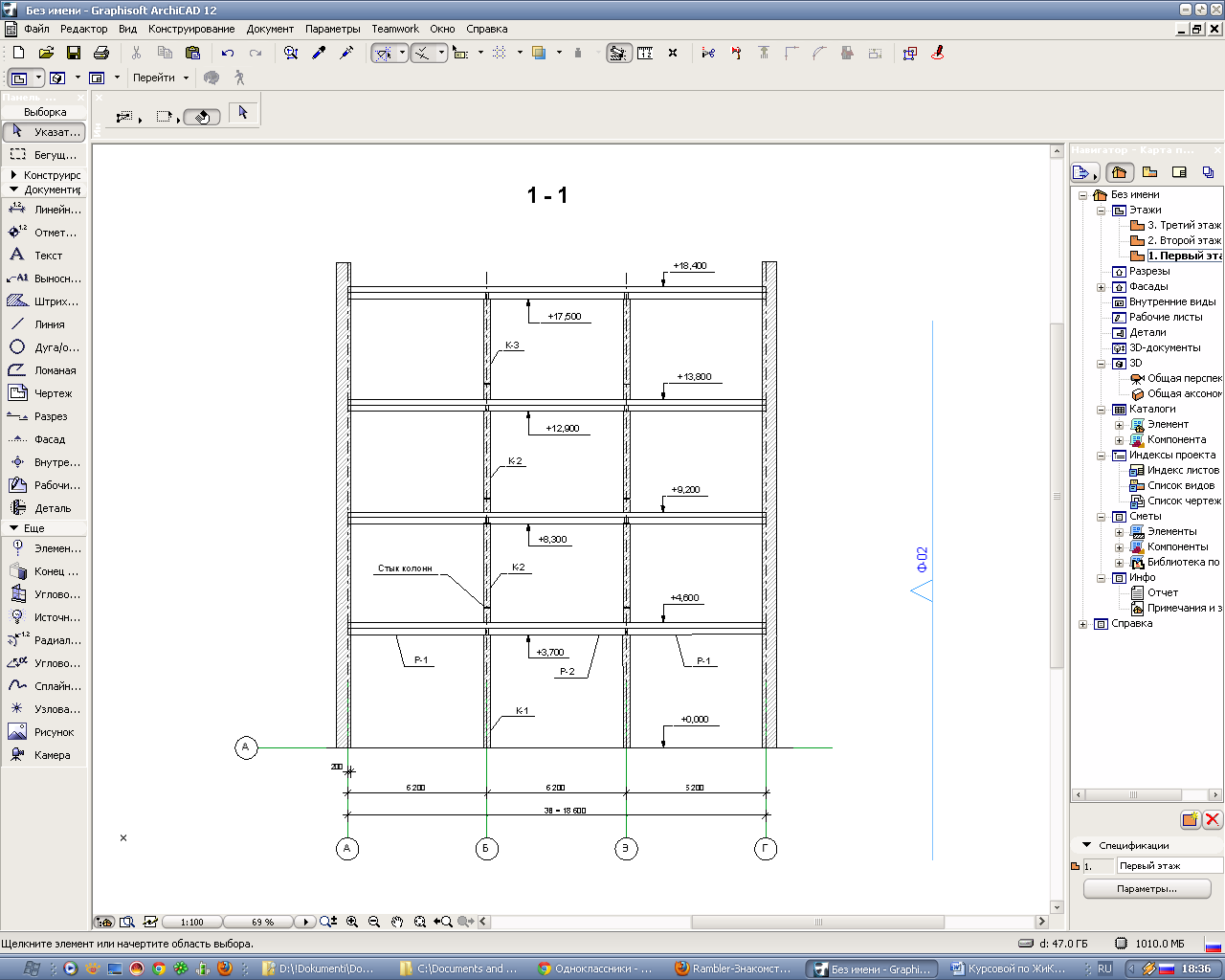

Рис. 1

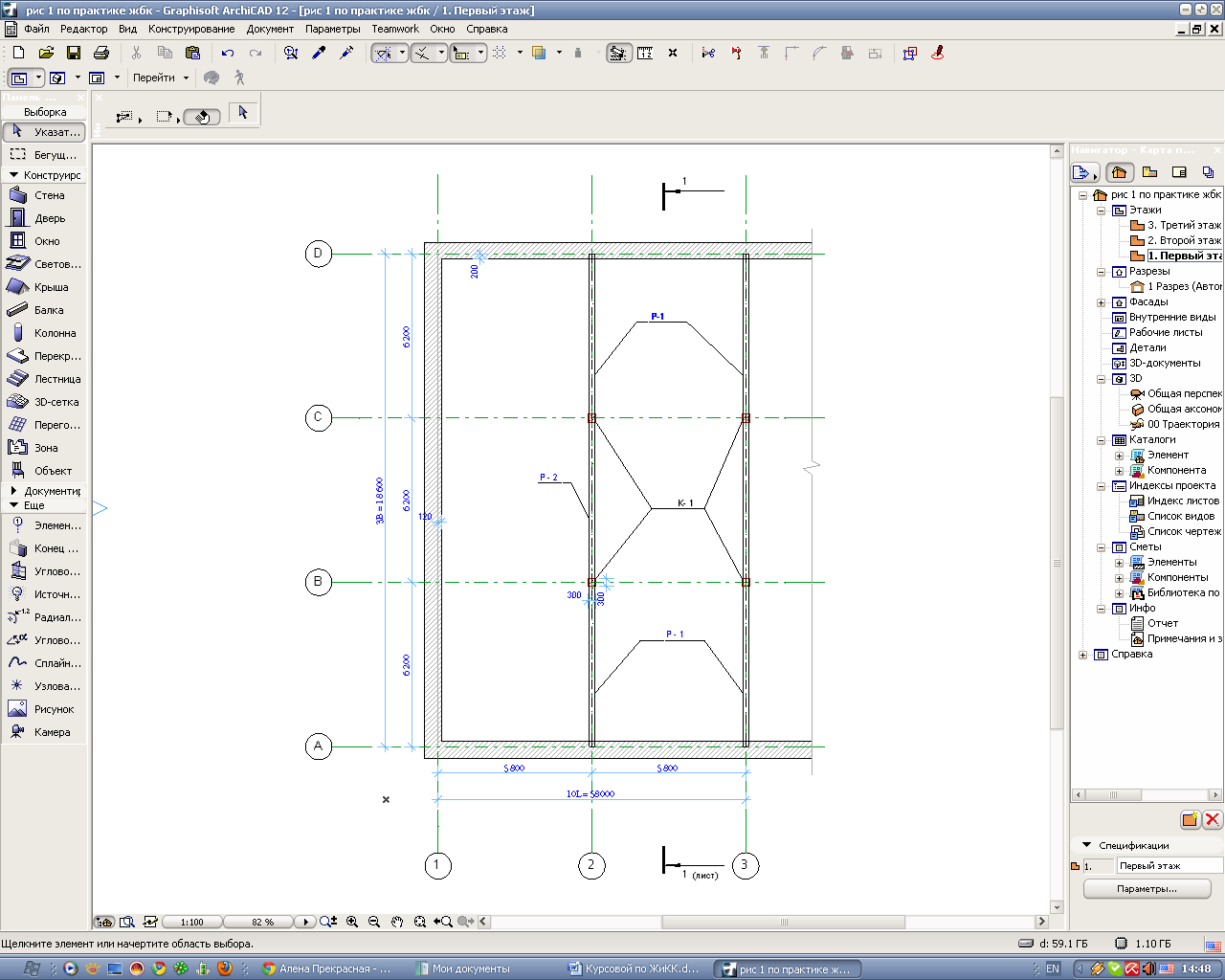

Рис. 2

Рис. 3.
