5. Выбор вариантов фундамента.

Исходя из заданных нагрузок и геологических условий выполнить задачу, поставленную в введении возможно путем разработки и проектирования различных типов фундаментов. (не менее двух

Рассмотрим в нашем проекте:

1. вариант фундамента мелкого заложения

2. вариант свайного фундамента

После их сопоставления по стоимости и ряду других признаков можно рекомендовать к изготовлению оптимальный вариант.

2. Проектирование фундамента мелкого заложения.

2.1. Выбор глубины заложения подошвы и конструкции фундамента.

Целесообразно по технико-экономическим соображениям принимать минимальную глубину заложения подошвы фундамента.

Обрез фундамента, как правило, располагается ниже поверхности грунта или планировки на 0,2 м.

При современном строительстве конструкции фундаментов принимают из железобетона по типовым проектам, выборка из которых приведена на стр. 33-37[5].

Высоты фундаментов могут быть h_ф=1,5; 1,8; 2,4; 3,0 м. Например: четыре… фундамента в строке на стр. 34[5] ФА 1-4, т.е. ФА1- h_ф=1,5; ФА2- h_ф=1,8м и т.д.

По этому признаку минимальная глубина заложения подошвы фундамента d_min=1,5+0,2=1,7 м. или d_min=1,8 + 0.2 = 2,0 м.

Рекомендуемая минимальная глубина заложения d_min должна быть согласно СНиП не менее глубины промерзания грунта d_f см. стр.255[5]

В нашем случае d_min=1.7_m> d_f=…

В то же самое время расчётное сопротивление грунта 2^го слоя R=…(табл.1)

выше минимально допустимого значения R=100кПа (когда можно использовать грунт в качестве опорного слоя). Согласно рекомендациям [5] на стр.10 сначала определяем требуемую площадь подошвы фундамента А_тр по формуле:

Расчетная вертикальная нагрузка на фундамент в уровне его обреза:

- коэффициент, учитывающий влияние действующего момента и горизонтальных сил; 1,1

R₀ – расчетное сопротивление грунта под подошвой фундамента, кПа (см. табл 1);

- средний удельный вес материала фундамента и грунта на его уступах (20кН/м³);

d – глубина заложения фундамента (d_min=d), м ;

Далее принимаем типовую конструкцию фундамента с высотой h_ф=1,5м по таблицам на с.34-36[(5)], схема которого представлена на с.33[5]. Необходимо, чтобы у данной марки фундамента ФА… или ФБ, ФВ площадь подошвы A_тр

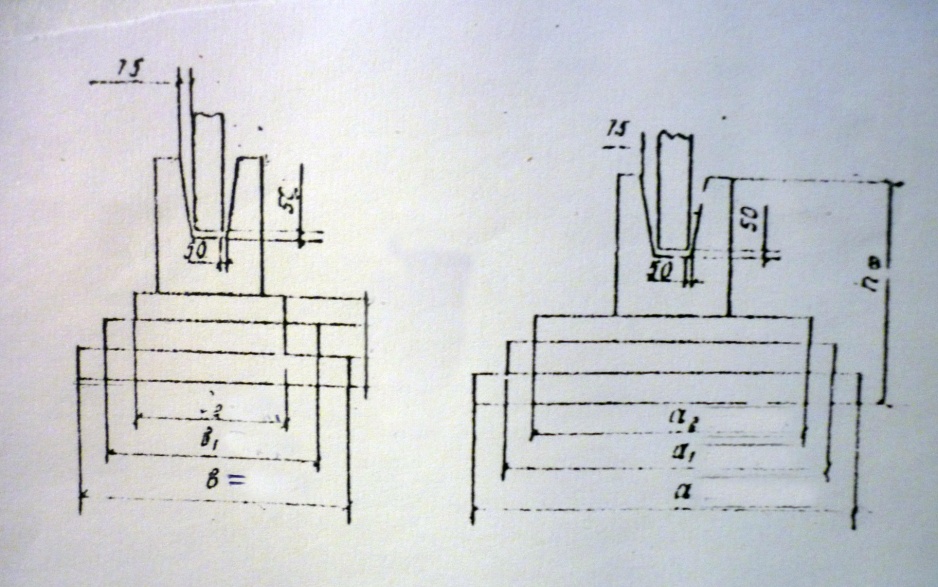

Принимаем фундамент марки ФА… чертеж которого приведён на рис.2

Рис.2

2.3. Определение величин давлений под подошвой фундамента.

Среднее давление от всех вертикальных сил в уровне подошвы фундамента.

(см. стр.12[5])

_{(без учёта взвешивающего действия воды)}

- вес фундамента

- удельный вес железобетона(24кН/м³)

V_ф – объем фундамента

- вес грунта на уступах фундамента

- объем грунта на уступах фундамента

=20кН/м³ - средний удельный вес грунта на уступах фундамента

V_ф=…. (по размерам на рис. 2)

F_vф=….

V_гр=….

F_vгр=….

N=….

P=…..

Максимальные, минимальные давления по краям подошвы фундамента

(см. с. 12[5]) или

M = M_II + F_hII*h_ф - момент в уровне подошвы фундамента

M=…..

W=ab²/6 – момент сопротивления подошвы фундамента

W=… м³

P_max=…..+ — = кПа

P_min=….. - — = кПа
