Допускаемая плотность тока

dэ, мм	1,0	2,0	3,0	4,0	5,0	6,0
j, А/мм2	90–400	65–200	45–90	35–60	30–50	25–45

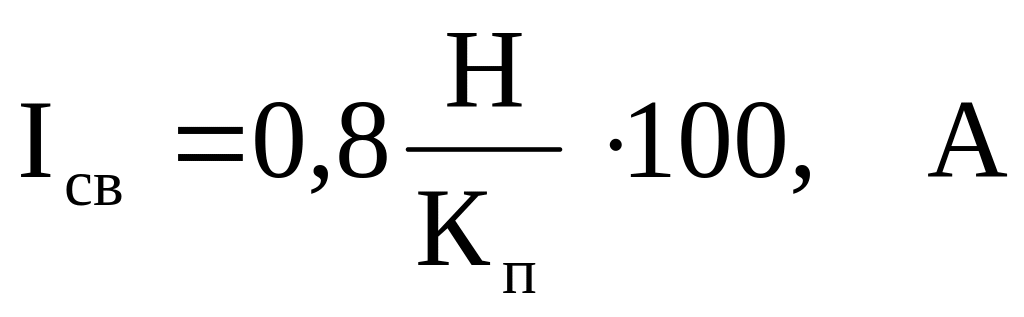

Определяется сила сварочного тока, обеспечивающая заданную глубину проплавления

(3.13)

где К_п - коэффициент пропорциональности, величина которого зависит от условий проведения сварки (табл. 3.9).

В случаях, не предусмотренных таблицей 3.9, можно рассчитать сварочный ток, имея в виду, что на 1 мм глубины проплавления в среднем необходимо 80-100 А.

Таблица 3.9

Значения К_п в зависимости от условий сварки

Защитная среда	dэ, мм	Кп, мм/100А
		Переменный ток	Постоянный ток
			Прямая полярность	Обратная полярность
Флюс АН-348А	2 3 4 5 6	1,25 1,1 1,1 0,9 0,9	1,15 0,95 0,9 0,85 0,85	1,4 1,25 1,1 1,05 1,05
Углекислый газ	1,2 1,6 2 3			2,1 1,75 1,55 1,45

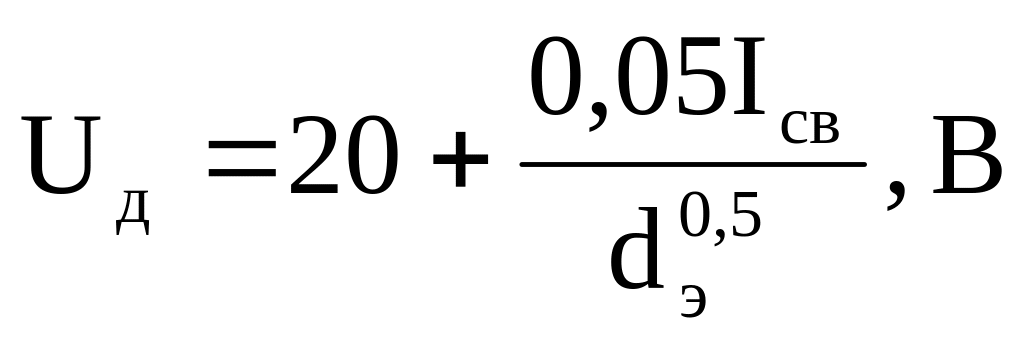

Определяется оптимальное значение напряжения на дуге

(3.14.)

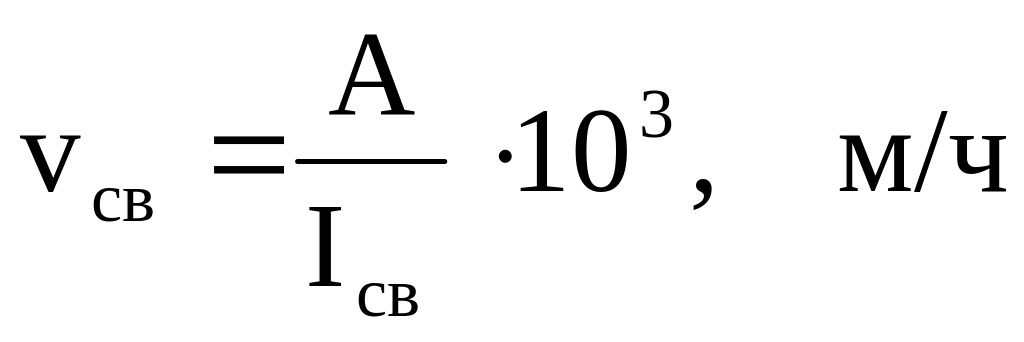

Скорость сварки находится по формуле

(3.15)

где А – коэффициент, определяемый по табл. 3.10.

Таблица 3.10

Значения коэффициента а

dэ, мм	1,2	1,6	2,0	3,0	4,0	5,0	6,0
А, А/м/ч	25	58	812	12–16	16–20	20–25	25–30

Определяется коэффициент наплавки α_н . При сварке под флюсом коэффи­циент наплавки ввиду незначительных потерь металла на разбрызгивание и угар может быть взят равным коэффициенту расплавления α_р.

При сварке в среде CO₂ коэффициент наплавки α_н можно оп­ределить по таблице 3.11, а коэффициент потерь _п – по формуле (3.16).

Таблица 3.11

Коэффициент наплавки при сварке в среде СО₂

Iсв, А	dэ, мм			Iсв, А	dэ, мм
	1,6	2,0	2,5		1,6	2,0	2,5
200 250 300 350 400	14,2 15,1 16,5 18,6 21,1	12,2 12,6 13,5 14,8 16,8	– – 11,1 12,4 13,9	450 500 550 600	24,1 28,3 – –	19,1 22,3 – –	– 17,8 20,5 24,2

Ψ_п = – 4,72 + 17,6 · 10^-2 · j – 4.48 · 10^-4 ·j², (3.16)

где j – плотность тока, А/мм².

При сварке под флюсом низкоуглеродистыми проволоками под флюсом ОСЦ-45 и АЦ-348Л при вылете электрода, равным десяти его диаметрам, ко­эффициент наплавки можно определить по таблице 3.11.

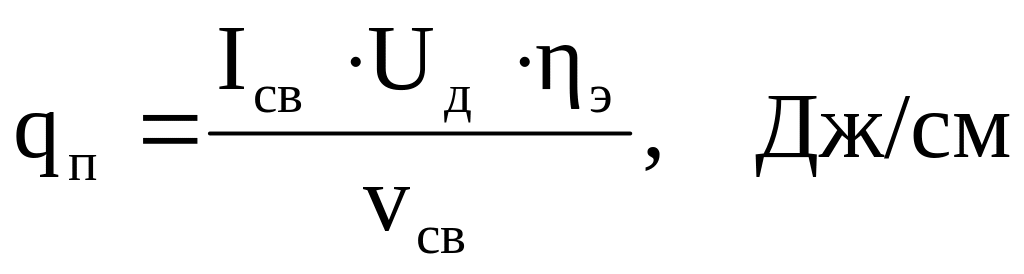

Определяется погонная энергия сварки

(3.17)

где – I_св – ток дуги, А;

U_д – напряжение на дуге, В;

η_э – эффективный КПД сварочной дуги (при сварке под флюсом

η_э = 0,8÷0,9);

v_св – скорость сварки, см/с.

Таблица 3.11
