1.3. Определение теплопотерь.
Расчет теплопотерь отапливаемых помещений производится после определения коэффициентов теплопередачи ограждающих конструкций, определение расчетной температуры воздуха внутри отапливаемого помещения и расчетной температуры наружного воздуха.
При определении площади ограждения, необходимо руководствоваться следующими правилами обмеров:
а) при определении площади наружных стен – измеряются длины стен в плане по внешнему периметру между осями внутренних стен и углом наружной стены; высота первого этажа (в зависимости от конструкции пола) от внешней поверхности пола по грунту, или от поверхности подготовки под конструкцию пола на лагах, или от нижней поверхности перекрытия над подпольем (неотапливаемым подвальным помещением) до чистого пола второго этажа.
Высота среднего этажа – от поверхности чистого пола данного этажа до поверхности чистого пола следующего этажа.
Высота верхних этажей – от поверхности чистого пола последнего этажа до верха конструкции чердачного перекрытия или бесчердачного покрытия.
При определении площади внутренних стен и площади, берутся между осями и внутренней поверхностью наружной стены;
Надбавки к основным теплопотерям могут быть:
а
)
надбавки для помещений, ориентированных
по сторонам света. Эти надбавки принимаются
на вертикальные и наклонные, наружные
ограждения (на С; В; С-В; С-З; -0,1, на Ю-В и
З – 0,05, Ю и Ю-З - 0);
б) для угловых помещений (принимаются при наличии 2-х и более наружных стен).
Надбавки для угловых помещений принимаются только на наружные стены и окна в размере 5% = 0,05;
Для удобства подсчетов теплопотерь отдельных отапливаемых помещений рекомендуется следующий порядок:
Пронумеровать все помещения на планах (1 этаж – 101, 102, …; 2 этаж – 201, 202, …) При этой нумерации первая цифра номера указывает на каком этаже находится рассматриваемое помещение.
Составить таблицу расчета теплопотерь:
В графу (1) проставляем номер помещения, указанный в плане, в графе (2) – наименование помещения. В графе (3) в сокращенном виде указываются наименование теплоотдающего ограждения (наружная стена – Н-С; двойное остекление – Д-О,). Затем заполняются графы 4, 5, 6, 7.
В графу (8) проставляется значение коэффициента теплопередачи К, полученного предыдущими расчетами. Для наружных окон «К» заносится разница между полным значением и коэффициентом теплопередачи стены (Кок - Кст).
Добавочные потери тепла на подогрев инфильтрирующего воздуха через неплотности окон определяется по формуле:
, Вт 1.3.1,
где:
F н = площадь пола.
qв=0,99*(20+26)*5,8*3,2=845,22 Вт.
Таблица определения теплопотерь находится в приложении № 1.
1.4. Определение количества нагревательных приборов. Расстановка нагревательных приборов.
Этот расчет необходим, для подбора типа, вида и количества секций отопительных приборов (Обычно количество приборов соответствует количеству оконных проемов), таким образом чтобы нагревательный прибор справился с отоплением каждого конкретного помещения.
При проектировании места расположения нагревательных приборов необходимо учитывать следующие способы подключения отопительных приборов:
|
|
Одностороннее подключение: подающий трубопровод сверху, обратный снизу |
Двустороннее подключение: подающий трубопровод сверху, обратный снизу |
|
|
Подключение с коротким обводным участком, подающий и обратный трубопроводы снизу |
Одностороннее подключение для однотрубной системы с использованием специального вентиля: подающий и обратный трубопроводы снизу |
|
|
Одностороннее подключение с коротким обводным участком для однотрубной системы с использованием специального вентиля: подающий и обратный трубопроводы снизу |
Подключение в середине для однотрубной системы с использованием специального вентиля |

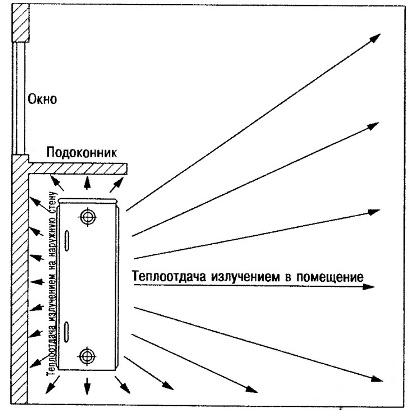

На теплоотдачу отопительного прибора больше всего влияет способ установки – перед стеной или в нише.

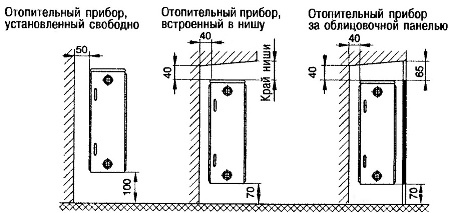

Минимальное расстояние до отопительного прибора, который устанавливается около стены, по стандартам составляет:
От стены – не менее 50мм
От пола – не менее 100мм.
В таком случае не происходит потерь тепловой мощности.
Снижение тепловой мощности, обусловленное способом размещения происходит в том случае, когда отопительный прибор устанавливается:
В нише для отопительного прибора;
Под подоконником;
За облицовочной панелью, гардинами или занавесями.
Определим поверхность нагрева прибора в каждой комнате :
1.4.1
Q – теплопотери помещения;
q – теплоотдача прибора, экм ( принимается в зависимости от разности средней температуры теплоносителя и температуры внутри помещения).
β1 – коэффициент, учитывающий остывание воды в приборах;
β2 – коэффициент, учитывающий способ установки прибора;
1.4.2
Tг и T0 – температура теплоносителя до и после отдачи тепла ;
1.4.3
1.4.4
|
48 |
52 |
56 |
60 |
64,5 |
68 |
72 |
76 |
80 |
84 |
88 |
|
342 |
376 |
418 |
458 |
506 |
540 |
580 |
620 |
665 |
715 |
755 |
Определим количество секций в каждом приборе:
1.4.5
fc – поверхность одной секции
Определим количество нагревательных приборов с учётом β3:
1.4.6
Кол-во приборов |
β3 |
0-5 |
0,95 |
5-10 |
1,0 |
10-20 |
1,05 |
20 и более |
1,10 |
Максимальное количество секций 25 шт.
Расставляем полученное количество секций принятого нагревательного прибора в каждом отапливаемом помещении.
№ комнаты |
F=(Q/q)*β1*β2 |
n' (fc=0,35) |
n=n'*β3 |
Принимаем кол-во радиаторов * секций = общее кол-во секций |
201 |
6,082 |
17,378 |
18,9 |
2*10=20 |
202 |
1,240 |
3,543 |
3,8 |
4 |
203 |
1,240 |
3,543 |
3,8 |
4 |
204 |
6,316 |
18,044 |
18,9 |
2*10=20 |
205 |
6,244 |
17,839 |
18,9 |
2*10=20 |
206 |
1,184 |
3,382 |
3,8 |
4 |
207 |
1,246 |
3,560 |
3,8 |
4 |
208 |
1,184 |
3,382 |
3,8 |
4 |
209 |
6,010 |
17,172 |
18,9 |
2*10=20 |
