Химический состав стали 3 (%)

Углерод (C)	Кремний (Si)	Марганец (Mn)	Никель (Ni)	Сера (S)	Фосфор (P)	Хром (Cr)	Медь (Cu)	Мышьяк (As)
0,14 – 0,22	0,05 – 0,17	0,4 – 0,65	до 0,3	до 0,05	0,04	до 0,3	до 0,3	до 0,08

Таблица 4.

Физические и механические свойства стали 40х13

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
-	мм	-	МПа	МПа	%	%	кДж / м2	-
Прокат горячекатан.	до 20		370-480	245	26			Состояние поставки
Прокат горячекатан.	20-40			235	25			Состояние поставки

Примечание: sв - Предел кратковременной прочности, [МПа]; sT - Предел пропорциональности (предел текучести для остаточной деформации), [МПа]; d5 - Относительное удлинение при разрыве, [ % ]; y - Относительное сужение, [ % ]; KCU - Ударная вязкость, [ кДж / м2]; HB - Твердость по Бринеллю.

2.4. Обработка конструкции изделия на технологичность

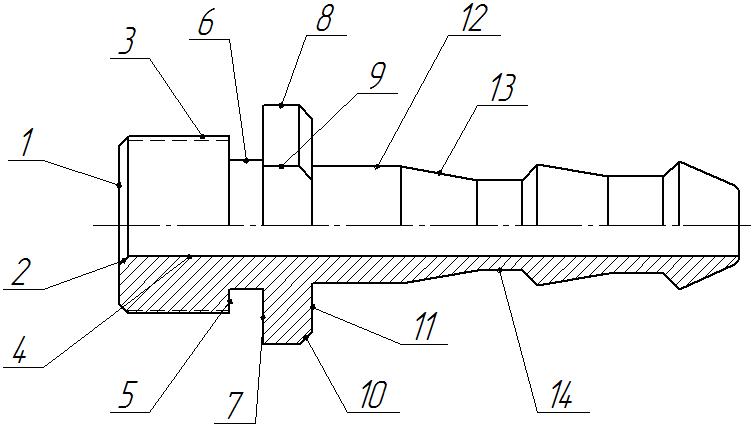

Определим поверхности детали (рис. 3).

Рисунок 3. Нумерация поверхностей детали

Таблица 5. Конструкторский анализ детали по поверхностям

№ пов.	Наименование поверхности	Количество поверхностей	Количество унифицированных элементов	Квалитет точности	Параметр шероховатости
1	Торец	3	-	14	6,3
2	Фаска 1х45°	2	2	14	6,3
3	Резьба М16	1	-	8	0,63
4	Отверстие Ø6	1	1	14	6,3
5	Торец	1	-	14	6,3
6	Боковая поверхность Ø11	1	1	14	6,3
7	Торец	1	-	14	6,3
8	Боковая поверхность Ø20	1	1	14	6,3
9	Лыски	2	2	14	6,3
10	Фаска 1,5х45	2	2	14	6,3
11	Торец	1	-	14	6,3
12	Боковая поверхность Ø10	3	3	14	6,3
13	Коническая поверхность Ø10	3	3	14	6,3
14	Боковая поверхность Ø8	2	2	14	6,3
Итого:		Qэ =24	Qуэ =17

1. Коэффициент унификации конструктивных элементов детали

(6)

где _УЭ – число унифицированных типоразмеров конструктивных элементов (резьбы, отверстия, галтели, фаски, проточки, шпоночные, шлицевые и др. сопряжения);

_Э – общее число конструктивных элементов в изделии.

По ЕСТПП при К_УЭ  0,65, деталь технологична.

2. Коэффициент точности обработки

(7)

где А_ср – средний квалитет точности.

(8)

где А_i – квалитет точности обработки поверхности детали;

n_i – число размеров соответствующего квалитета.

При К_тч  0,8, деталь технологична.

Деталь по этому показателю технологична.

3. Коэффициент шероховатости поверхности

(9)

где Б_ср – средняя шероховатость поверхности, определяемая параметром R_a, мкм:

(10)

где 0,01…80 – значение параметра R_a, мкм;

n₁, n₂…n₁₄ – количество поверхностей соответствующих данному параметру шероховатости R_a.

При К_ш  0,32, деталь технологична.

Оценку количественных показателей ТКИ можно представить в виде таблицы 5.

Таблица 6.

Оценка количественных показателей ТКИ

№ п/п.	Наименование коэффициента	Формула расчета	Показатель
			Расчетный	Нормативный
1	Коэффициент унификации констр. элем.		0,71	0,65
2	Коэффициент точности обработки		0,93	0,8
3	Коэффициент шероховатости		0,16	0,32

По совокупности количественных показателей изделие относится к технологичным.
