5.Выбор и проверочный расчёт шпоночных соединений.
Рис. 6
Проверочный расчет из условия прочности шпонки на смятие выполняется из условия:
см [см],
[см] = 100 МПа
см = F / A см,
где F = 2 T / d,
T – передаваемый вращающий момент, Н мм;
d – диаметр вала в месте установки шпонки, мм;
Aсм = (h – t1) lp,
где lp - рабочая длина шпонки, мм;
для шпонки со скругленными торцами
h – высота шпонки, мм;
t1 –глубина паза вала, мм
Выполним проверочный расчет шпонки под ступицей косозубого колеса промежуточного вала II.
Задано d вала = 50 мм;
размеры шпонки:
b = 16 мм;
h =10 мм;
l = 50 мм;
lp= 40 мм;
t1 = 6 мм;
Вращающий момент на промежуточном валу = 440 103 Н мм.
Проверочный расчет из условия прочности шпонки на смятие:
см [см],
[см] = 100 МПа
см = 2T /(d (h – t1) lp) = (2 440 103 ) /(50 40 (10-6)) = 109.9 МПа > [см] = 100 Мпа
Шпонка не удовлетворяет условию на смятие, установим две шпонки под углом 180˚, в этом случае напряжения смятия составят см = 54,95 МПа. < [см] = 100 МПа.
Проверочный расчет шпонки на срез:
ср [ ср];
[ ср] = 60 МПа,
ср = 2T
/ dl
= (2 440 103
)/ (50 5016)
= 22 МПа < [ ср] = 60
Мпа

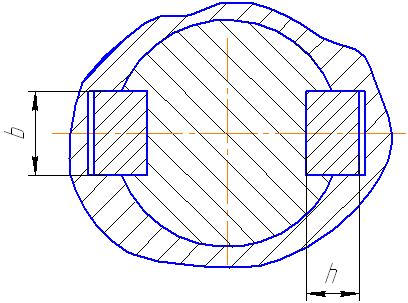

Схема установки 2 шпонок:
Рис. 7
Выполним проверочный расчет шпонки под зубчатым колесом тихоходного вала.
Задано d вала = 70 мм;
размеры шпонки:
b = 20 мм;
h = 12 мм;
l = 70 мм;
lp= 50мм;
t1 = 7,5 мм,
Вращающий момент на тихоходном валу T = 1300 103 Н мм.
Проверочный расчет из условия прочности шпонки на смятие:
см [см],
[см] = 100 МПа
см = 2T / (d (h – t1) lp) = 2 1300 103 / (75 50 (12 –7,5)) = 165МПа > [см] = 100 МПа
Шпонка не удовлетворяет условию на смятие, установим две шпонки под углом 180˚,, в этом случае напряжения смятия составят см = 82 МПа. < [см] = 100 МПа.
Проверочный расчет шпонки на срез:
ср [ ср];
[ ср] =60 МПа,
ср = 2T / dl = 2 1300 103 / (70 70 20) = 26,5 МПа < [ ср] = 60 Мпа
Схема расположения шпонок показана на Рис.7
Выполним проверочный расчет шпонки под муфтой на тихоходном валу.
Задано d вала = 60 мм;
размеры шпонки:
b = 18 мм;
h = 11мм;
l = 100 мм;
lp=82мм;
t1 = 7мм,
Вращающий момент на тихоходном валу Т=1300 103 Н мм.
Проверочный расчет из условия прочности шпонки на смятие:
см [см],
[см] = 110 МПа
см = 2T / (d (h – t1) lp) = 2·1300·103/(60· 82·(11-7))=132.1 МПа > [см] = 100 МПа.
Шпонка не удовлетворяет условию на смятие, установим две шпонки под углом 180˚, в этом случае напряжения смятия составят см = 66 МПа. < [см] = 100 МПа.
Схема расположения шпонок показана на Рис.7
Результаты расчётов шпоночных соединений Результаты расчётов шпоночных соединений
Вал |
Обозначение шпонки |
см, МПа |
Примечание |
Пр |
16х10х50 |
54 |
Две шпонки под углом 180˚ |
Т |
20х12х70 |
74,5 |
Две шпонки под углом 180˚ |
Т |
18х11х100 |
120 |
Две шпонки под углом 180˚ |
Все результаты удовлетворяют условию прочности.
