1. Энерго-кинематический расчёт привода и выбор электродвигателя.

1.1. Определение кпд привода

и выбор электродвигателя по мощности

Рассчитывается мощность на выходном валу :

, (1)

где Т_вых – крутящий момент на выходном валу, 1300 Н*м;

ω_вых – угловая скорость выходного вала, рад/сек;

n_вых – частота вращения выходного вала, 25 об/мин.

кВт

Рассчитывается мощность двигателя :

, (2)

где η_Σ – общий коэффициент полезного действия редуктора, вычисляется по

формуле :

, (3)

где η_оп – КПД ременной передачи, 0,94 – 0,95;

– КПД быстроходной закрытой передачи, 0,97 – 0,98;

– КПД тихоходной закрытой передачи, 0,97 – 0,98;

_. η_п.к. – КПД подшипников качения, 0,98 - 0,99;

m – число пар подшипников качения, 3;

η_м – КПД муфты, 0,98 – 0,99;

η_р.м. – КПД размешивания масла, 0,96 – 0,98.

η_Σ = 0,94*0,97*0,97*0,99^{^3}*0,98*0,96 = 0,8323

кВт

К установке предлагается электродвигатель асинхронный закрытый обдуваемый по ГОСТ 19523 – 81, основные данные которого приведены в таблице 1.

Таблица 1.

Выбор электродвигателя.

Марка двигателя	Рдв, кВт	nасин, об/мин	Диаметр конца вала, мм	Длина выходного вала, мм
1	2	3	4	5
4А132S6	5,5	965	38	80

Рассчитывается запас мощности ∆Р :

1. 1.2 Определение общего передаточного числа привода

и разбивка его по ступеням привода.

Рассчитывается общее передаточное отношение :

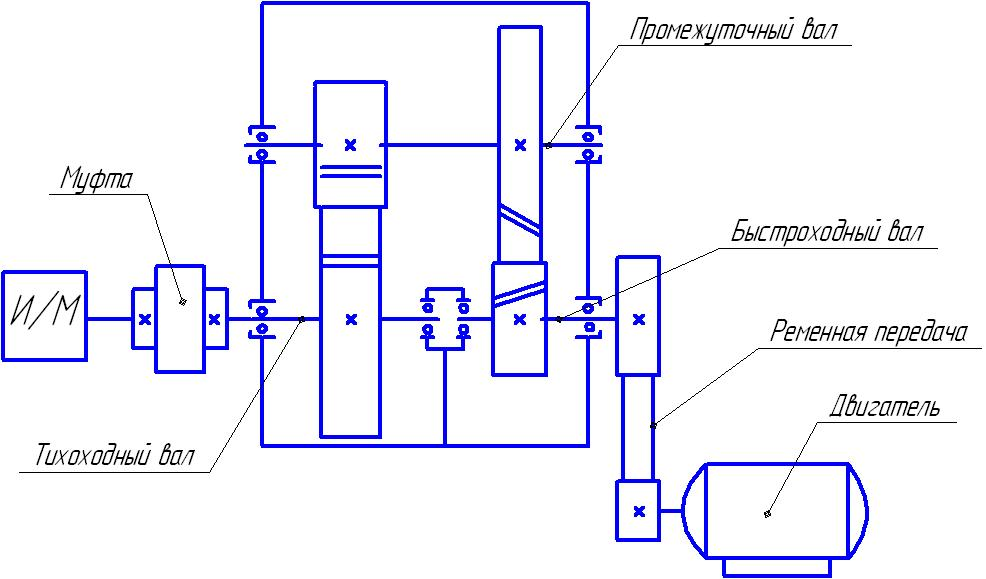

Общее передаточное отношение складывается из передаточных отношений ременной, а также закрытых быстроходной и тихоходной передач.

Передаточное отношение ременной передачи принимается равным 2.

Рассчитывается передаточное отношение редуктора :

В данной курсовой работе необходимо произвести расчёт передаточных отношений в трёх вариантах :

1

2

3

1.3 Определение частот вращения, мощностей и моментов на валах.

Рассчитывается мощность промежуточного вала, кВт :

кВт

Рассчитывается мощность быстроходного вала, кВт :

кВт

Рассчитывается мощность двигателя, кВт :

кВт

Рассчитываются частоты вращения каждого из валов для трёх вариантов передаточных отношений, (для примера рассчитан второй вариант).

об/мин

об/мин

об/мин

Рассчитываются моменты вращения каждого из валов, для трёх вариантов передаточных отношений, (для примера рассчитан второй вариант).

Н*м

Н*м

Н*м

Н*м

Данные энерго-кинематического расчёта представлены в таблицах 2-4.

Таблица 2.

Данные энерго-кинематического расчёта для первого варианта разбивки передаточных чисел.

Обозначение вала	Передаточное отношение, i	Частота вращения вала, ni	Момент вращения вала, Ti	Передаваемая мощность, Pi
	-	об/мин	Н*м	кВт
Вал электро- двигателя, Д	2	965	41,7	4,216
Быстороходный вал, В		482	74,5	3,765
	4,39
Промежуточный вал, Пр		109	314	3,515
	4,39
Тихоходный вал, Т		80	1300	3,403
	19,3

Таблица 2.

Данные энерго-кинематического расчёта для первого варианта разбивки передаточных чисел.

Обозначение вала	Передаточное отношение, i	Частота вращения вала, ni	Момент вращения вала, Ti	Передаваемая мощность, Pi
	-	об/мин	Н*м	кВт
Вал электро- двигателя, Д	2	965	41,7	4,216
Быстороходный вал, В		482	74,5	3,765
	5,27
Промежуточный вал, Пр		91,5	377	3,515
	3,66
Тихоходный вал, Т		25	1300	3,403
	19,23

Таблица 2.

Данные энерго-кинематического расчёта для первого варианта разбивки передаточных чисел.

Обозначение вала	Передаточное отношение, i	Частота вращения вала, ni	Момент вращения вала, Ti	Передаваемая мощность, Pi
	-	об/мин	Н*м	кВт
Вал электро- двигателя, Д	2	965	41,7	4,216
Быстороходный вал, В		482	74,5	3,765
	6,15
Промежуточный вал, Пр		78	440	3,515
	3,13
Тихоходный вал, Т		25	1300	3,403
	19,23
