2.3 Двухполупериодная схема выпрямления однофазного тока с выводом нулевой точки трансформатора ( )

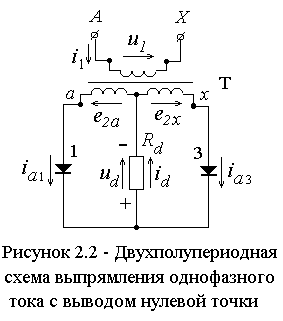

Двухполупериодная схема выпрямления однофазного тока с выводом нулевой точки трансформатора представлена на рис. 2.2.
Использование
отрицательной полуволны входного
напряжения для создания тока в нагрузке
достигается за счет разделения вторичной
обмотки трансформатора на две полуобмотки
и, соответственно, вывода средней точки,
которая называется нулевой точкой.
Таким образом, по отношению к нулевой
точке на вторичной стороне трансформатора
существуют две фазы, эдс в которых
сдвинуты на 180 эл. градусов. Поскольку
в каждый момент времени ток нагрузки
создается за счет эдс только одной из
полуобмоток, то коэффициент трансформации
определяется отношением числа витков
первичной обмотки
к числу витков вторичной полуобмотки
,
т.е. к числу витков одной фазы вторичной
обмотки трансформатора. Развертки
электромагнитных процессов показаны
на рисунке 2.3.
