2 Передачи. Передачи фрикционные

Вопросы

№

отв.

Ответы

2.1 Каково предназначение механических пе­редач?

1

2

3

4

Уравнивать скорости вращения валов двигателя и рабочего органа машины

Передавать механическую энергию с одновременным преобразованием па­раметров движения

Сокращать потери мощности

Совмещать скорости валов

2.2 Какие передачи изучаются в курсе «Де­тали машин»?

1

2

3

4

Электрические асинхронные

Механические

Гидравлические

Гидромеханические

2.3 Механическая передача в отличие от электрической…

1

2

3

4

Не нуждается в источнике электроэнер­гии

Не преобразует механическую энергию в электрическую и обратно в механиче­скую

Не содержит устройств для реверсиро­вания

Отличается более высоким КПД

2.4 Что называется передаточным отноше­нием любой передачи?

1

2

3

4

Отношение частоты вращения веду­щего звена к частоте вращения ведо­мого звена

Отношение мощности на входе пере­дачи к мощности на выходе

Отношение передаваемой мощности к мощности получаемой

Отношение угловой скорости ведомого звена к скорости ведущего звена

2.5 Какое из приведенных отношений равно передаточному числу u понижающей одно­сту-пенчатой зубчатой передачи?

1

2

3

4

n₂ / n₁

ω₂ / ω₁

d₂ / d₁

z₁ / z₂

2.6 Какое из приведенных отношений назы­вается передаточным отношением i одноступенча­той повышающей зубчатой передачи?

1

2

3

4

ω₂ / ω₁

ω₁ / ω₂

d₁ / d₂

z₁ / z₂

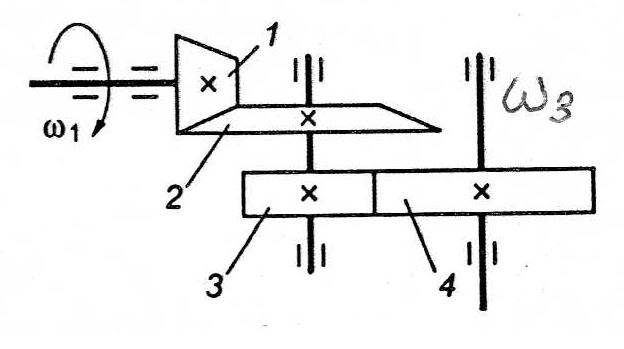

2.7 Каково передаточное отношение i второй цилиндрической ступени коническо-цилиндриче­ского редуктора, если угловые скорости на входе и выходе редуктора соответственно ω₁ = 155 рад/с и ω₃ = =31 рад/с, а числа зубьев конической пары z₁ = 20 и z₂ = 50?

1

2

3

4

i = 3.0

i = 2.0

i = 2.5

i = 4.0

2.8 Каково передаточное отношение i первой конической ступени коническо-цилиндрического редуктора, если угловые скорости на входе и вы­ходе редуктора соответственно ω₁ = 155 рад/с и ω₃ = 31рад/с, а числа зубьев цилиндрической сту­пени z₃=20 и z₄=50?

1

2

3

4

i = 2.0

i = 3.5

i = 4.8

i = 3.0

2.9 Как изменится мощность на выходном валу коническо-цилиндрического редуктора, если числа зубьев колёс z₂ и z₃ увеличить в 1.5 раза, а мощность на входе оставить без изменения?

1

2

3

4

Увеличится в 1.5 раза

Уменьшится в 1.5 раза

Не изменится

Увеличится в √1,5 раза

2.10 Как изменится передаточное отношение коническо-цилиндрического редуктора i = ω₁ / ω₃, если увеличить числа зубьев колёс z₂ и z₃ в 1.5 раза?

1

2

3

4

Увеличится в 1.5 раза

Н е изменится

Уменьшится в √1,5 раза

Увеличится в 2.25 раза

2.11 К какому типу относится коническо-ци­линдрическая передача, если числа зубьев её ко­лёс z₁ = 22; z₂ = 55; z₃ = 50; z₄ = 20.?

1

2

3

4

Редуктор

Мультипликатор

Вариатор

Нет правильного ответа

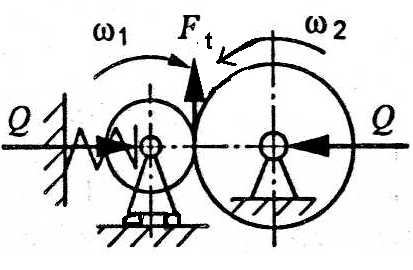

2.12 По какой формуле вычисляется макси­мальная окружная сила F_t фрикционной передачи, если коэффициент трения между катками f, а пру­жина сжимает катки с усилением Q.?

1

2

3

4

F_t = Q ∙ f

F_t = ω₁ ∙ Q ∙ f

F _t = ω₂ ∙ Q ∙ f

F_t = f ∙ √Q

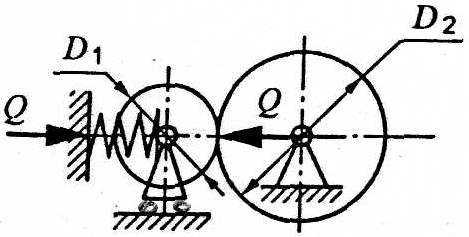

2.13 По какой формуле вычисляется точное значение передаточного отношения i фрикционной передачи?

1

2

3

4

i = D₂ / D₁

i = D₁ / D₂

i = D₂ / D_{1 ·} (1-ε)

i = D₂ ∙ D₁ / Q

2.14 Какова основная причина выхода из строя фрикционных передач?

1

2

3

4

Износ рабочих поверхностей катков

Перекос катков

Изгиб валов

Разрушение подшипников

2.15 Укажите основную причину неконкурен­тоспособности фрикционных передач в сравнении с передачами зубчатыми

1

2

3

4

Большие габариты и большие нагрузки валов и подшипников

Непостоянство передаточного отноше­ния

Низкий КПД

Большой расход смазочного масла

2.16 Какое главное достоинство фрикцион­ных вариаторов в сравнении с зубчатыми переда­чами?

1

2

3

4

Меньшие габариты и меньшие нагрузки валов и подшипников

Способность плавно изменять переда­точное отношение

Более высокий КПД.

Простота конструкции

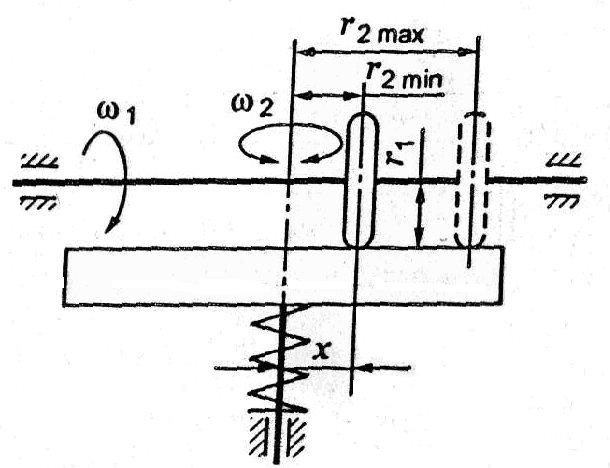

2.17 Какой зависимостью выражается диапа­зон регулирования Д изображённого ниже лобо­вого вариатора?

1

2

3

4

Д = r_2max / r_2min

Д = r_2max / r₁

Д = r₁ / r_2max

Д = r_2min / r_2max

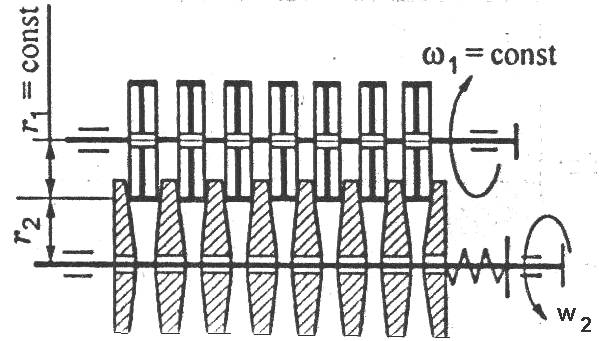

2.18 Какой зависимостью выражается диапа­зон регулирования Д изображенного ниже диско­вого вариатора?

1

2

3

4

Д = r_2max / r_2min

Д = r_2max /r₁

Д = r_2min / r_2max

Д = r₁ / r_2max
