12 Редукторы
Вопросы |
№ отв. |
Ответы |
12.1 Каково назначение редукторов? |
1
2
3
4 |
Передача механической энергии с минимальными потерями Передача механической энергии с понижением угловой скорости и повышением крутящего момента Изменение направления вращения ведущего вала Преобразование передаточного отношения между ведущим и ведомым валами |
12.2 Передаточное отношение редуктора всегда больше единицы или меньше? |
1
2 3
4 |
Всегда больше, если редуктор имеет две ступени и более Больше единицы всегда Меньше, если мощность передается в обратном направлении Меньше единицы если передаточное отношение равно передаточному числу |
12.3 Расположение передач редуктора в общем герметичном и жёстком корпусе обеспечивает... |
1
2
3
4 |
Суммирование передаточных отношений отдельных передач, расположенных в общем корпусе Правильную организацию смазки трущихся элементов передач и защиту их от попадания загрязнений извне Осевую фиксацию валов после регулирования подшипниковых узлов Снижение трудоемкости работ по обслуживанию и ремонту |
12.4. Определите передаточное отношение двухступенчатого цилиндрического редуктора, если числа зубьев его колёс z1 = 21; z2 = 63; z3 = 22; z4 = 66
|
1 2 3 4 |
9,00 1,00 6,30 4,20 |
12.5. Определите передаточное отношение двухступенчатого червячного редуктора, если числа зубьев его червяков и колёс z1=4; z2 = 36; z3 = 2; z4 = 80.
|
1 2 3 4 |
280 160 320 360 |

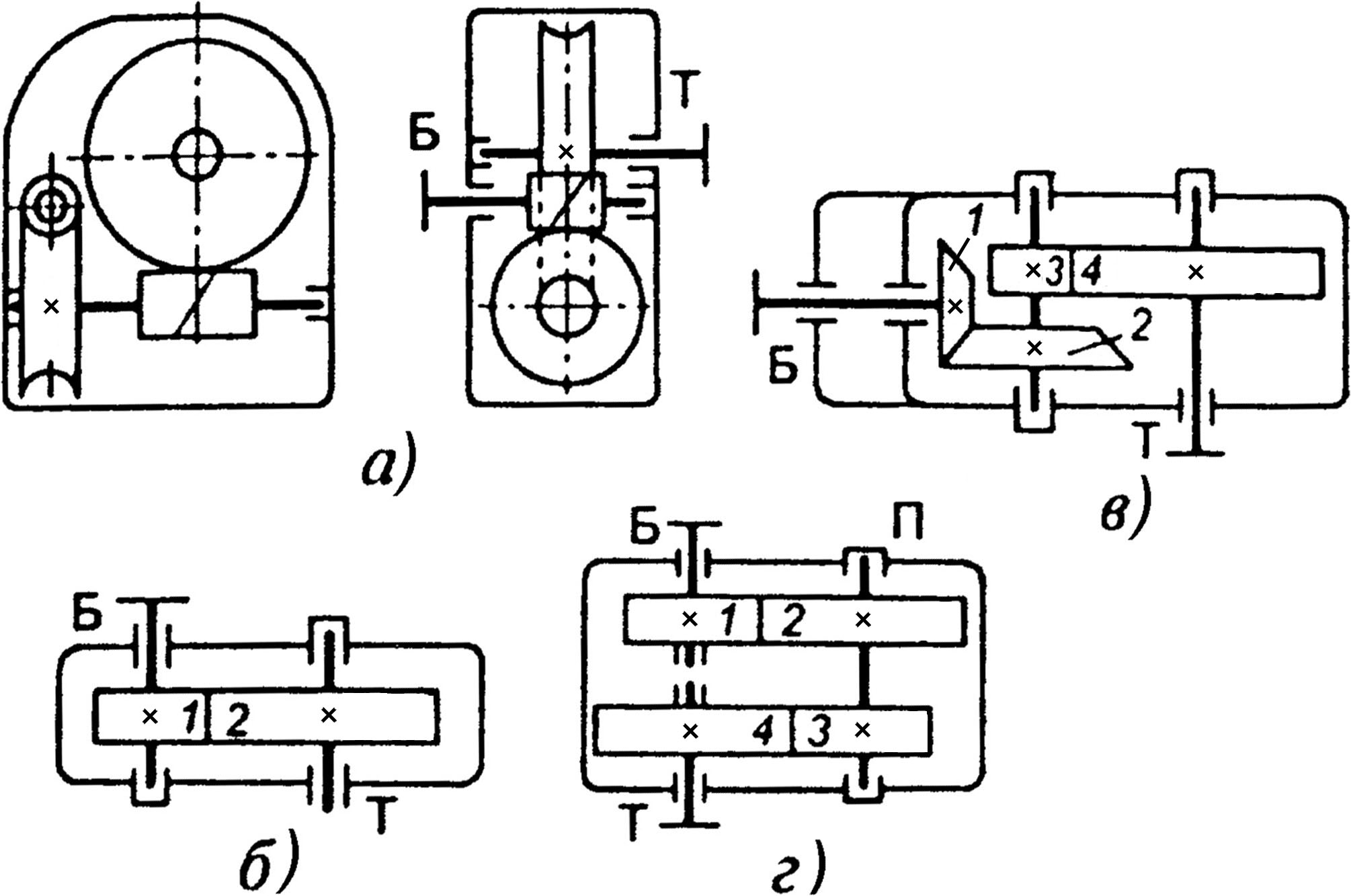

12.6. В каких редукторах, иллюстрированных кинематическими схемами, требуется регулировка зубчатых зацеплений?
|
1 2 3 4 |
a, б, г б, г в, г а, в |
12.7. По каким показателям оценивается правильность регулировки зацепления зубчатых и червячных передач? |
1
2
3
4 |
По величине пятна контакта и бокового зазора в зацеплении По величине осевого перемещения валов каждой из передач По величине полученного регулировкой передаточного отношения По уровню шума и температуре нагрева передачи |

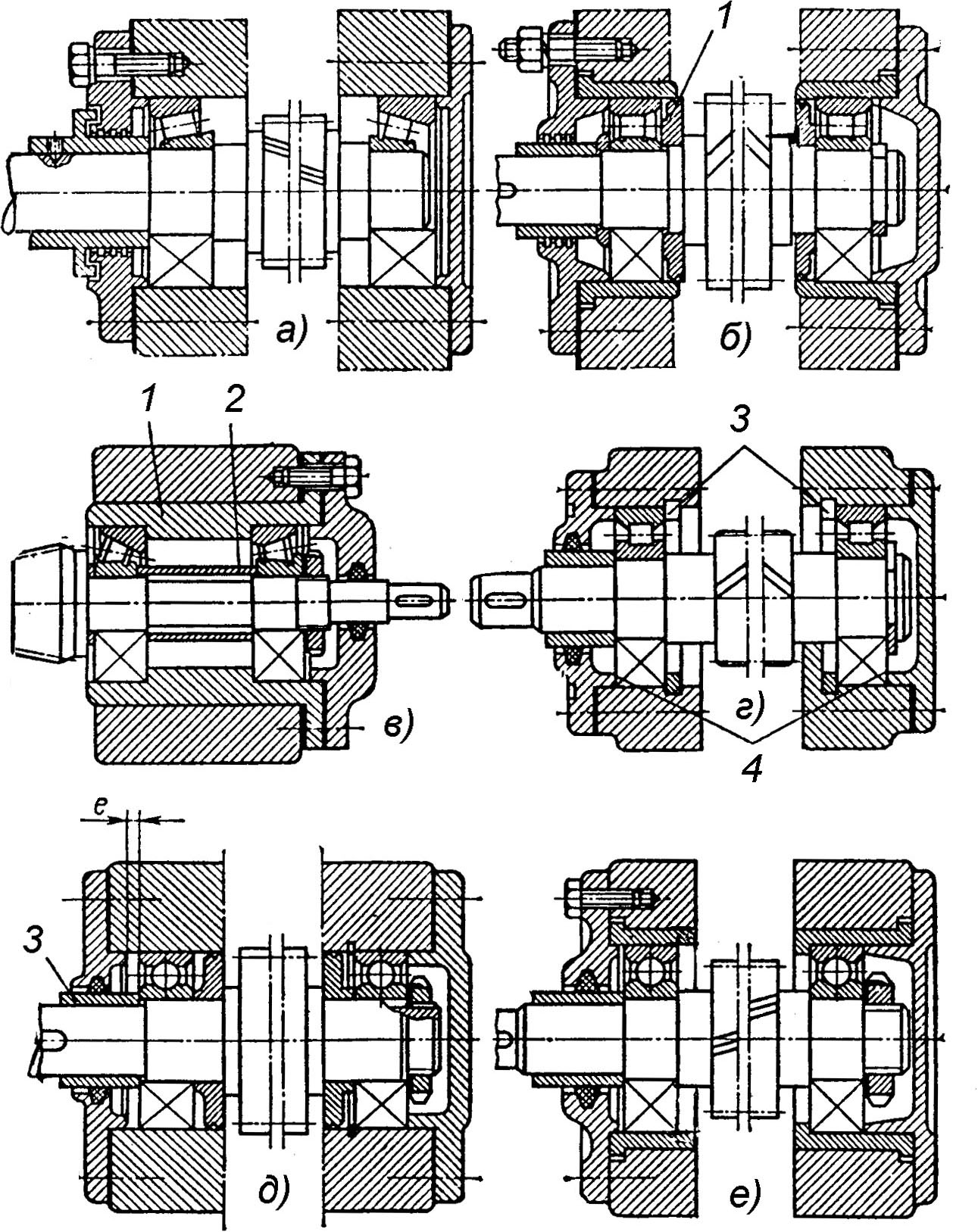

12.8. Укажите на приведенном ниже рисунке валы, фиксированные в двух опорах.
|
1 2 3 4 |
а, г в, б д, е а, в |
12.9. Укажите на приведенном ниже рисунке валы, фиксированные в одной опоре.
|
1 2 3 4 |
а, б д, е б, г а, в |
12.10. Укажите на приведенном ниже рисунке плавающие валы.
|
1 2 3 4 |
а, б д, е б, г а, в |
12.11. От какого параметра зубчатой или червячной передачи зависит величина относительного пятна контакта, назначаемая в качестве нормы для регулировки передачи? |
1
2 3
4 |
От величины модуля и числа зубьев большего из колес От степени точности передачи От результатов обкатки передачи после ее сборки От величины бокового зазора, принятого при проектировании |
12.12. В каких случаях подшипниковые узлы валов на подшипниках качения подлежат обязательной регулировке? |
1
2
3
4 |
Если осевая фиксация вала выполнена в одной опоре Если в подшипниковых узлах предусмотрены радиально-упорные шариковые или роликовые подшипники Если подшипники расположены враспор или врастяжку Если осевая фиксация выполнена в двух опорах |
12.13. Если подшипниковые узлы вала отрегулированы правильно, то… |
1
2
3
4 |
Осевая игра вала должна быть в пределах нормы Осевой и радиальный зазоры в каждом из подшипников должны соответствовать указанным в справочнике Осевое перемещение вала должно отсутствовать и переходить в натяг при нагреве подшипников Шум и нагрев подшипников при работе машины должны быть в норме |

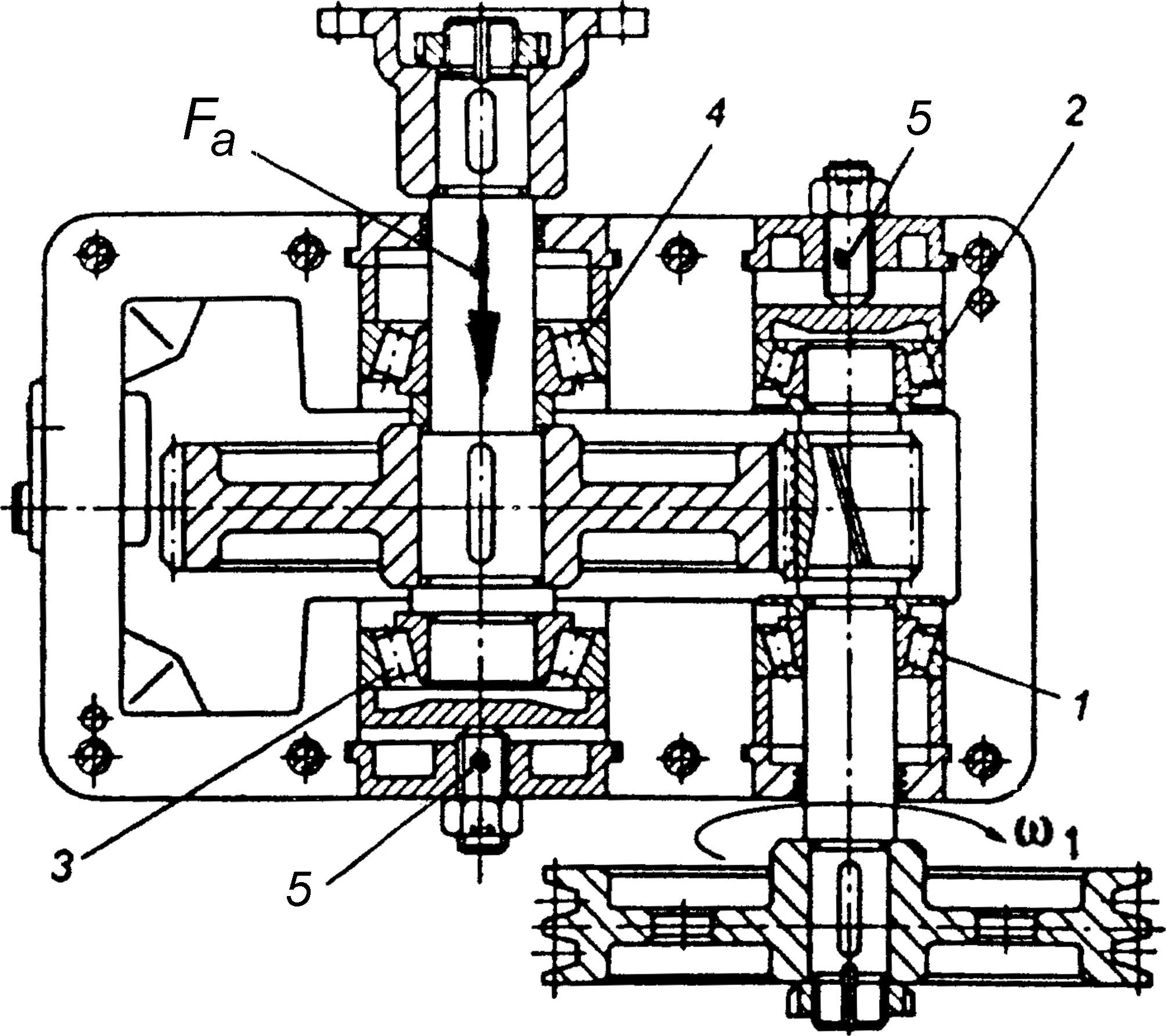

12.14. Рассмотрите рисунок и найдите ответ на два следующих вопроса: для чего предназначены винты 5 и какой из подшипников воспринимает осевую силу Fa?
|
1
2
3
4 |
Винты 5 нужны, чтобы заглушить отверстия в крышах; силу Fa воспринимает подшипник 4 Винты 5 воспринимают от подшипников осевые силы; силу Fa воспринимает подшипник 4, затем винт 5 Винты 5 используются при демонтаже соответствующих крышек подшипников, силу Fa воспринимает подшипник 3 Винты 5 предназначены для регулирования подшипниковых узлов, осевую силу Fa воспринимает подшипник 3 |

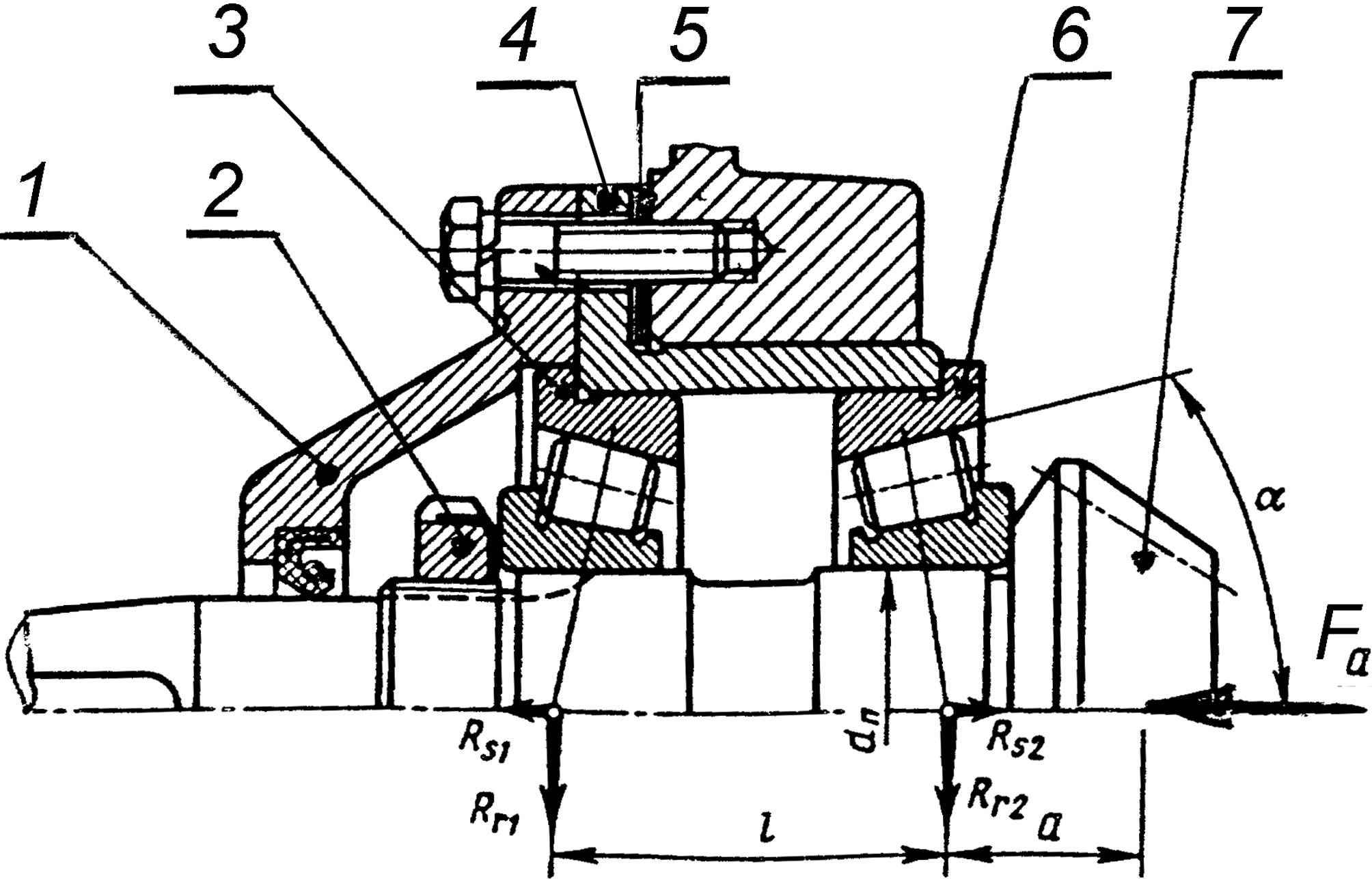

12.15. Какой из подшипников воспринимает силу Fa, как называется установка подшипников?
|
1 2 3 4 |
Подшипник 3; враспор Подшипник 3; врастяжку Подшипник 6; врастяжку Подшипник 6; враспор |
12.16. Какие детали участвуют в регулировании подшипниковых узлов, изображённых на рисунке?
|
1 2 3 4 |
Гайка 2 Крышка 1 и стакан 4 Крышка 1 Прокладки 5 |
12.17. Какие детали участвуют в регулировании зацепления шестерни 7 с зубчатым колесом?
|
1 2 3 4 |
Гайка 2 Крышка 1 Прокладки 5 Подшипники 3 и 6 |

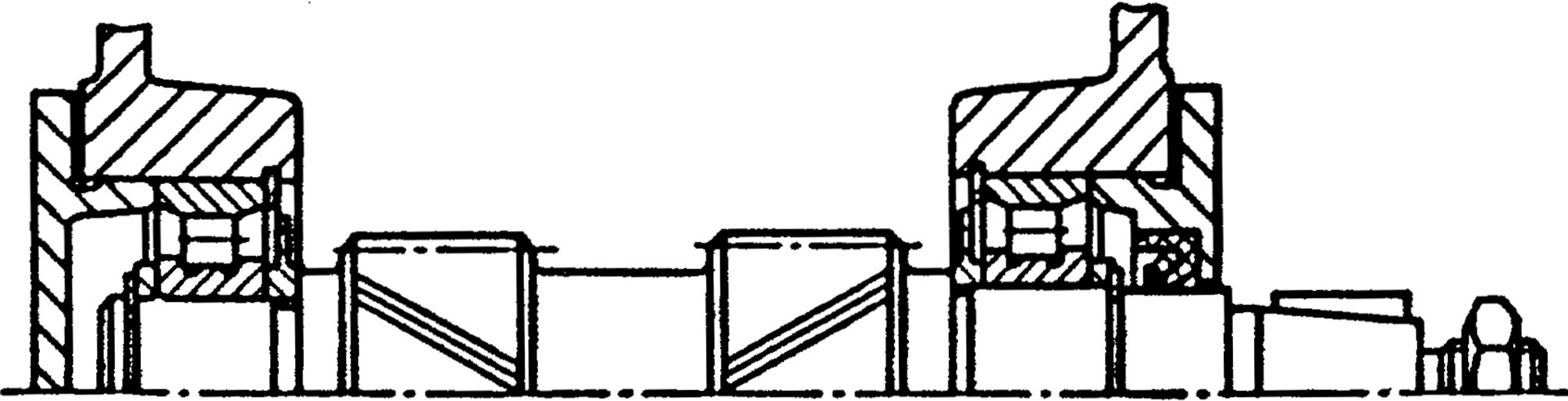

12.18. Рассмотрите внимательно подшипниковые узлы вала, изображённого ниже. Какой из подшипников здесь воспринимает осевую силу? Нужна ли здесь регулировка подшипниковых узлов?
|
1 2
3
4 |
Левый подшипник. Регулировка нужна. Правый подшипник. Регулировка не нужна. Ни один не воспринимает. Регулировка не нужна. Оба воспринимают по очереди. Регулировка нужна.
|
