8 Цепные передачи

Вопросы

№

отв.

Ответы

8.1 Назовите основную причину потери ра­ботоспособности цепной передачи.

1

2

3

4

Обрыв цепи

Износ зубьев звездочек

Износ трущихся поверхностей в шарни­рах цепи (износ шарниров)

Соскакивание цепи с ведомой звез­дочки

8.2 В чем основное преимущество роликовой (втулочно-роликовой) цепи а по сравнению с вту­лочной цепью б ?

1

2

3

4

Роликовая цепь более износостойка в шарнире

Роликовая цепь имеет большую проч­ность при растяжении

Роликовая цепь обеспечивает значи­тельно больший КПД передачи

Роликовая цепь медленнее изнашивает зубья звездочек

8.3 Какие главные преимущества втулочной б цепи по сравнению с роликовой цепью а ?

1

2

3

4

Меньшая масса и стоимость

Большая износостойкость деталей шарнира и зубьев звездочек

Несколько больший КПД передачи

Большая долговечность, так как допус­каются большие зазоры в шарнирах, образовавшиеся в следствии износа

8.4 По какой из формул вычисляется широко используемый в расчетах цепных передач пара­метр А, который называют проекцией опорной по­верхности шарнира или короче – площадью шар­нира?

На рисунке изображены: 1 - внутренние пла­стины цепи; 2 - внешние пластины цепи; 3 - валик; 4 - втулка; 5 - ролик; В - длина втулки; d – диаметр втулки.

1

2

3

4

А = π·d² / 4

А = π·d·B

А = π·d·B / 2

А = d·B

8.5 По какой из приведенных ниже формул выбранная цепь проверяется на износостойкость по критерию давления в шарнире р ?

В формулах: р – давление в шарнире; К_э – коэффициент эксплуатации; А - площадь шарнира.

На рисунке изображены: 1 - внутренние пла­стины цепи; 2 - внешние пластины цепи; 3 - валик; 4 - втулка; 5 - ролик; В - длина втулки; d – диаметр втулки.

1

2

3

4

p = F_t ∙ К_э / A ≤ [p]

p = F_t ∙ К_э / B² ≤ [p]

p = F_t ∙ К_э ∙ d ∙ B ≤ [p]

p = F_t ∙ К_э ∙ A ≤ [p]

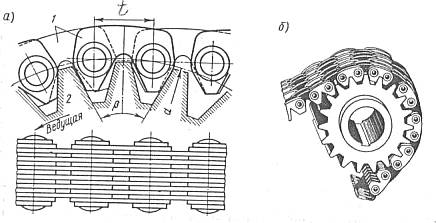

8.6 Каковы достоинства зубчатых цепей по сравнению с цепями втулочными и роликовыми?

1

2

3

4

Плавная менее шумная работа при больших допускаемых скоростях

Более высокий КПД при менее шумной работе

Возможность использовать на звездоч­ках с меньшим числом зубьев без сни­жения долговечности

Более низкая стоимость цепей и звез­дочек при повышенной долговечности

8.7 По какой формуле вычисляется диаметр делительной окружности звездочки цепной пере­дачи, если шаг цепи t и число зубьев z ?

1

2

3

4

d = t ∙ 2π ∙ z

d = t / sin (π/z)

d = t / sin (2π/z)

d = t ∙ z ∙ sin π

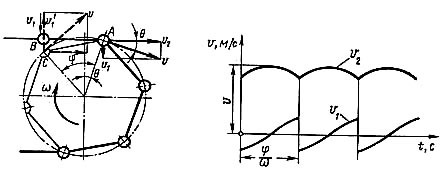

8.8 Звездочка цепной передачи является по существу многоугольником, на стороны которого ложатся звенья цепи. Поэтому мгновенная ско­рость цепи не постоянна. Она изменяется за один оборот звездочки столько раз, сколько зубьев имеет звездочка. Каковы проявления этого свойства цепной передачи особенно не желательны?

1

2

3

4

Шум, вибрации. Дополнительные дина­мические нагрузки

Не постоянно средне передаточное от­ношение

Не постоянна средняя скорость цепи

Затруднено реверсирование передачи

8.9 Для какой цепи предназначена изобра­женная ниже звездочка?

1

2

3

4

Для зубчатой двухрядной

Для роликовой двухрядной

Для зубчатой однорядной

Для роликовой однорядной

8.10 Для какой цепи предназначена изобра­женная ниже звездочка

1

2

3

4

Для роликовой однорядной

Для роликовой двухрядной

Для зубчатой двухрядной

Для зубчатой

8.11 Какое преимущество будет иметь цеп­ная передача перед ременной, если одинаковы: передаваемая мощность, передаточные отноше­ния, скорости цепи и ремня?

1

2

3

4

Более высокий КПД

Меньший шум

Меньшие нагрузки на опоры валов

Большая долговечность

8.12 Определите передаточное отношение цепной передачи у которой ведущая и ведомая звездочки имеют соответственно 23 и 69 зубьев.

1

2

3

4

0,33

2,79

3,00

2,90

8.13 По какой из формул вычисляется ско­рость цепи v м/c, если ω - угловая скорость звез­дочки, z - число ее зубьев, t – шаг цепи в мм?

1

2

3

4

v = ω ∙ z ∙ t / 1000

v = ω ∙ z ∙ t / 2π ∙1000

v = ω ∙ π ∙ z ∙t / 1000

v = ω ∙ 2π ∙ z ∙ t / 1000

8.14 Какое главное отличие будет иметь цепь, изношенная в шарнирах, от точно такой же новой цепи?

1

2

3

4

Длина изношенной цепи и шаги ее звеньев будет больше

Длина изношенной цепи и шаги ее звеньев будет меньше

Ролики изношенной цепи из круглых превратятся в многогранные

Наружные пластины изношенной цепи будет иметь трещины

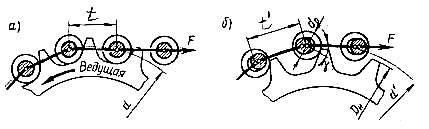

8.15 Новая цепь с шагом t , равным дели­тельному шагу звездочки, располагается на звез­дочке как показано на рисунке α. изношенная в шарнирах цепь с увеличенным шагом t^ו может рас­положится на звездочке только так, как показано на рисунке б.

Чем может закончится эксплуатация цепи с чрезмерным износом деталей ее шарниров?

1

2

3

4

Внезапным разрушением одного из шарниров и обрывом цепи

Изломом зубьев звездочки

Разрывом цепи по внутренним или на­ружным звеньям

Потерей зацепления с одной из звез­дочек (соскакиванием со звездочки)

8.16 С какой из звездочек, большей или меньшей, наступает в первую очередь потеря за­цепления цепи с изношенными шарнирами?

1

2

3

4

С большей если передача реверсивная

С меньшей при нереверсивной пере­даче

Всегда с большей

Всегда с меньшей

8.17 С увеличением межосевого расстояния передачи при прочих равных условиях интенсив­ность износа цепи увеличивается или уменьша­ется?

1

2

3

4

Интенсивность износа уменьшается

Интенсивность износа не меняется

Интенсивность износа увеличивается

Интенсивность износа остается в пре­делах нормы

8.18 В цепных передачах нередко применяют натяжные звездочки для регулировки и поддержания некото­рого натяжения цепи. Если исходить только из ус­ловия минимального износа цепи, то на какой из ее ветвей: внешней, рабочей или холостой, следует устанав­ливать натяжную звездочку?

На рисунке: 1 – ведущая звездочка; 2 и 3 – ведомые звездочки; 4 – натяжная звездочка.

1

2

3

4

На рабочей ветви

На холостой между ветвями

На рабочей между ветвями

На холостой ветви
