3.2.4 Блок индикации

Блок индикации состоит из семи модулей, каждый из которых отвечает за индикацию определенного сообщения. Каждый модуль блока состоит из светодиода HL, управляющего его работой триггера(ТМ2), сопротивления и логического элемента 2И-НЕ с открытым коллектором.

Триггеры, управляющие индикацией светодиодов, работают по установочным входам При подаче на входы напряжения низкого уровня, происходит гашение светодиодов. Второй установочный и информационный вход D жестко коммутируем на уровень единицы. И при подаче на вход синхронизации высокого перепада напряжения, происходит индикация.

3.3 Логические элементы

3.3.1 Элемент 2ИЛИ

Воспользуемся микросхемой К155ЛЛ1(рисунок 3.1) [2]. Она содержит четыре элемента 2ИЛИ. _{Таблица истинности микросхемы К155ЛЛ1 приведена на рисунке 3.1.}Логическое выражения для элемента 2ИЛИ имеет вид:

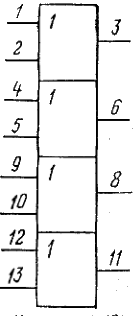

Рисунок 3.1 — Микросхема К155ЛЛ1 и ее таблица истинности. Выводы 8– общие; 14 – питание

3.3.2 Элемент 2ИЛИ-НЕ

Воспользуемся микросхемой К155ЛЕ1 (рисунок 3.2). Она содержит четыре элемента 2ИЛИ-НЕ. Таблица истинности микросхемы К155ЛЕ1 приведена на рисунке 3.2. Логическое выражение для элемента 2ИЛИ-НЕ: .

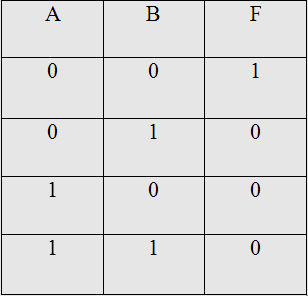

Рисунок 3.2 — Микросхема К155ЛЕ1 и ее таблица истинности. Выводы: 7– общий; 14 – питание

3.3.3 Элемент 2 исключающее ИЛИ

Воспользуемся микросхемой К155ЛП5 (рисунок 3.3). Она содержит четыре элемента 2 исключающее ИЛИ. Таблица истинности микросхемы К155ЛП5 приведена на рисунке 3.3. Логическое выражение для этого элемента: или .

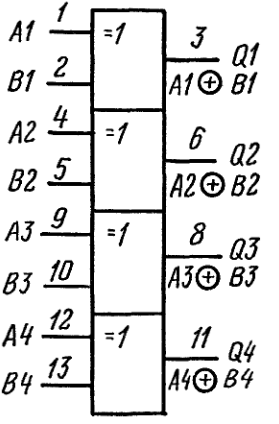

Рисунок 3.3 — Микросхема К155ЛП5 и ее таблица истинности. Выводы: 7– общий; 14 – питание

3.3.4 Элемент 2И

В качестве элемента 2И используем микросхему К155ЛИ1 (рисунок 3.4), содержащую 4 элемента 2И. _{Таблица истинности микросхемы К155ЛИ1 приведена на рисунке 3.4.} Логическое выражение для элемента 2И:

.

Рисунок 3.4 — Микросхема К155ЛИ1 и ее таблица истинности. Выводы: 7– общий; 14 – питание

3.3.5 Элемент 6НЕ

_{В качестве данного элемента возьмем микросхему К155ЛН2 (рисунок 3.5) [2]. Она содержит шесть элементов 6НЕ. Таблица истинности микросхемы К155ЛН2 приведена на рисунке 3.5.} Логическое выражение для элемента _6НЕ:

_.

Рисунок 3.5 — Микросхема К155ЛН2 и ее таблица истинности. Выводы 7 – общие; 14 – питание

3.3.6 Элемент 2И-НЕ

_{Возьмём микросхему К155ЛА}3 (рисунок 3.6). Она содержит четыре элемента 2И-НЕ. _{Таблица истинности микросхемы К155ЛА3 приведена на рисунке 3.6.} Логическое выражение для элемента 2И-НЕ: или . В принципиальной схеме устройства (приложение В) микросхема К155ЛА3 используется с открытым коллектором .

Рисунок 3.6 — Микросхема К155ЛА3 и ее таблица истинности. Выводы: 8– общий; 14 – питание

3.4 Триггеры

В схеме триггеры работают в основном по установочным входам, причём сигналы на эти входы подаются низкого уровня, т.е. желательно использовать триггеры с установочными входами и . Наиболее простым в этом отношении является D-триггер с установочными входами и .

Воспользуемся микросхемой типа К155ТМ2. Она содержит два независимых D-триггера, имеющих общую цепь питания. У каждого триггера имеется один информационный вход D, вход синхронизации С и два дополнительных входа и независимой асинхронной установки триггера в единичное и нулевое состояния соответственно, а также комплементарные выходы и .

Асинхронная установка D-триггера в единичное или нулевое состояния осуществляется подачей взаимопротивоположных логических сигналов на входы и . В это время входы D и С на результат не влияют.

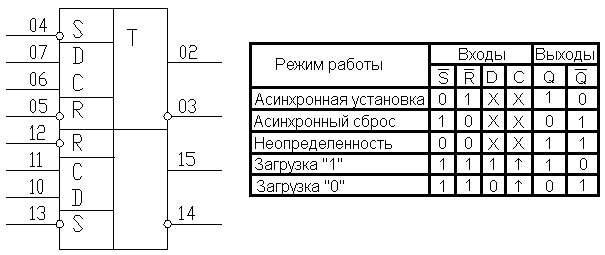

Условное графическое изображение микросхемы КМ155ТМ2 и таблица состояний приведены на рис. 3.7.

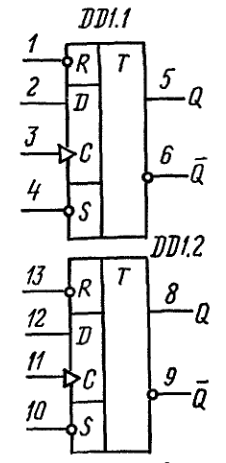

Рисунок 3.7 — Микросхема К155ТМ2 и таблица состояний. Выводы: 7 – общий; 14 – питание
