6 Розрахунок фундаменту під колону середнього ряду
Переріз колони має розміри
400400
мм. Сумарне нормативне зусилля в колоні
на рівні верху фундаменту
кН.
(табл. 5.1).
Ґрунти основи – піски пилуваті
середньої щільності, маловологі, умовний
розрахунковий опір ґрунту
МПа
Н/м2.
Бетон фундаменту приймаємо важкий,
класу В20 з
МПа
Н/м2,
коефіцієнт умов роботи бетону
.
Арматура класу А300С (А-II) з
МПа=
Н/м2.
Вага одиниці об’єму бетону фундаменту
та ґрунту на його уступах
кН/м3.
Висота фундаменту попередньо
приймається рівною
мм
(кратною
мм),
глибина закладання фундаменту
мм
м.
Площу підошви фундаменту визначаємо попередньо за формулою
м2.
Розмір сторони квадратної
підошви фундаменту
м.
Приймаємо розмір
м
(кратний
м).
Тиск на грунт від розрахункового навантаження
кН/м2.
Робоча висота фундаменту з умови продавлювання
0,54
м
см.
Повна висота фундаменту встановлюється з умов:
1
Продавлювання:
54
+ 4 = 58 см.
2 Жорсткого защемлення колони в фундаменті:
см.
3
Анкеровки стиснутої арматури
А-III:
мм
=
см.
Приймаємо остаточно фундамент
висотою
см,
h0 = H
– a=100-4= =96 см,
з трьома уступами. Товщина дна стакана
см
(рис. 6.1).
Розрахункові згинальні моменти в характерних перерізах 1-1 та 2-2:
кНм,
де
мм
= 1,375 м;
27

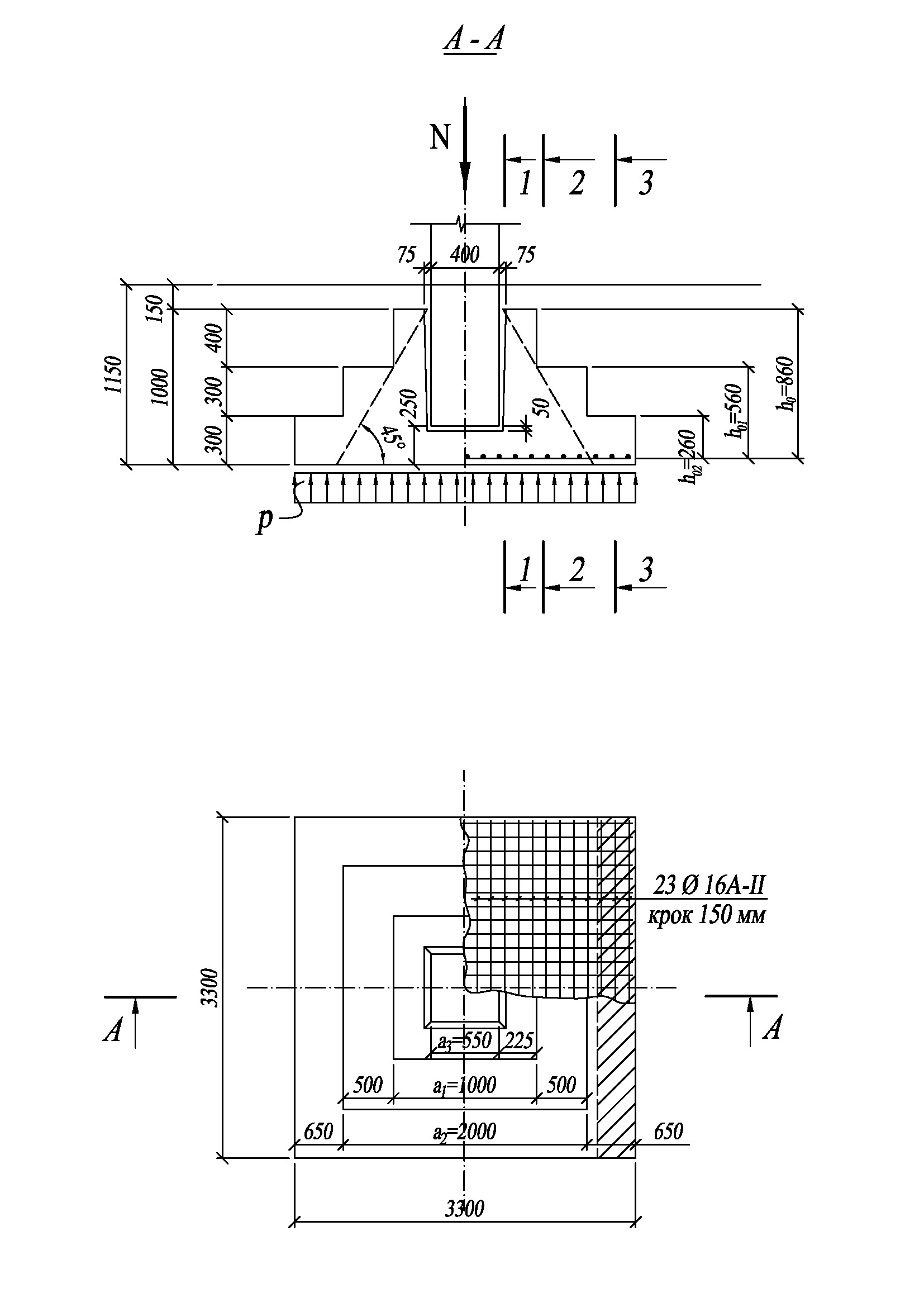

Рисунок 6.1 - Фундамент під колону
28
кНм,
де
мм
= 1,15 м.
Потрібна площа перерізу арматури розраховується так:
м2
= 2984 мм2.
м2
= 3578 мм2,
де h01 = 60 – 4 = 56 см (в перерізі 2-2).
Приймаємо крок стержнів - 150 мм, тоді кількість стержнів буде такою: 3300:150+1=23 шт. Площа одного стержня - 3578:23=156 мм2, а діаметр 16 - мм. Захисний шар бетону – 35 мм (з підготовкою), 75 мм – без підготовки.
7. Розрахунок перекриття з металевими балками та залізобетонним настилом
7.1 Компонування конструктивної схеми
Вихідні дані:
1 Прольот балки – 6,0 м;
2 Крок балок S – 3,2 м;
3 Товщина залізобетонного настилу (плити) – 100 мм;
4 Тимчасове технологічне навантаження – 10 кН/м2;
5 Підлога – полімербетонна;
6 Довжина перекриття - S5 = 3,25 = 16,0 м.
Відповідно до вихідних даних приймаємо схему балкової клітки за рис. 7.1. Металеві балки мають обпирання на цегляні стіни з товщиною 510 мм і глибиною обпирання 250 мм.
7.2 Розрахунок металевої балки
Розрахункову схему балки зображено на рис. 7.2. Підрахунки навантаження на балку подано в табл. 7.1.
Матеріал металевих балок – прокатні профілі зі сталі С235 марки ВСт3кп2-1 ГОСТ 380-71, розрахунковий опір сталі - Ry = 230 МПа, коефіцієнт умов роботи конструкції - с = 1,1, коефіцієнт, що враховує вплив пластичних деформацій, - с1 = 1,1.
Розрахункова довжина балки (відстань між серединами глибини обпирання) складає
29
м.
Максимальний згинальний
момент складає
кНм.

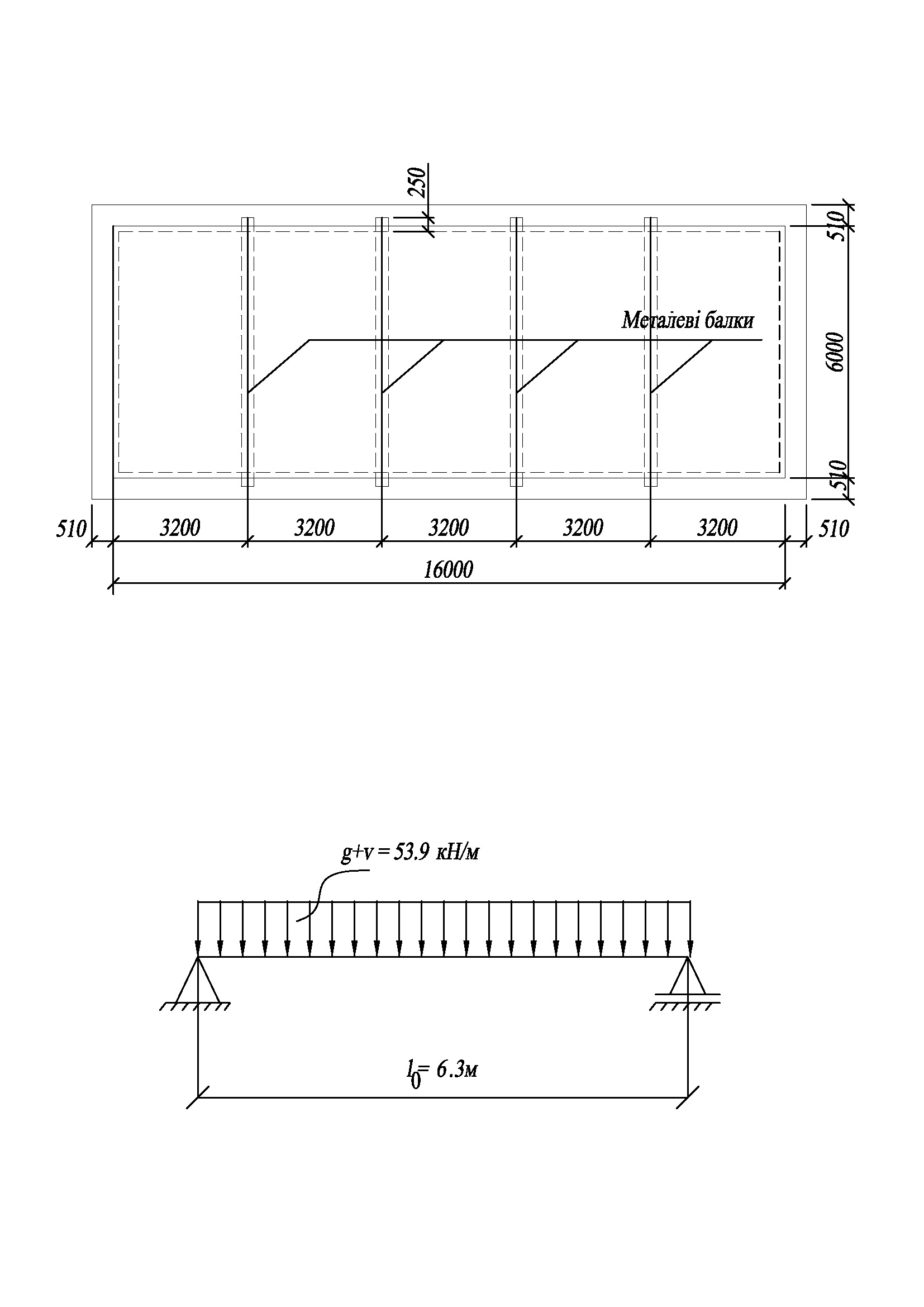

Рисунок 7.1 - Схема балкової клітки
Рисунок 7.2 - Розрахункова схема металевої балки
30
Таблиця 7.1 - Навантаження на металеву балку перекриття
Вид навантаження, товщина та щільність шару |
Характеристичне значення навантаження |
Коефіцієнти надійності |
Граничне розрахункове значення навантаження кН/м |
||
На одиницю площі, кН/м2 |
На одиницю довжини, кН/м |
|
|
||
Постійне 1 Полімербетонна підлога
2 Залізобетонний настил (плита)
3 Металева балка (орієнтовно) 0,02739,81 |
0,65
2,5
- |
2,53,2 = 8,0
0,27 |
1,2
1,1
1,1 |
0,95
0,95
0,95 |
2,5
8,36
0,28 |
Усього: |
|
|
|
|
|
Тимчасове 1 Змінне навантаження
|
10 |
|
1,2 |
0,95 |
|
Разом: |
|
|
|
|
|
мм,
т/м3
мм,
т/м3
Максимальна поперечна сила
кН.
Потрібний момент опору перерізу балки
м3
см3.
Приймаємо двотавр I 40 ГОСТ 8239-89 (табл. А.9) з такими характеристиками:
см3;
см4;
см3;
мм;
кг/м.
Тоді нормальні та дотичні напруження будуть складати:
МПа
МПа.
31
МПа
МПа,
тобто умови міцності балки виконуються.
Визначаємо прогин балки при дії нормативного навантаження:
24,9
мм =
м
м,
де
- граничний прогин балки.
Отже, вибраний двотавр I 40 відповідає вимогам міцності та жорсткості.
32
ДОДАТОК А
Таблиці скорочених нормативно-довідкових даних
Таблиця А.1 - Характеристики міцності та деформативності важкого бетону
Клас бетону за міцністю на стиск |
Нормативні опори бетону та розрахункові опори для граничних станів другої групи, МПа |
Розрахункові опори бетону для граничних станів першої групи, МПа |
Початковий модуль пружності бетону при стиску
|
|||
стиску
|
розтягу
|
стиску Rb
|
розтягу Rbt
|
природного твердіння |
підданий тепловій обробці при атмосферному стиску |
|
В 7,5 В10 В12,5 В15 В20 В25 В30 В35 В40 В45 В50 В55 В60 |
5,50 7,50 9,50 11,0 15,0 18,5 22,0 25,5 29,0 32,0 36,0 39,5 43,0 |
0,70 0,85 1,00 1,15 1,40 1,60 1,80 1,95 2,10 2,20 2,30 2,40 2,50 |
4,50 6,00 7,50 8,50 11,5 14,5 17,0 19,5 22,0 25,0 27,5 30,0 33,0 |
0,480 0,570 0,660 0,750 0,900 1,05 1,20 1,30 1,40 1,45 1,55 1,60 1,65 |
16,0 18,0 21,0 23,0 27,0 30,0 32,5 34,5 36,0 37,5 39,0 39,5 40,0 |
14,5 16,0 19,0 20,5 24,0 27,0 29,0 31,0 32,5 34,0 35,0 35,5 36,0 |
,
МПа
33
Таблиця А.2 - Характеристики міцності та деформативності арматурних сталей
Клас арматури |
Діаметр, мм |
Нормативні опори розтягу
|
Розрахункові опори арматури для граничних станів першої групи, МПа |
Модуль пружності
|
||
розтягу |
стиску,
|
|||||
подовжньої,
|
поперечної,
|
|||||
Стержнева А240С (А-I) А300С (А-II) А400С(А-III)
А600 А-IV А800 A-V А1000 A-VI A-IIIв (з контролем подовження та напруження) Дротяна Bp-I
|
6…40 10…80 6…8 10…40 10…28 10…32 10…28
20…40
3 4 5 |
235 295 390 390 590 785 980
540
410 405 395 |
225 280 365 375 510 680 815
490
375 365 360 |
175 225 260 260 405 545 650
390
270 265 260 |
225 280 365 375 400 400 400
200
375 365 360 |
2,1 2,1 2,0 2,0 1,9 1,9 1,9
1,8
1,7 1,7 1,7 |
,
МПа
,
МПа
34
Таблиця А.3 - Значення коефіцієнтів
|
|
|
|
|
|
|
0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,24 0,25 0,26 0,27 0,28 0,29 0,30 0,31 0,32 0,33 0,34 0,35 0,36 0,37 0,38 |
0,995 0,990 0,985 0,980 0,975 0,970 0,965 0,960 0,955 0,950 0,945 0,940 0,935 0,930 0,925 0,920 0,915 0,910 0,905 0,900 0,895 0,890 0,885 0,880 0,875 0,870 0,865 0,860 0,855 0,850 0,845 0,840 0,835 0,830 0,825 0,820 0,815 0,810 |
0,010 0,020 0,030 0,039 0,049 0,058 0,068 0,077 0,086 0,095 0,104 0,113 0,122 0,130 0,139 0,147 0,156 0,164 0,172 0,180 0,188 0,196 0,204 0,211 0,219 0,226 0,234 0,241 0,248 0,255 0,262 0,269 0,275 0,282 0,289 0,295 0,302 0,308 |
|
0,39 0,40 0,41 0,42 0,43 0,44 0,45 0,46 0,47 0,48 0,49 0,50 0,51 0,52 0,53 0,54 0,55 0,56 0,57 0,58 0,59 0,60 0,61 0,62 0,63 0,64 0,65 0,66 0,67 0,68 0,69 0,70 0,71 0,72 0,73 0,74 0,75 0,76 |
0,805 0,800 0,795 0,790 0,785 0,780 0,775 0,770 0,765 0,760 0,755 0,750 0,745 0,740 0,735 0,730 0,725 0,720 0,715 0,710 0,705 0,700 0,695 0,690 0,685 0,680 0,675 0,670 0,665 0,660 0,655 0,650 0,645 0,640 0,635 0,630 0,625 0,620 |
0,314 0,320 0,326 0,332 0,338 0,343 0,349 0,354 0,360 0,365 0,370 0,375 0,380 0,385 0,390 0,394 0,399 0,403 0,407 0,412 0,416 0,420 0,424 0,428 0,432 0,435 0,442 0,449 0,456 0,461 0,466 0,471 0,476 0,480 0,489 0,495 0,499 0,500 |
35
Таблиця А.4 - Значення
граничних коефіцієнтів
та
Коефіцієнт умов роботи |
Клас розтягнутої арматури |
Позначення |
Значення та для елементів з важкого бетону класів |
|||||
В12,5 |
В15 |
В20 |
В25 |
В30 |
В35 |
|||
0,9 |
A-III (10…40) Bp-I (4, 5) |
|
0,662 |
0,652 |
0,627 |
0,604 |
0,582 |
0,564 |
0,443 |
0,440 |
0,430 |
0,422 |
0,413 |
0,405 |
|||
A-II |
|
0,689 |
0,680 |
0,650 |
0,632 |
0,610 |
0,592 |
|
0,452 |
0,449 |
0,439 |
0,432 |
0,424 |
0,417 |
|||
1,0
|
A-III (10…40) Bp-I (4, 5) |
|
0,628 |
0,619 |
0,591 |
0,563 |
0,541 |
0,519 |
0,431 |
0,427 |
0,416 |
0,405 |
0,395 |
0,384 |
|||
A-II |
|
0,660 |
0,650 |
0,623 |
0,593 |
0,573 |
0,551 |
|
0,442 |
0,439 |
0,429 |
0,417 |
0,409 |
0,399 |
|||
1,1 |
A-III (10…40) Bp-I (4, 5) |
|
0,621 |
0,610 |
0,581 |
0,550 |
0,523 |
0,502 |
0,428 |
0,424 |
0,412 |
0,399 |
0,386 |
0,376 |
|||
A-II |
|
0,650 |
0,642 |
0,613 |
0,582 |
0,556 |
0,534 |
|
0,439 |
0,436 |
0,425 |
0,413 |
0,401 |
0,391 |
|||
Таблиця А.5 - Значення коефіцієнта
для елементів із важкого
бетону
|
Коефіцієнт
при
|
|||||||
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
0 0,5 1,0 |
0,93 |
0,92 |
0,91 |
0,90 |
0,89 |
0,88 |
0,86 |
0,84 |
0,92 |
0,91 |
0,90 |
0,89 |
0,86 |
0,82 |
0,78 |
0,72 |
|
0,92 |
0,91 |
0,89 |
0,86 |
0,82 |
0,76 |
0,69 |
0,61 |
|
36
Таблиця А.6 - Значення коефіцієнта
для елементів із важкого
бетону
|
Коефіцієнт sb при |
|||||||
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
0 0,5 1,0
0 0,5 1,0 |
При
перерізу
цих стержнів менша ніж
|
|||||||
0,93 |
0,92 |
0,91 |
0,90 |
0,89 |
0,88 |
0,86 |
0,84 |
|
0,92 |
0,92 |
0,91 |
0,89 |
0,88 |
0,86 |
0,83 |
0,79 |
|
0,92 |
0,91 |
0,90 |
0,89 |
0,87 |
0,84 |
0,79 |
0,74 |
|
При
стержнів
більша або дорівнює
незалежно від величини
|
||||||||
0,92 |
0,92 |
0,91 |
0,89 |
0,87 |
0,85 |
0,82 |
0,79 |
|
0,92 |
0,91 |
0,90 |
0,88 |
0,85 |
0,81 |
0,76 |
0,71 |
|
0,92 |
0,91 |
0,89 |
0,86 |
0,82 |
0,77 |
0,70 |
0,63 |
|
за відсутності проміжних стержнів
або, якщо площа
або, якщо площа перерізу проміжних
Примітка. В таблицях А.5 та А.6 прийнято:
- поздовжня сила від дії постійних та
довготривалих
навантажень;
- поздовжня сила від дії всіх навантажень.
37
Таблиця А.7 - Сортамент арматури
Номінальний діаметр, мм |
Розрахункова площа поперечного перерізу відносно числа стержнів, мм2 |
Теоретична маса 1 м довжини, кг
|
||||||||
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||
3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 |
7,1 12,6 19,6 28,3 50,3 78,5 113,1 153,9 201,1 254,5 314,2 380,1 490,9 615,8 804,3 1017,9 1256,6 |
14,1 25,1 39,3 57,0 101,0 157,0 226,0 308,0 402,0 509,0 628,0 760,0 982,0 1232,0 1609,0 2036,0 2513,0 |
21,2 37,7 58,9 85,0 151,0 236,0 339,0 462,0 603,0 763,0 942,0 1140,0 1473,0 1487,0 2413,0 3054,0 3770,0 |
28,3 50,2 78,5 113,0 201,0 314,0 452,0 616,0 804,0 1018,0 1256,0 1520,0 1963,0 2463,0 3217,0 4072,0 5027,0 |
35,3 62,8 98,2 141,0 251,0 393,0 565,0 769,0 1005,0 1272,0 1571,0 1900,0 2454,0 3079,0 4021,0 5089,0 6283,0 |
42,4 75,4 117,8 170,0 302,0 471,0 679,0 923,0 1206,0 1572,0 1885,0 2281,0 2945,0 3695,0 4826,0 6107,0 7540,0 |
49,5 87,9 137,5 198,0 352,0 550,0 792,0 1077,0 1407,0 1781,0 2199,0 2661,0 3436,0 4310,0 5630,0 7125,0 8796,0 |
56,5 100,5 157,1 226,0 402,0 628,0 905,0 1231,0 1608,0 2036,0 2513,0 3041,0 3927,0 4926,0 6434,0 8143,0 10053 |
63,6 113 176,7 254,0 453,0 707,0 1018,0 1385,0 1810,0 2290,0 2828,0 3421,0 4418,0 5542,0 7238,0 9161,0 11310 |
0,052 0,092 0,144 0,222 0,395 0,617- 0,888 1,208 1,578 1,998 2,466 2,984 3,840 4,83 6,31 7,99 9,87 |
38
Таблиця А.8 - Характеристичні значення навантажень та впливів
для міст України
Міста обласного підпорядкування |
W0* (Па) |
S0* (Па) |
b* (мм) |
Wв* (Па) |
Київ |
370 |
1550 |
19 |
160 |
Севастополь |
460 |
770 |
13 |
250 |
АР Крим |
|
|
|
|
Сімферополь |
460 |
820 |
15 |
210 |
Алушта |
450 |
860 |
15 |
160 |
Джанкой |
480 |
850 |
16 |
200 |
Євпаторія |
490 |
730 |
15 |
250 |
Керч |
540 |
920 |
16 |
310 |
Красноперекопськ |
510 |
780 |
16 |
260 |
Саки |
480 |
760 |
15 |
230 |
Армянськ |
510 |
780 |
16 |
260 |
Феодосія |
500 |
1000 |
14 |
240 |
Судак |
470 |
940 |
15 |
160 |
Ялта |
470 |
830 |
13 |
180 |
Вінницька область |
|
|
|
|
Вінниця |
470 |
1360 |
17 |
220 |
Жмеринка |
480 |
1360 |
19 |
240 |
Могилів-Подільський |
470 |
1280 |
19 |
210 |
Хмільник |
450 |
1390 |
18 |
210 |
Волинська область |
|
|
|
|
Луцьк |
480 |
1240 |
17 |
210 |
Володимир-Волинський |
500 |
1200 |
17 |
160 |
Ковель |
460 |
1200 |
13 |
160 |
Нововолинськ |
500 |
1240 |
15 |
170 |
Дніпропетровська область |
|
|
|
|
Дніпропетровськ |
470 |
1340 |
19 |
260 |
Вільногірськ |
440 |
1190 |
19 |
220 |
Дніпродзержинськ |
470 |
1280 |
19 |
230 |
Жовті Води |
440 |
1170 |
19 |
260 |
Кривий Ріг |
440 |
1110 |
19 |
260 |
Марганець |
460 |
1040 |
18 |
260 |
Нікополь |
460 |
1020 |
17 |
260 |
Новомосковськ |
470 |
1390 |
19 |
260 |
Орджонікідзе |
460 |
1030 |
18 |
260 |
Павлоград |
480 |
1390 |
17 |
260 |
39 |
||||
Продовження таблиці А.8
Міста обласного підпорядкування |
W0* (Па) |
S0* (Па) |
b* (мм) |
Wв* (Па) |
Первомайськ |
500 |
1380 |
19 |
260 |
Синельникове |
480 |
1350 |
19 |
260 |
Тернівка |
490 |
1390 |
18 |
260 |
Донецька область |
|
|
|
|
Донецьк |
500 |
1500 |
22 |
260 |
Авдїївка |
490 |
1450 |
22 |
230 |
Артемівськ |
480 |
1380 |
22 |
210 |
Горлівка |
500 |
1500 |
22 |
210 |
Дебальцеве |
500 |
1440 |
26 |
210 |
Дзержинськ |
500 |
1480 |
22 |
240 |
Димитров |
480 |
1420 |
19 |
210 |
Добропілля |
480 |
1410 |
19 |
210 |
Докучаївськ |
500 |
1520 |
23 |
300 |
Єнакієве |
500 |
1470 |
24 |
240 |
Жданівка |
500 |
1160 |
19 |
250 |
Маріуполь |
600 |
1380 |
28 |
350 |
Кіровське |
500 |
1490 |
25 |
240 |
Костянтинівка |
480 |
1400 |
21 |
210 |
Краматорськ |
470 |
1400 |
21 |
210 |
Красноармійськ |
480 |
1410 |
19 |
230 |
Красний Лиман |
460 |
1390 |
21 |
210 |
Макіївка |
500 |
1490 |
23 |
240 |
Селідово |
490 |
1420 |
20 |
250 |
Слав’янськ |
460 |
1400 |
21 |
210 |
Сніжне |
490 |
1510 |
28 |
220 |
Торез |
490 |
1520 |
27 |
220 |
Вугледар |
500 |
1450 |
22 |
300 |
Харцизьк |
500 |
1500 |
23 |
250 |
Шахтарськ |
500 |
1500 |
25 |
240 |
Ясинувата |
500 |
1470 |
22 |
250 |
Житомирська область |
|
|
|
|
Житомир |
460 |
1460 |
16 |
200 |
Бердичів |
460 |
1410 |
16 |
200 |
Коростень |
480 |
1450 |
16 |
220 |
Новоград-Волинський |
470 |
1380 |
22 |
220 |
40
Продовження таблиці А.8
Міста обласного підпорядкування |
W0* (Па) |
S0* (Па) |
b* (мм) |
Wв* (Па) |
Закарпатська область |
|
|
|
|
Ужгород |
370 |
1340 |
11 |
150 |
Мукачеве |
370 |
1490 |
12 |
110 |
Запорізька область |
|
|
|
|
Запоріжжя |
460 |
1110 |
19 |
260 |
Бердянськ |
520 |
1120 |
26 |
270 |
Мелітополь |
520 |
1050 |
22 |
340 |
Токмак |
490 |
1070 |
19 |
260 |
Івано-Франківська область |
|
|
|
|
Івано-Франківськ |
500 |
1410 |
21 |
170 |
Болехів |
550 |
1520 |
17 |
170 |
Калош |
530 |
1440 |
19 |
180 |
Коломия |
490 |
1400 |
22 |
160 |
Яремча |
470 |
1530 |
19 |
180 |
Київська область |
|
|
|
|
Біла Церква |
390 |
1520 |
16 |
170 |
Березань |
390 |
1580 |
19 |
190 |
Бориспіль |
380 |
1570 |
19 |
160 |
Бровари |
380 |
1580 |
19 |
160 |
Васильків |
380 |
1530 |
16 |
160 |
Ірпінь |
390 |
1560 |
19 |
160 |
Переяслав-Хмельницький |
390 |
1560 |
18 |
200 |
Прип’ять |
450 |
1590 |
19 |
190 |
Фастів |
380 |
1510 |
16 |
190 |
Ржищев |
390 |
1540 |
18 |
190 |
Славутич |
430 |
1600 |
18 |
190 |
Кіровоградська область |
|
|
|
|
Кіровоград |
410 |
1230 |
22 |
210 |
Олександрія |
430 |
1250 |
21 |
240 |
Знам’янка |
420 |
1320 |
22 |
210 |
Світловодськ |
430 |
1310 |
18 |
210 |
Луганська область |
|
|
|
|
Луганськ |
460 |
1350 |
28 |
230 |
Антрацит |
490 |
1460 |
30 |
240 |
Брянка |
480 |
1410 |
25 |
230 |
Кіровськ
|
480 |
1400 |
23 |
220 |
41
Продовження таблиці А.8
Міста обласного підпорядкування |
W0* (Па) |
S0* (Па) |
b* (мм) |
Wв* (Па) |
Алчевськ |
480 |
1410 |
22 |
230 |
Краснодон |
470 |
1410 |
29 |
230 |
Червоний Луч |
490 |
1470 |
29 |
230 |
Лисичанськ |
460 |
1370 |
21 |
210 |
Первомайськ |
480 |
1400 |
23 |
220 |
Ровеньки |
480 |
1450 |
31 |
260 |
Рубіжне |
450 |
1370 |
21 |
180 |
Свердловськ |
480 |
1450 |
32 |
270 |
Сєверодонецьк |
460 |
1370 |
22 |
210 |
Стаханов |
480 |
1400 |
24 |
220 |
Львівська область |
|
|
|
|
Львів |
520 |
1310 |
15 |
240 |
Борислав |
540 |
1500 |
16 |
180 |
Дрогобич |
560 |
1440 |
16 |
190 |
Самбір |
530 |
1400 |
16 |
190 |
Стрий |
550 |
1420 |
16 |
180 |
Трускавець |
550 |
1490 |
16 |
180 |
Червоноград |
510 |
1260 |
16 |
230 |
Миколаївська область |
|
|
|
|
Миколаїв |
470 |
870 |
22 |
260 |
Вознесенськ |
450 |
990 |
22 |
270 |
Очаків |
490 |
830 |
22 |
260 |
Первомайськ |
410 |
1200 |
22 |
260 |
Южноукраїнськ |
430 |
1090 |
22 |
260 |
Одеська область |
|
|
|
|
Одеса |
460 |
880 |
28 |
330 |
Білгород-Дністровський |
470 |
890 |
27 |
330 |
Ізмаїл |
500 |
1100 |
23 |
310 |
Іллічівськ |
480 |
880 |
28 |
330 |
Котовськ |
450 |
1170 |
23 |
270 |
Южний |
490 |
870 |
24 |
310 |
Полтавська область |
|
|
|
|
Полтава |
470 |
1450 |
19 |
250 |
Комсомольськ |
430 |
1280 |
18 |
240 |
Кременчук |
430 |
1300 |
18 |
230 |
Лубни |
410 |
1600 |
16 |
250 |
Миргород |
420 |
1540 |
17 |
240 |
42
Продовження таблиці А.8
Міста обласного підпорядкування |
W0* (Па) |
S0* (Па) |
b* (мм) |
Wв* (Па) |
Рівненська область |
|
|
|
|
Рівне |
520 |
1320 |
18 |
240 |
Дубно |
530 |
1270 |
17 |
250 |
Кузнецовськ |
460 |
1260 |
13 |
200 |
Острог |
520 |
1320 |
17 |
250 |
Сумська область |
|
|
|
|
Суми |
420 |
1670 |
16 |
250 |
Охтирка |
450 |
1600 |
17 |
240 |
Глухів |
390 |
1770 |
17 |
230 |
Конотоп |
360 |
1740 |
15 |
220 |
Лебедин |
430 |
1640 |
18 |
220 |
Ромни |
380 |
1730 |
19 |
230 |
Шостка |
390 |
1790 |
16 |
220 |
Тернопільська область |
|
|
|
|
Тернопіль |
520 |
1390 |
17 |
230 |
Харківська область |
|
|
|
|
Харків |
430 |
1600 |
14 |
230 |
Ізюм |
430 |
1460 |
19 |
210 |
Куп’янськ |
450 |
1460 |
19 |
210 |
Лозова |
480 |
1490 |
19 |
230 |
Люботин |
450 |
1570 |
15 |
250 |
Первомайський |
450 |
1510 |
18 |
230 |
Чугуїв |
430 |
1600 |
15 |
220 |
Херсонська область |
|
|
|
|
Херсон |
480 |
760 |
19 |
290 |
Каховка |
460 |
840 |
19 |
320 |
Нова Каховка |
450 |
820 |
19 |
320 |
Хмельницька область |
|
|
|
|
Хмельницький |
500 |
1340 |
19 |
230 |
Кам’янець-Подільський |
460 |
1270 |
19 |
210 |
Нетішин |
520 |
1330 |
18 |
210 |
Славута |
510 |
1350 |
18 |
210 |
Шепетівка |
500 |
1370 |
19 |
210 |
Черкаська область |
|
|
|
|
Черкаси |
420 |
1520 |
18 |
220 |
Ватутіно |
410 |
1420 |
19 |
210 |
Канів |
410 |
1540 |
15 |
210 |
43
Продовження таблиці А.8
Міста обласного підпорядкування |
W0* (Па) |
S0* (Па) |
b* (мм) |
Wв* (Па) |
Золотоноша |
410 |
1560 |
18 |
210 |
Сміла |
420 |
1480 |
18 |
210 |
Умань |
440 |
1440 |
19 |
210 |
Чернівецька область |
|
|
|
|
Чернівці |
500 |
1320 |
22 |
210 |
Чернігівська область |
|
|
|
|
Чернігів |
410 |
1720 |
16 |
160 |
Ніжин |
370 |
1690 |
15 |
180 |
Прилуки |
370 |
1640 |
19 |
210 |
Примітка. W0 – вітрове навантаження (в паскалях); S0 – снігове навантаження (в паскалях); b – товщина стінки ожеледиці (в мм); Wв – вітрове навантаження під час ожеледиці (в паскалях). |
||||
44
Таблиця А.9 - Сортамент двотаврів
Номер профілю |
Вага 1м, кг |
Розміри, мм |
Площа перерізу, см2 |
Довідкові величини для осей |
||||||||||
|
|
|
|
|
х - х |
у - у |
||||||||
|
|
|
|
|
|
|
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
10 12 14 16 18 20 22 24 27 30 33 36 40 45 50 55 60 65 70 |
9,46 11,5 13,7 15,9 18,4 21,0 24,0 27,3 31,5 36,5 42,2 48,6 56,1 65,2 76,8 89,8 104 120 138 |
100 120 140 160 180 200 220 240 270 300 330 360 400 450 500 550 600 650 700 |
55 64 73 81 90 100 110 115 125 135 140 145 155 160 170 180 190 200 210 |
4,5 4,8 4,9 5,0 5,1 5,2 5,4 5,6 6,0 6,5 7,0 7,5 8,3 9,0 10,0 10,3 11,1 12,0 13,0 |
7,2 7,3 7,5 7,8 8,1 8,4 8,7 9,2 9,8 10,2 11,2 12,3 13,0 14,2 15,2 16,5 17,8 19,2 20,8 |
7 7,5 8 8,5 9 9,5 10 10,5 11 12 13 14 15 16 17 18 20 22 24 |
12,0 14,7 17,4 20,2 23,4 26,8 30,6 34,8 40,2 46,6 53,8 61,9 71,4 83,0 97,8 114 132 153 176 |
198 350 572 873 1290 1840 2550 3460 5010 7080 9840 13380 16930 27450 39290 55150 75450 101400 134600 |
39,7 58,4 81,7 109 143 184 232 289 371 472 507 743 947 1220 1570 2000 2510 3200 3840 |
4,06 4,88 5,73 6,57 7,42 8,28 9,13 9,97 11,2 12,3 13,5 14,7 16,3 18,2 20,0 22,0 23,0 25,8 27,7 |
23 33,7 46,8 62,3 81,4 104 131 163 210 268 339 423 540 699 905 1150 1450 1800 2230 |
17,9 27,9 41,9 58,6 82,6 115 157 198 260 337 419 516 666 807 1040 1350 1720 2140 2730 |
6,49 8,72 11,5 14,5 18,4 23,1 28,6 34,5 41,5 49,9 59,9 71,1 85,9 101 122 150 181 207 250 |
1,22 1,38 1,55 1,70 1,88 2,07 2,27 2,37 2,54 2,89 2,79 2,89 3,05 3,12 3,26 3,44 3,60 3,77 3,94 |
,см4
,см3
,
см
,
см3
,см4
,см3
,
см45
Список джерел інформації
ДБН В.1.2-2:2006. Нагрузки и воздействия. Нормы проектирования.-К.: Минстрой Украины, 2006.–78 с.
СНиП 2.03.01-84*. Бетонные и железобетонные конструкции / Госстрой России.- М.: ГУП ЦПП, 2000.–76с.
СНиП II.23-81. Стальные конструкции. Нормы проектирования.-М., 1998.
Зайцев Ю.В. Строительные конструкции заводского изготовления: Учебн. для вузов по специальности «Производство строительных изделий и конструкций».–М., 1987.–352 с.
Попов Н.Н., Забегаев А.В. Проектирование и расчет железобетонных конcтрукций.–М.: Высшая школа.–1981.-321 с.
Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник.–2-ге вид., випр. і доп.–Львів: Світ, 2002.–312с.
ДСТУ 3760-98. Прокат арматурний для залізобетонних конструкцій.-1998.-19с.
ДСТУ Б А.2.4 – 7 – 95. Правила виконання архітектурно-будівельних робочих креслень. К.: Видавництво Укрархбудінформ.–54с.
Рекомендации по применению арматурного проката по ДСТУ 3760-98 при проектировании и изготовлении железобетонных конструкций без предварительного напряжения арматуры. Госстрой Украины.-Киев, 2002.–39с.
Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01 – 84) / ЦНИИпромзданий Госстроя СССР, НИИЖБ Госстроя СССР.–М., 1986.–192 с.
Байков В.Н., Сигалов Э.Е. Железобетонные конструкции. Общий курс: Учебник для вузов.-5-е изд., перераб. и доп.-М.: Стройиздат, 1991.-767 с.
Вахненко П.Ф., Павліков А.М., Горик О.В., Вахненко В.П. / Підручник. За ред. Вахненка П.Ф.-К.: Вища шк.., 1999.-508 с.
46
ЗМІСТ
-
1
Завдання та початкові дані до курсового проекту . . . . . . . . . .
3
2
Рекомендації до компонування несучої системи будівлі . . . .
3
3
Рекомендації з розрахунку і конструювання несучих
конструкцій . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
3.1 Збірна залізобетонна ребриста плита перекриття . . . . . . .
3.2 Збірна залізобетонна колона . . . . . . . . . . . . . . . . . . . . . . . .
3.3 Монолітний залізобетонний фундамент під колону . . . . .
3.4 Конструктивні вимоги . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
10
11
11
4
Розрахунок збірного залізобетонного балкового перекриття .
13
4.1 Компонування конструктивної схеми . . . . . . . . . . . . . . . . .
4.2 Рядова ребриста плита перекриття . . . . . . . . . . . . . . . . . . .
4.2.1 Характеристики міцності бетону та арматури . . . . . . . .
4.2.2 Розрахунок поздовжнього ребра . . . . . . . . . . . . . . . . . . .
4.2.3 Розрахунок поперечного ребра . . . . . . . . . . . . . . . . . . . . .
4.2.4 Розрахунок полиці плити . . . . . . . . . . . . . . . . . . . . . . . . .
13
13
15
15
21
22
5
6
7
Розрахунок залізобетонної колони першого поверху . . . . . . .
Розрахунок фундаменту під колону середнього ряду . . . . . . .
Розрахунок перекриття з металевими балками та
залізобетонним настилом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Компонування конструктивної схеми . . . . . . . . . . . . . . . . .
7.2 Розрахунок металевої балки . . . . . . . . . . . . . . . . . . . . . . . . .
23
27
29
29
29
Додаток А. Таблиці скорочених нормативно-довідкових
даних . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33
Рекомендована учбово-методична, науково-технічна та
нормативно-довідкова література . . . . . . . . . . . . . . . . . . . . . . .
46
47
Навчальне видання
Методичні вказівки до виконання курсового проекту “Розрахунки та конструювання збірних залізобетонних конструкцій багатоповерхової промислової будівлі” з дисципліни “ Будівельні конструкції” для студентів спеціальності 6.092104 – “Технологія будівельних конструкцій, виробів і матеріалів”
Укладачі: Пугачов Олександр Федорович
Черкаліна Людмила Олександрівна
Ізбаш Михайло Юрійович
Земляков Володимир Леонідович
Відповідальний за випуск О.Л. Шагін
Редактор: В.І. Пуцик
План 2010 року, поз. 123. Формат 6084 1/16.
Підписано до друку Обл.-вид. арк. 2.2.
Надруковано на різографі. Умов. друк. арк. 2.0. Папір друк. №2.
Тираж 100 прим. Зам. № 1881. Безкоштовно.
