3. Метод комплексного воздействия на ла

Результат воздействия различных нагрузок, действующих на ЛА одновременно, является значительно большим, чем ре­зультат от суммы воздействия тех же нагрузок, приложенных к аппарату поочередно. Поэтому, чтобы в процессе испытания воспроизвести эксплуатационные условия, желательно воспроиз­вести все основные нагрузки. Однако одновременное воспроиз­ведение многих нагрузок вызывает часто непреодолимые техни­ческие трудности, и практически приходится принимать компро­миссные решения.

При этом общее число сочетаний различных видов нагрузок равно

где - общее числе возможных нагрузок; - количество нагрузок, которое можно воспроизвести одновременно.

Если принять Рассмотреть все возможные случаи сочетаний практически не представ­ляется возможным,

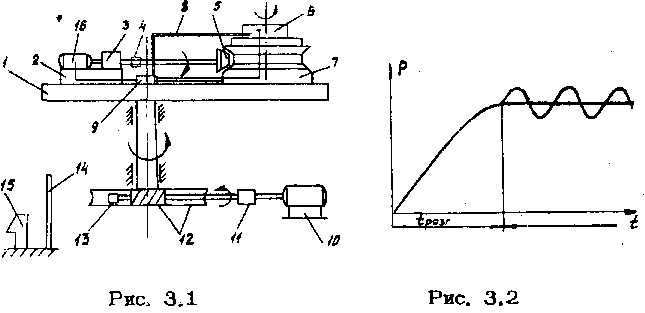

Для одновременного воздействия центробежных и вибра­ционных нагрузок применяется специальный комбинированный стенд (рис, 3.1). Он состоит из центрифуги, приводимой в действие электродвигателем 10 через муфту 11 и червячный редуктор 12; электродинамического вибратора 7, закрепленно­го на центральном стопе центрифуги 1, и поворотного устрой­ства 5, установленного на столе вибратора и приводимого в действие электродвигателем 16 через трехступенчатый цилинд­рический редуктор 3, Для устранения' передачи вибрации на ци­линдрический редуктор и электродвигатель поворотного устрой­ства на валу, соединяющем редуктор, установленный на проти­вовесе 2, с поворотным устройством, установлены две шарнир­ные муфты 4 .

После включения центрифуги с пульта управления 15, от­деленного защитной стенкой 14, и выхода ее на заданное ко­личество оборотов (в зависимости от нагрузки), фиксируемое датчиком 13, запускают вибратор и поворотное устройство. Ха­рактер комбинированного воздействия на объект испытания ука­зан на рис 3.2.

Объект испытаний 6 (см.рис. 3.1) устанавливается на по­воротном устройстве так, что ось вращения проходит через центр объекта, чтобы при работе объекта все точки изделия одинаково нагружались (хотя и периодически) осевыми инер­ционными нагрузками.

Контрольно-измерительная информация и энергетическое питание передаются на объект через коллектор 9 и воздухо­вод 8.

Следовательно комбинированное (многофакторное) нагружение одновременно на одном объекте является одним из методов реализации эксплуатационных условий в наиболее приближенной обстановке в наземных условиях.

4. Практическая часть

Рассчитать действительное давление на вращающихся объектах при помощи формул 4.2-4.6 используя значения таблицы 1.

Таблица 1

NN

вариантов

1

2

3

4

5

6

7

8

9

10

11

12

Радиус действительный rд , мм

10

20

30

40

50

65

70

75

80

85

90

100

Радиус r0, мм

4

6

8

12

16

18

20

22

30

35

40

48

Давление P, МПа

1

2

3

4

5

6

7

8

9

10

11

12

Плотность среды ρ, кг/см3

1 (вода)

0,7893 (спирт)

0,82 (керосин)

0,90–0,92 (масло)

0,68–0,72 (бензин)

0,81–0,85 (нефть)

1,03 (Молоко)

1,01–1,05 (Морская вода)

1,293 (Сероуглерод)

0,899 (Бензол)

0,792 (Ацетон)

1,43 (Этилбромид)

Угловая скорость вращения канала ω, рад/с

100

200

300

400

500

600

700

1500

2500

3500

4500

5500

5. Отчетность по лабораторной работе

Для защиты лабораторной работы занятий студент должен представить отчет, выполненный согласно ГОСТ. Объем отчета должен быть не более 10 листов формата А4, графически он может быть выполнен от руки или напечатан на принтере.

В отчете должны быть представлены:

- титульный лист;

- введение;

- изученный материал;

- практическая часть;

- заключение (вывод);

- список литературы.

6. Контрольные вопросы:

  1. Классификация механических испытаний.

  2. Факторы воздействующие на ЛА в процессе эксплуатации.

  3. Стенды применяемые для имитации линейных инерционных нагрузок.

  4. Классификация центрифуг.

  5. Требования к испытаниям и к испытуемому объекту.

  6. Конструктивные особенности и принцип работы центробежного стенда.

  7. Комплексное воздействие на ЛА в наземных условиях.

  8. Рассказать о видах токосъемников.

  9. Принцип работы щеточного токосъемника.

  10. Камерно-дисковый ртутный токосъемник.

  11. Индукционный и магнитоиндукционный тахометр.

  12. Токосъемник с температурной компенсацией.

  13. Передатчики давления.

  14. Импульсные тахометры.

  15. Применяемые для измерений датчики.

  16. Измерительные системы при контактном съеме электрической информации.
