1.11. Размерный анализ торцевых поверхностей.

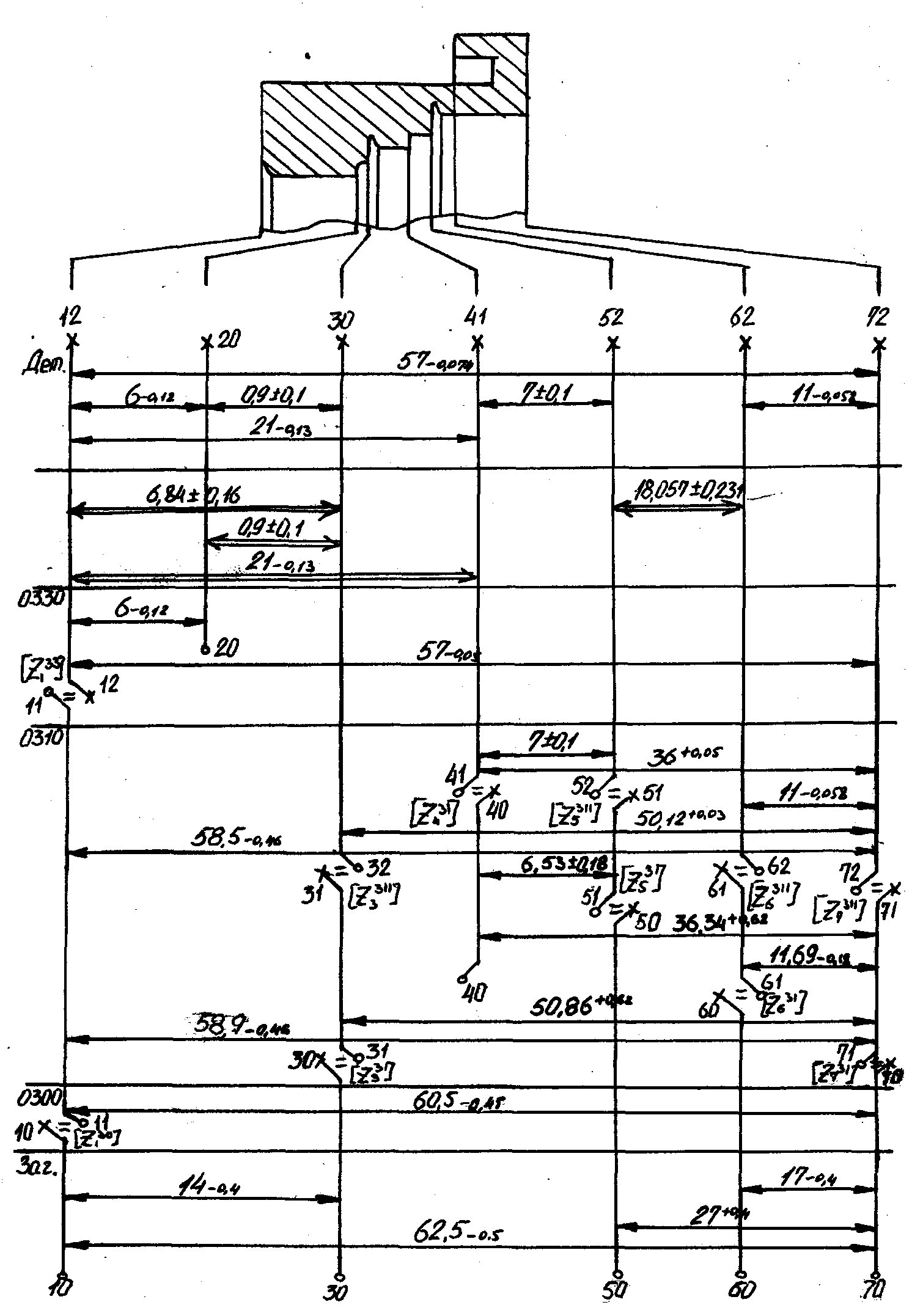

Для проведения размерного анализа необходимо выявить, какие из торцевых поверхностей являются напусками, т.к. методика размерного анализа не предусматривает расчет напусков. В результате выше сказанного схема размерных связей будет иметь следующий вид.

Для поверхности 10:

Z₁³³_min=58,04-57=1,04 мм

Z₁³³_max=58,5-56,926=1,574 мм

Z₁³⁰_min=62-60,5=1,5 мм

Z₁³⁰_max=62,5-60,04=2,46 мм

Для поверхности 30:

Z₃³¹¹_min=0,8+5,88+58,04+50,86-57-58,9=0 мм

Z₃³¹¹_max=1+6+58,5+51,48-58,44-56,926=1,614 мм

Z₃³¹_min=60,05+50,86+13,6-58,5-62,5=3,51мм

Z₃³¹_max=60,5+51,48+14-58,44-62=5,54 мм

Для поверхности 40:

Z₄³¹_min=58,04+36,34+20,87-57-58,9=0,65 мм

Z₄³¹_max=58,5+21+36,96-56,926-58,44=1,094 мм

Для поверхности 50:

Z₅³¹¹_min=58,04+20,87+6,9+36,34-57-58,9-6,71=0,46 мм

Z₅³¹¹_max=21+7+58,5+36,96-56,926-58,44-6,35=1,744 мм

Z₅³¹_min=36,34+60,05-58,9-6,71-27,4=3,38 мм

Z₅³¹_max=36,96+60,5-58,44-6,35-27=5,67 мм

Для поверхности 60:

Z₆³¹¹_min=11,51+58,04-58,9-11=0 мм

Z₆³¹¹_max=11,69+58,5-58,44-10,942=0,808 мм

Z₆³¹_min=16,6+58,44-60,5-11,69=2,85 мм

Z₆³¹_max=17+58,9-60,04-11,51=4,35 мм

Для поверхности 70:

Z₇³¹¹_min=58,44-58,5=0 мм

Z₇³¹¹_max=58,9-58,04=0,86 мм

Z₇³¹_min=60,04-58,9=1,14 мм

Z₇³¹_max=60,5-58,44=2,06 мм

Замыкающие звенья:

А_min=56.926-21-7.1-11=17.826 мм

А_max=57-20,87-6,9-10,942=18,288 мм

Исполнительский размер А=18,0570,231

В_min=56,926-36,05=20,876 мм

В_max=57-36=21 мм

Исполнительский размер В=21_-0,124

С_min=56,926-50,15=6,776 мм

С_max=57-50,12=6,88 мм

Исполнительский размер В=6,8280,052

D_min=56,95-6-50,15=0,8 мм

D_max=57-5,88-50,12=1 мм

Исполнительский размер D=0.90,1
