3. Пассажирские подвесные канатные дороги
Все канатные дороги по характеру движения подвижного состава разделяют на маятниковые (с возвратно-поступательным движением) и кольцевые (с кольцевым движением). В соответствии с особенностями пути, по которому перемещается подвижной состав, различают дороги с неподвижным несущим канатом (двухканатные и дороги с самоходными вагонами) и с подвижным несуще-тяговым канатом (одноканатные дороги).
Под одноканатными понимают дороги, у которых несущий канат одновременно является тяговым.
Двухканатные дороги имеют раздельный несущий и тяговый канаты, причем число каждого из таких канатов может быть больше одного.
Одноканатные кольцевые дороги разделяют:
- кресельные,
- гондольные,
- пульсирующие,
- буксировочные.
Кресельные дороги, подвижной состав которых (кресла или полуоткрытые одно- или двухместные кабины) постоянно сцеплен с несуще-тяговым канатом, благодаря простоте конструкции и эффективности использования нашли наибольшее распространение, исключая буксировочные.
Одноканатные гондольные дороги с автоматически отцепляемыми от несуще-тягового каната на станциях четырех- и шестиместными кабинами или двух-, трех- или четырехместными креслами более комфортабельны, чем кресельные, но и более сложны.
Пульсирующие одноканатные дороги с не отцепляемыми кабинами или креслами по простоте конструкции и надежности приближаются к кресельным.
Буксировочные канатные дороги (БКД) служат для транспортирования горнолыжников по заснеженному склону вверх путем буксирования.

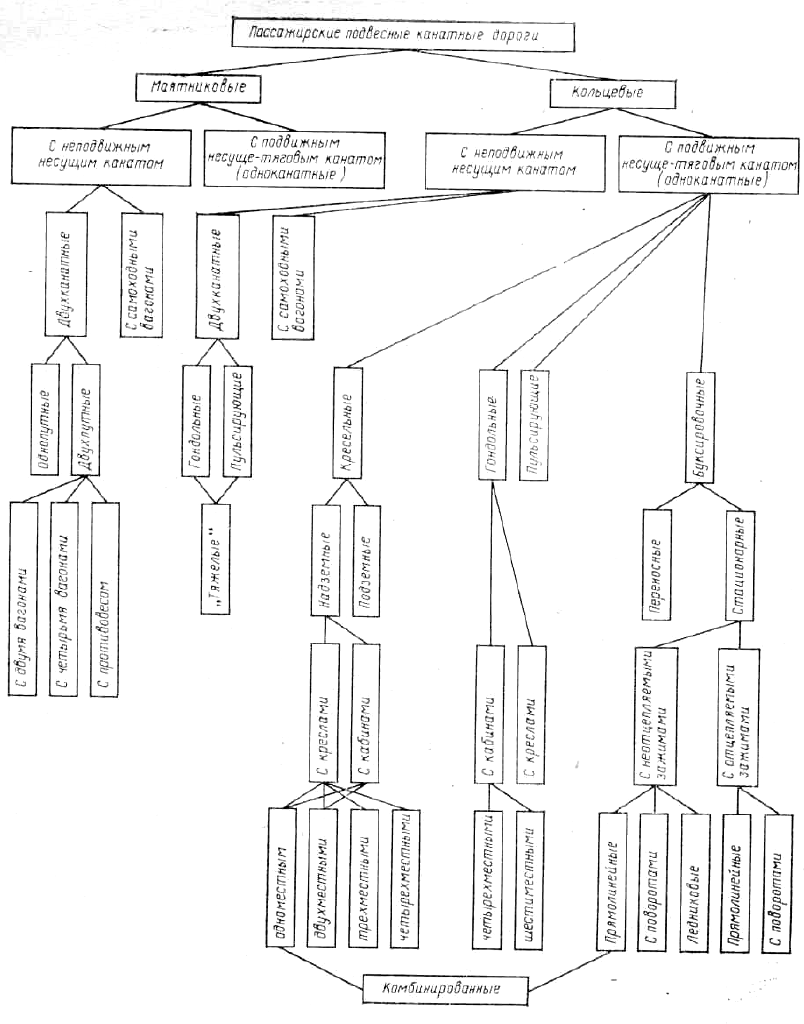

Рис. 21.3. Классификация пассажирских подвесных канатных дорог

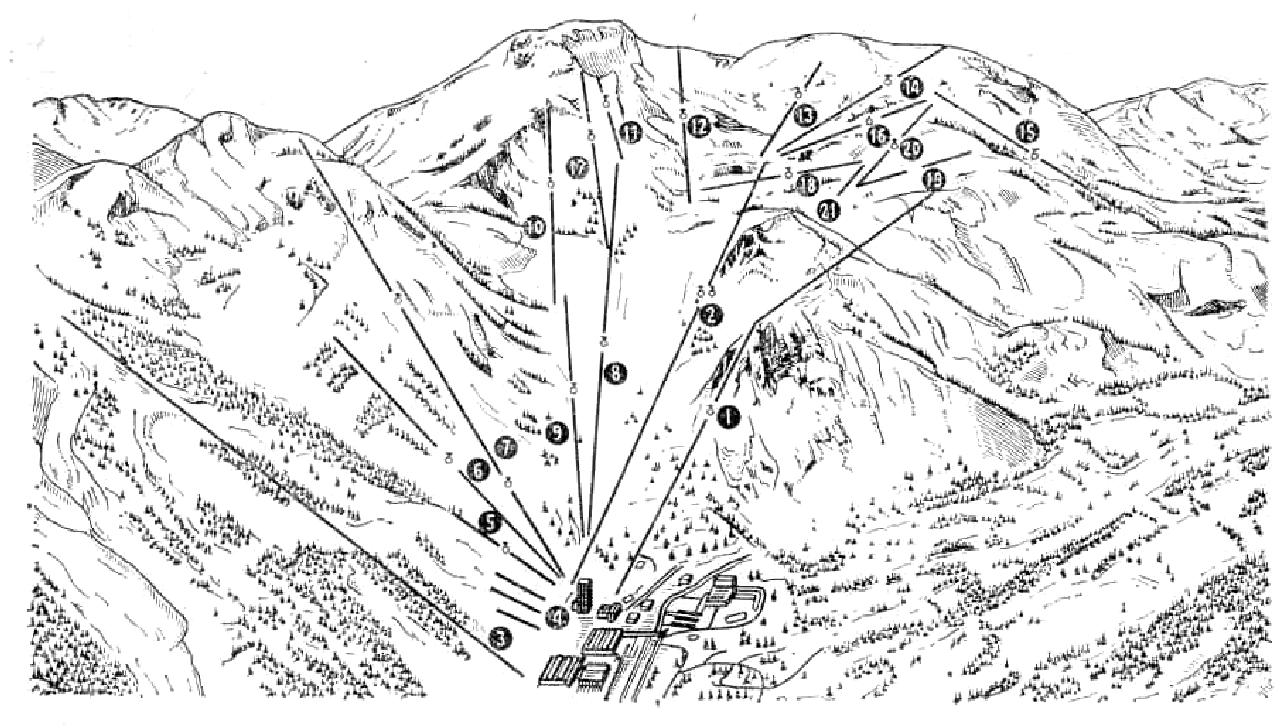

Рис. 21.4. Подвесные канатные дороги комплекса Скво-Велли:1 – маятниковая; 2 – гондольная; 3 – с двухместными креслами; 4 – буксировочные типа «Пома» (6 шт.); 5..10 – с двухместными креслами; 11 – с одноместными креслами; 12..21 – с двухместными креслами
Одноканатные – несущий канат является одновременно тяговым.
Область применения – для перевозки людей через различные природные препятствия (горная местность, водные преграды, перевозка пабочих в рудниках и шахтах.
4. Кресельные подвесные канатные дороги
Главной особенностью кресельных ПКД, определяющей надежность и простоту их конструкции и эксплуатации, является то, что при работе дороги подвижной состав (кресла или полуоткрытые кабинки на одного- двух пассажиров) не отцепляется от несуще-тягового каната, а движется вместе с ним непрерывно, при этом посадка и высадка пассажиров происходят на ходу.
Пропускная способность современных кресельных ПКД значительная и в одинарных дорогах для лыжников достигает 1600 чел/ч при двухместных и 1800 чел/ч при трехместных креслах.

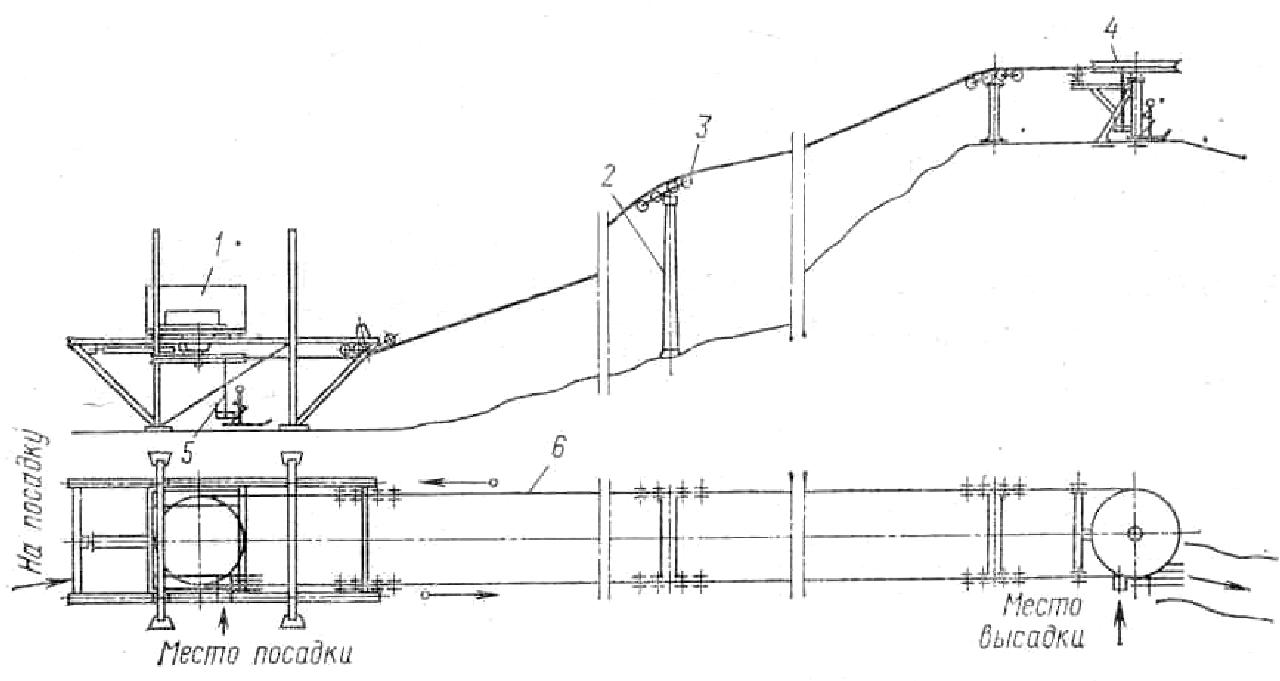

Рис. 21.5. Схема кресельной подвесной канатной дороги: 1 – нижняя конечная станция; 2 – опора с поддерживающими роликами; 3 – роликовые батареи; 4 – верхняя конечная станция.
Кресельная дорога (рис. 21.5) содержит нижнюю 1 и верхнюю 4 конечные, а иногда и промежуточные, станции, между которыми натянут замкнутый счалкой в кольцо подвижный несуще-тяговый канат 6. Вдоль всей дороги (линии) расставлены опоры 2 с поддерживающими канат роликами, собранными в роликовые батареи 3. Расстояния между опорами (пролеты) выбираются с учетом многих факторов и в среднем составляют 120-150 м.
К несуще-тяговому канату подвешены с постоянным шагом открытые кресла 5, непрерывно движущиеся вместе с ним в одном направлении («правое» движение - против и «левое» - по часовой стрелке). Вместо кресел, особенно удобных для перевозки лыжников с пристегнутыми лыжами на ногах, иногда используют легкие полуоткрытые кабинки. Подвески кресел или кабин соединяют с канатом с помощью сцепных приборов в виде зажимов, обычно пружинно-винтового действия.
Скорость движения на кресельных дорогах ограничена условиями безопасной посадки и высадки на ходу и не превышает 2,8 м/с.
На одной из конечных станций дороги устанавливают привод несуще-тягового каната.
Привод содержит горизонтальный канатоведущий фрикционный шкив, диаметр которого (3-4 м) равен колее дороги, редукторную часть, тормоза и, как правило, электродвигатель.
Канат обычно охватывает футерованный резиной желобчатый обод шкива на дуге 180°. На противоположной станции устанавливают не приводной горизонтальный шкив такого же диаметра, который может быть стационарным (обводной шкив) или подвижным в осевом направлении (натяжной шкив). Зажимы кресел устроены так, что могут беспрепятственно обходить шкив вместе с канатом.
В передней части нижней и верхней станций обычно находятся площадки для посадки и высадки пассажиров. Объезд пассажирами концевых шкивов, как правило, не допускается.
При необходимости площадки для посадки и высадки могут быть предусмотрены и в промежуточных точках трассы (в местах с благоприятным рельефом).
Часовая пропускная способность (чел/ч) дороги в одном направлении
,
где
– вместимость кресла или кабины, чел;
t - интервал движения, с;
l - расстояние между креслами или кабинами, м.
В качестве несуще-тяговых на кресельных дорогах применяют прядевые канаты грузо-пассажирского назначения из проволоки высшей марки («В») односторонней (допускается крестовая) свивки с линейным касанием проволок в прядях и органическим сердечником.
Рекомендуются канаты из оцинкованной (при их отсутствии светлой) проволоки, нераскручивающиеся:
- при диаметрах до 28 мм - типа ЛК-0 (по типу «СИЛ») конструкции 6х19 (1+9+9)+1 о. с. по ГОСТ 3077-80,
- при диаметрах свыше 28 мм - типа ЛК-Р (по типу «Варрингтон») конструкции 6х19 (1+6+6/6)+1 о. с. по ГОСТ 2688-80.
В качестве натяжных используют прядевые канаты грузо-пассажирского назначения из проволоки марки «В», крестовой свивки с линейным касанием проволок в прядях и органическим сердечником.
Рекомендуется применять канаты из оцинкованной проволоки для средних условий работ, нераскручивающиеся типа ЛК-Р конструкции 8х19 (1+6+6/6)+1 о. с. по ГОСТ 7670-80 или типа ЛК-РО конструкции 6х36 (1+7+7/7+14)+1 о. с. по ГОСТ 7668-80.
