2. Системи каналізації

Видалення стічних вод за межі населених місць і промислових підприємств проводиться по трубах і каналах, як правило, самопливно, у зв'язку з чим вони прокладаються з похилами. Використання при видаленні стічних вод гідравлічного транспорту є найбільш доцільним в техніко-економічному і санітарному відношенні.

Рис. 1.1. Поперечний розріз вулиці міста з підземними мережами:

1-3 - кабельні мережі; 4 - газопровід; 5 - побутова каналізація; 6 - дощова каналізація; 7 - водопровід; 8 - теплофікація; 9 - дощоприймачі; 10 - дренаж трамвайних колій

У сучасних упорядкованих містах для видалення і знешкодження стічних вод влаштовують системи централізованої каналізації, що складаються з каналізаційних мереж, насосних станцій, очисних споруд і випусків.

Залежно від того, які категорії стічних вод відводить каналізаційна мережа, розрізняють загальносплавну і раздільну (повні і неповні) системи каналізації.

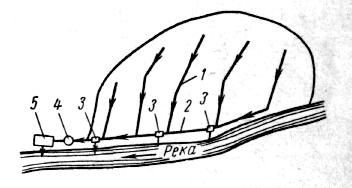

Рис. 1.2. Схема загальносплавної системи каналізації:

1 - колектори; 2 - головний колектор; 3 - камери з зливоспусками; 4 – насосна станція; 5 - очисні споруди

Загальносплавна система каналізації (рис. 1.2) передбачає пристрій однієї підземної мережі труб і каналів для прийому і відведення всіх категорій стічних вод. В цілях зменшення розмірів головних колекторів на них встановлюються камери з зливоскидами - споруди, через які скидається в найближчу водну протоку частина суміші дощових і виробничо-побутових стічних вод під час сильних дощів (злив).

Роздільна система каналізації може бути повною і неповною.

Повна роздільна система каналізації (рис. 1.3) передбачає укладання двох і більш підземних мереж труб і каналів; у одну з них приймаються і по якій відводяться побутові і забруднені виробничі стічні води на очисні споруди

Рис. 1.3 Схема повної роздільної системи каналізації:

1 -2 - побутова мережа; 3-4 - дощова мережа; 5 - насосна станція і очисні споруди

(можуть бути влаштовані і окремі виробничі мережі), по іншій - дощові, талі, дренажні і умовно чисті виробничі стічні води відводяться в найближчі водні протоки, у тому числі і розташовані в межах населених місць, а також в яри і непроточні водоймища при задоволенні санітарно-гігієнічних вимог.

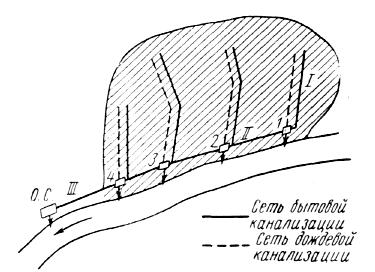

Рис. 1.4. Схема напівроздільної системи каналізації:

І - колектор; ІІ - головний колектор; ІІІ - заміський колектор; О. С. – очисні споруди; 1-4 - з’єднувальні камери

Неповна роздільна система каналізації передбачає укладання підземної побутової мережі з труб і каналів і пристрою відкритої (поверхневої) дощової мережі, що складається з вуличних лотків, кюветів і канав.

Каналізаційну мережу, призначену для прийому і відведення суміші побутових і забруднених виробничих стічних вод в межах промислових підприємств, називають виробничо-побутовою, а для прийому і відведення атмосферних вод - дощовою.

Різновидами загальносплавної і роздільної систем каналізації є напівроздільна і комбінована системи.

Напівроздільна каналізація (рис. 1.4) передбачає пристрій двох мереж підземних труб і каналів, з яких по одній побутовій мережі відводяться побутові, забруднені виробничі стічні води і перші потоки брудних дощових вод, а по іншій - дощової мережі - видаляються відносно чисті дощові і умовно-чисті виробничі стічні води.

Розділення дощових вод на дві категорії - чисті і забруднені, а також злиття забруднених вод з побутовими відбувається в спеціальних камерах, званих з’єднувальними. Починаючи від цих камер, по побутовій мережі відводяться побутові, виробничі і забруднені дощові стічні води за межі населених місць, де перед випуском у водоймища піддаються очищенню. По дощовій же мережі від з’єднувальних камер чисті дощові води по найкоротшій відстані прямують в найближчі водоймища. Будівництво побутової мережі здійснюється глибше, ніж дощової мережі, з тим, щоб забезпечити прийом перших забруднених потоків дощових вод.

Комбіновані системи каналізації допускають влаштування в різних районах населеного місця мереж по різній системі.

Виникають вони в містах, що мають загальносплавну каналізацію. При розширенні території населеного місця в нових районах міста прокладаються в першу чергу побутові мережі, що приєднуються до колекторів загальносплавної каналізації, які, як відомо, за відсутності дощів мало завантажені.
