Ж.1.3 Расчёт усилия закрепления
Ж.1.3.1 Закрепление заготовки в приспособлении производится левым подвижным кулачком, имеющим призматическую поверхность.
Усилие закрепления создаётся пневмоцилиндром и передаётся на кулачок с помощью Г-образного рычага.
Для выбора размера пневмоцилиндра при проектировании приспособления необходимо определить усилие резания, возникающее в процессе обработки паза.
Ж.1.3.2 Определение мощности резания
Геометрические параметры принятого режущего инструмента (концевой фрезы) из быстрорежущей стали Р18:
- диаметр фрезы, Dф = 8 мм;
- ширина фрезы, В = 8 мм;
- число зубьев фрезы, z = 4 шт.;
Рассчитанные режимы резания:
- подача на зуб, Sz = 0,015 мм/зуб ;
- частота вращения шпинделя, n = 3450 мин-1;
- глубина резания, t = 6 мм;
- фактическая скорость резания, Vф = 81,3 м/мин.
Мощность резания, Nрез, кВт, вычисляем по формуле
Nрез = 3,36·10-5·Dф-0,14·t0,86·Sz0,72·B·z·n. (Ж.1)
Nрез = 3,36·10-5·8-0,14·60,86·0,0150,72·8·4·3450 = 3,1 кВт.
Усилие резания, Рz; кг.
Рz = Nрез·102·60/Vф. (Ж.2)
Рz = 3,1·102·60/81,3 = 233, 4кг.
Ж.1.3.3 Определение стандартного диаметра поршня
Необходимое усилие закрепления детали, Nз, кг, определяем из условия:
Nз ≥ 2Рz, (Ж.3)
тогда Nз = 2·Рz = 2·233,4 = 466,8кг.
С учётом соотношения плечей Г-образного рычага (l1, l2) и исходя из уравнения равенства моментов необходимое усилие на штоке пневмоцилиндра, Qшт, кг, составит:
Nз·l1 = Qшт·l2, (Ж.4)
тогда Qшт = Nз·l1/l2 = 466,8·60/80 = 350,1кг.
Усилие на штоке достигается в результате подачи сжатого воздуха в штоковую полость пневмоцилиндра:
Qшт = Рв·π·(Dn2 – dшт2)·η/4, (Ж.5)
где Рв – давление сжатого воздуха, кг/см2;
Dn – диаметр поршня, см;
dшт – диаметр штока, см
η – коэффициент полезного действия.
Для расчетов Рв = 4кг/см2; dшт = 20мм; η = 0,9.
Выразим из формулы (Ж.5) диаметр поршня пневмоцилиндра:
см
= 111,3мм.
Принимаем стандартный диаметр поршня по ГОСТ 6540:
Dn = 125мм; dшт = 20мм.
Ж.1.3.3 Определение фактического усилия закрепления заготовки
Уточняем усилие на штоке по принятому диаметру поршня по формуле (Ж.5)
Qшт факт = 4·3,14·(12,52 – 22)·0,9/4 = 430,2кг.
Тогда фактическое усилие закрепления заготовки с учётом соотношения плечей Г-образного рычага по формуле (Ж.4)
Nз факт = Qшт·l2/l1 = 430,2·80/60 = 573,6кг.
То есть усилие закрепления заготовки больше усилия резания в 2,4 раза, следовательно, заготовка закреплена надёжно.

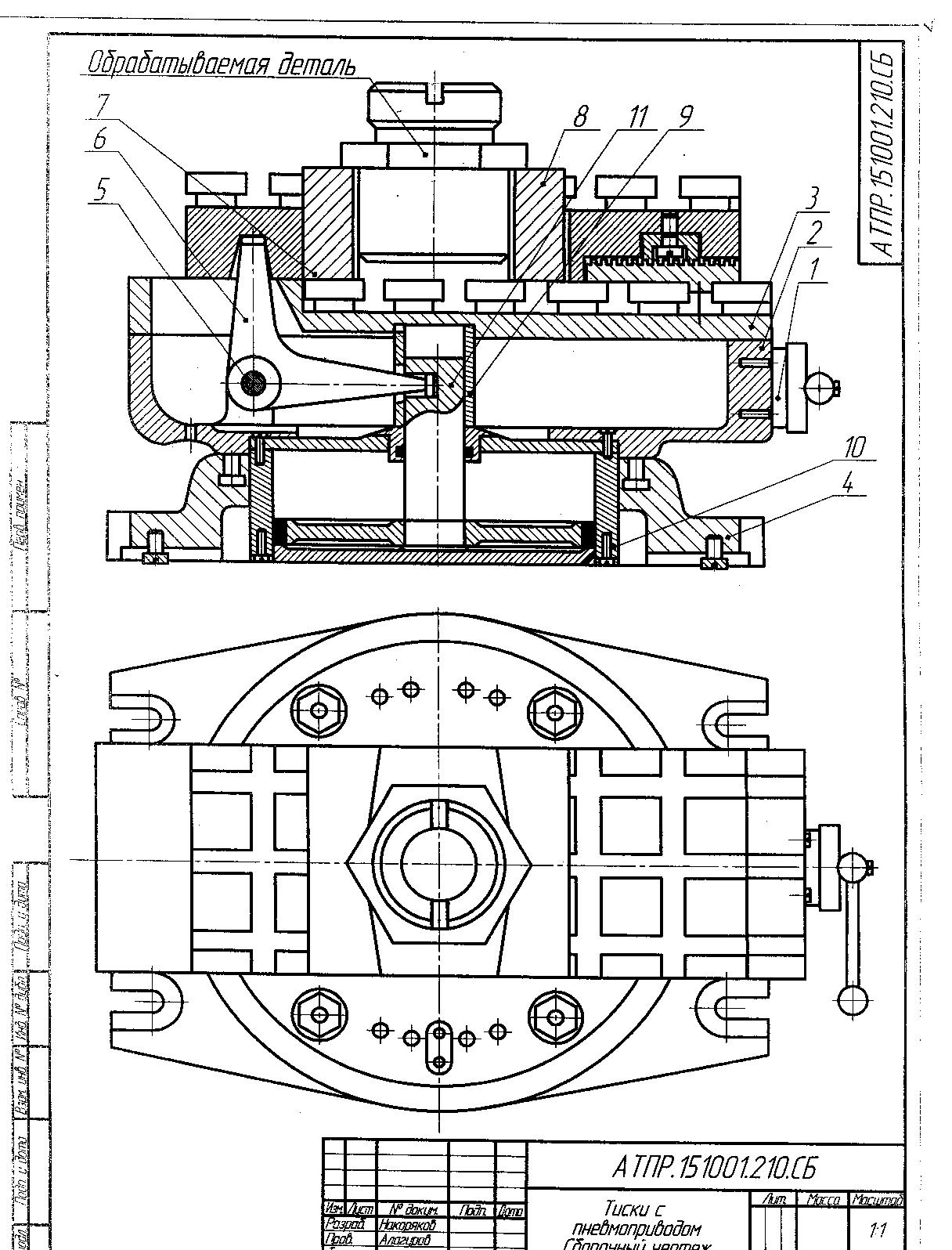

Рисунок Ж.1 – Конструкция станочного приспособления

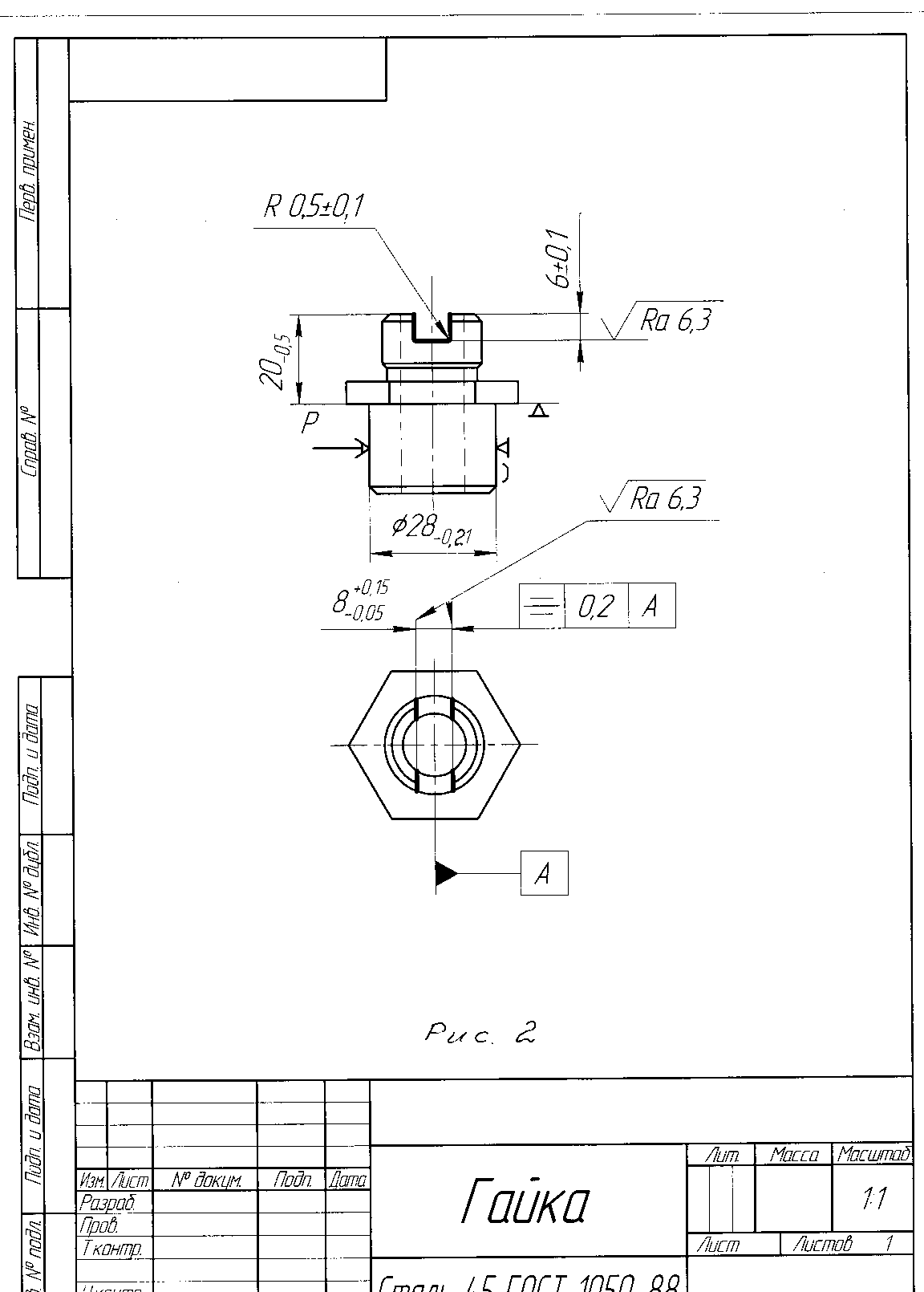

Рисунок Ж.2 –
О
перационный
эскиз детали
Приложение и
(справочное)
Физико-механические свойства конструкционных материалов

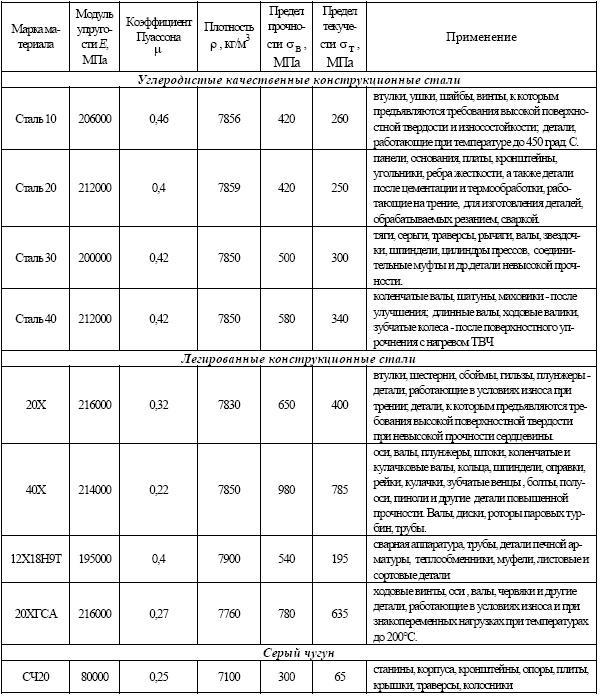

Физико-механические свойства распространённых конструкционных сталей и чугунов представлены в таблице И.1
Т а б л и ц а И.1 - Физико-механические свойства материалов
О
кончание
таблицы И.1
Приложение к
(справочное)
Технические характеристики металлорежущих станков

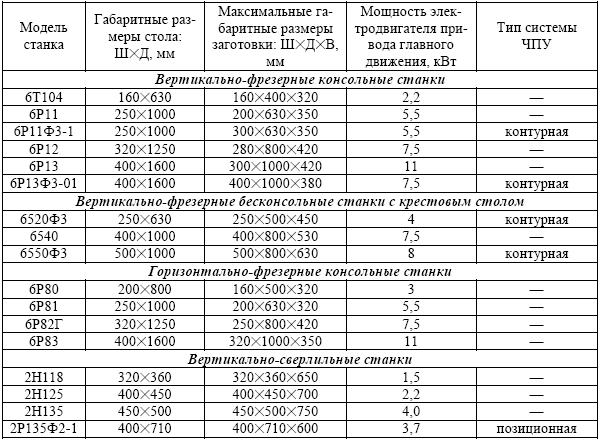

Краткая техническая характеристика металлорежущих станков фрезерной и сверлильной групп представлена в таблице К.1.
Т а б л и ц а К.1 - Техническая характеристика станков
