2. Усилитель как линейный четырёхполюсник
В области малых сигналов нелинейные искажения, вносимые активными и пассивными элементами незначительны, поэтому усилительные каскады для малых сигналов возможно считать линейными устройствами. В этом случае, усилитель можно представить и рассматривать в виде линейного четырехполюсника.
Рис.2.1. Линейный четырехполюсник
2.1. Y-параметры и их связь с основными параметрами и характеристиками усилителя
Выразим входные и выходные токи через Y-параметры усилителя:
. |
(2.1) |
Таким образом, из выражения можно определить все Y-параметры усилителя:
– входная проводимость;
– проводимость внутренней обратной связи;
– крутизна;
– выходная проводимость.
Эквивалентная схема линейного четырехполюсника:
Рис.2.2. Эквивалентная схема нагруженного четырехполюсника
Выходное напряжение и коэффициент усиления для нагруженного четырехполюсника записываются в виде:
, |
(2.2) |
. |
(2.3) |
Из выражения (2.3) для коэффициента усиления видно, что любое подключение нагрузки к усилителю приводит к уменьшению коэффициента передачи. С увеличением коэффициента усиления входное сопротивление усилителя снижается, а выходное сопротивление – увеличивается:
, |
(2.4) |
. |
(2.5) |
Существуют оптимальные соотношения между параметрами усилителя ( , , , ), при которых достигается требуемое усиление сигнала при устойчивой работе самого усилителя.
2.2. Виды соединений четырёхполюсников
Различают четыре вида соединения четырехполюсников: Y-типа, Z-типа, G-типа, H-типа.
Параллельное соединение по входу и по выходу (соединение Y-типа).

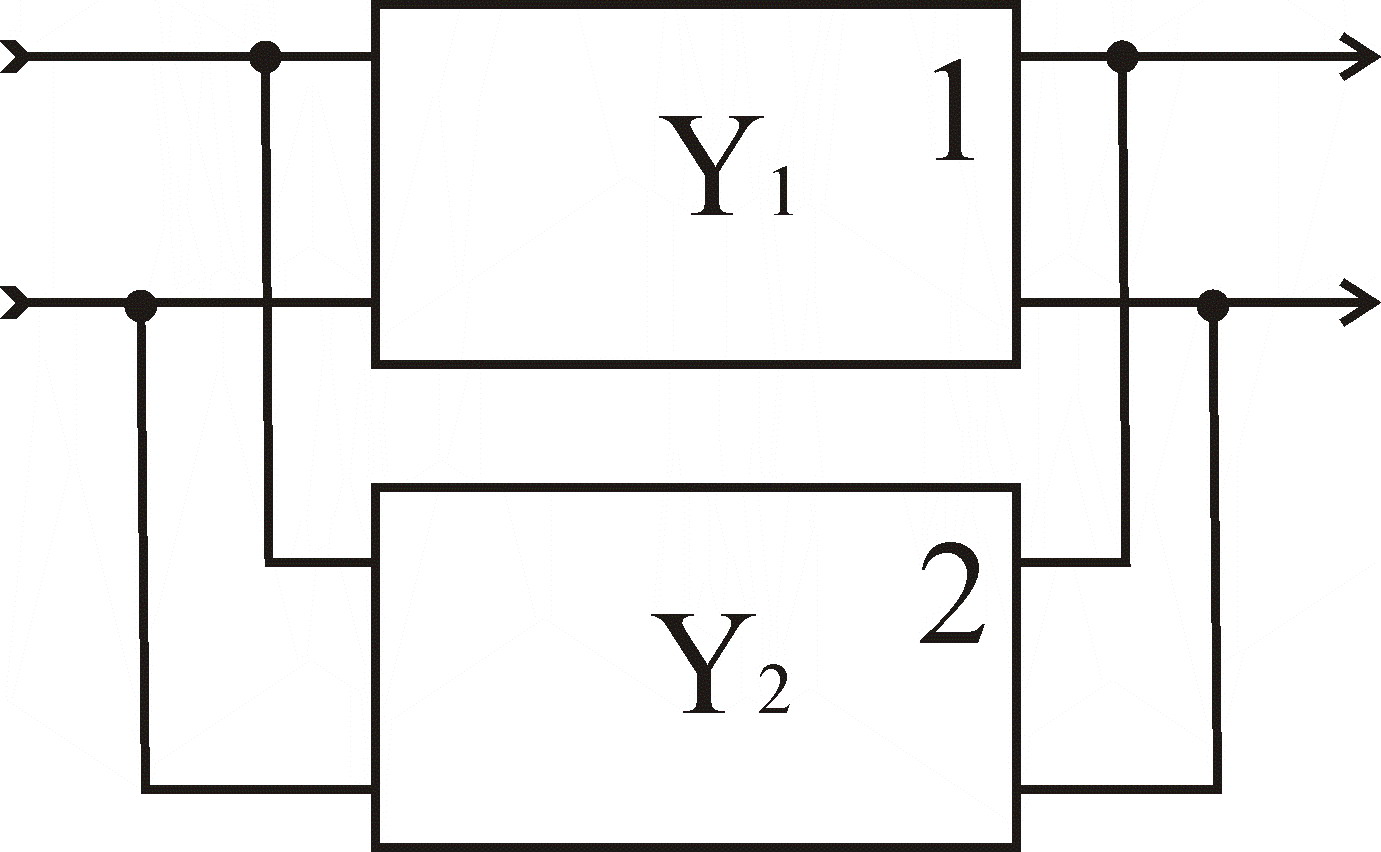

Рис.2.3. Схема соединения Y-типа
Параметры четырехполюсника, состоящего из двух четырехполюсников, соединенных таким образом определяются матрицей:
. |
(2.6) |
Примером такого соединения является схема включения операционного усилителя (обратная связь Y-типа):
Рис.2.4. Схема инвертирующего включения операционного усилителя
Последовательное соединение по входу и по выходу (соединение Z-типа)

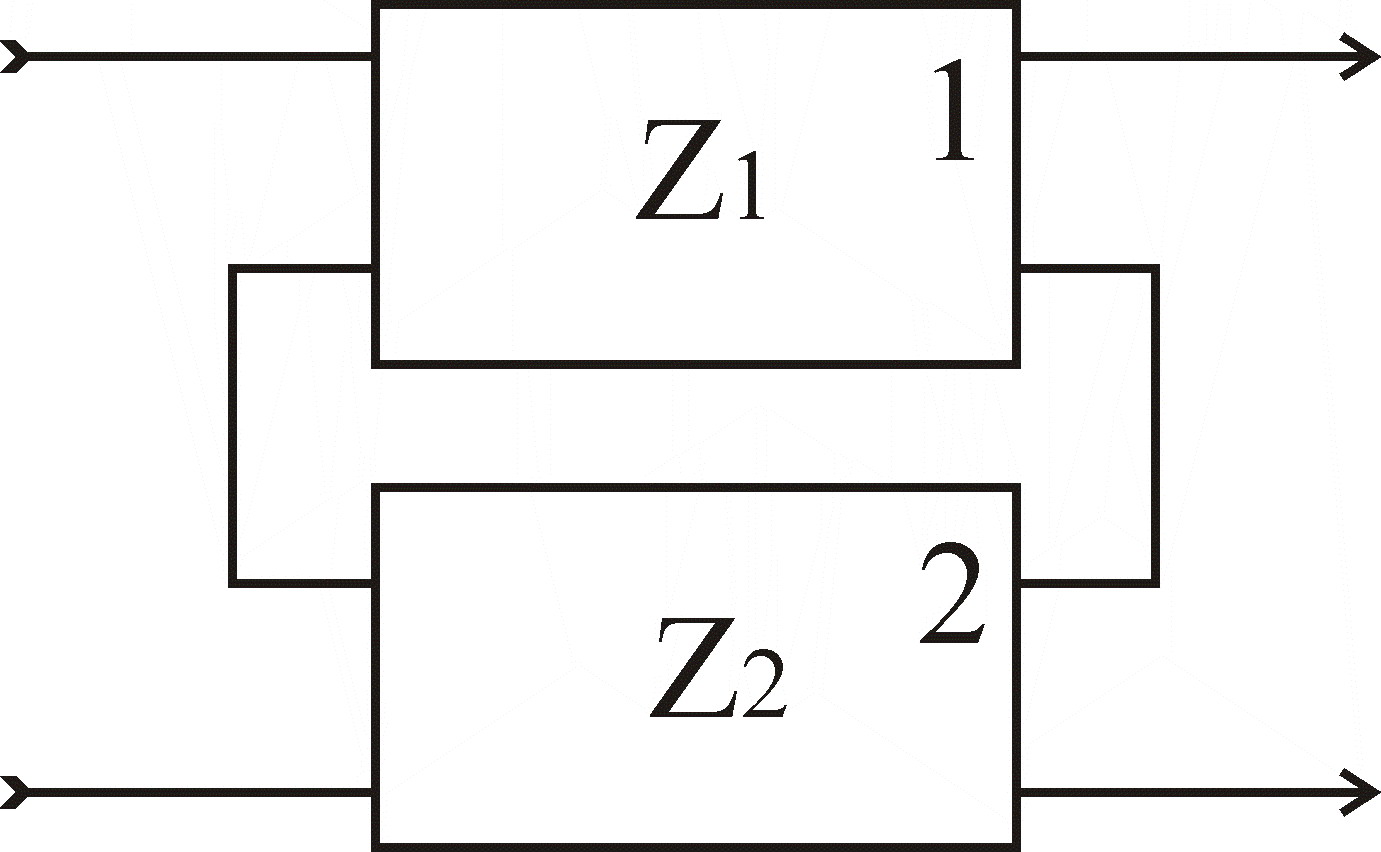

Рис.2.5. Схема соединения Z-типа
Параметры четырехполюсника, состоящего из двух четырехполюсников, соединенных таким образом определяются матрицей:
. |
(2.7) |
Примером такого соединения является обратная связь Z-типа:
Рис.2.6. Схема усилительного каскада с обратной связью Z-типа
Последовательное соединение по входу и параллельное по выходу (соединение H-типа)
Рис.2.7. Схема соединения H-типа
Параметры четырехполюсника, состоящего из двух четырехполюсников, соединенных таким образом определяются матрицей:
. |
(2.8) |
Примером такого соединения является эмиттерный повторитель:
Рис.2.8. Схема эмиттерного повторителя
Параллельное соединение по входу и последовательное по выходу (соединение G-типа)
Рис.2.9. Схема соединения G-типа
Параметры четырехполюсника, состоящего из двух четырехполюсников, соединенных таким образом определяются матрицей:
. |
(2.9) |
Примером такого соединения является каскад по схеме с общей базой:
Рис.2.10. Схема с общей базой
Контрольные вопросы
В каком случае усилитель можно рассматривать как линейный четырехполюсник?
Если усилитель описан системой Y-параметров.
Если нелинейные искажения, вносимые активными и пассивными элементами малы.
Если линейные искажения не превышают допустимых значений при малой амплитуде входного сигнала.
Если амплитуда сигнала на входе не превышает допустимых значений.
Если температура усилителя невысока и внутренние шумы незначительны, а параметры активных и пассивных элементов стабильны.
Как сопротивление нагрузки влияет на коэффициент усиления?
Любое подключение нагрузки к усилителю приводит к уменьшению коэффициента передачи.
Любое подключение нагрузки к усилителю приводит к увеличению коэффициента передачи.
Никак.
Каким образом входное и выходное сопротивления зависят от коэффициента усиления?
С увеличением коэффициента усиления входное сопротивление усилителя увеличивается.
С увеличением коэффициента усиления выходное сопротивление усилителя снижается.
С увеличением коэффициента усиления входное сопротивление усилителя снижается, а выходное сопротивление увеличивается.
С увеличением коэффициента усиления входное сопротивление усилителя увеличивается, а выходное сопротивление снижается.
Никак не зависят.
