6.5. Область применения буровых работ
По назначению скважины разделяются на следующие группы.
Картировочные, структурные, опорные, поисковые и разведочные скважины проходят при геологической съемке (геокартировании), поисках и разведке месторождений полезных ископаемых.
Эксплуатационные скважины бурят для добычи жидких и газообразных полезных ископаемых (вода, минеральные воды, рассолы, нефть и газ и др.).
Инженерно-геологические скважины проходят для изучения физико-механических свойств горных пород (грунтов) перед строительством инженерных сооружений.
Гидрогеологические скважины бурят с целью исследования качества и дебита подземных вод.
Вспомогательные (технические) скважины проходят для решения тех или иных задач в процессе строительства сооружений и на горных предприятиях (водопонижающие, замораживающие, водосбросные, вентиляционные, опережающие, воздухоподводящие, взрывные, скважины шпуры, специальные).
6.6. Механическое зондирование и опробование залежного слоя болот
Зондирование, стратиграфическоое бурение и отбор проб торфяной залежи, придонных отложений и подстилающего минерального грунта при исследовании болот и разведке торфяных месторождений осуществляется торфоразведочными бурами. Зонд, пробоотборник, штанги и рукоятка соединяются между собой с помощью втулки и запираются пальчиком с проточкой и пружинным фиксатором (рис. 6.6). Бурение осуществляется задавливанием, а отбор и захват пробы в форме колонки в зонде и пробоотборнике – поворотом (рис. 6.7). Действие бура основано на комбинированном способе вырезания из торфяной залежи отбираемой пробы в виде монолита с размерами, соответствующими керноприемным камерам зонда и пробоотборника. При задавливании бура в залежь производится вертикальное вырезание пробы острым наконечником пробоотборника с одной стороны, а при повороте бура рукояткой на нужной глубине производится окончательное отрезание пробы с другой острой боковой кромкой пробоотборника или зонда (горизонтальное резание) и заклинивание ее в приемной камере для подъема из залежи.

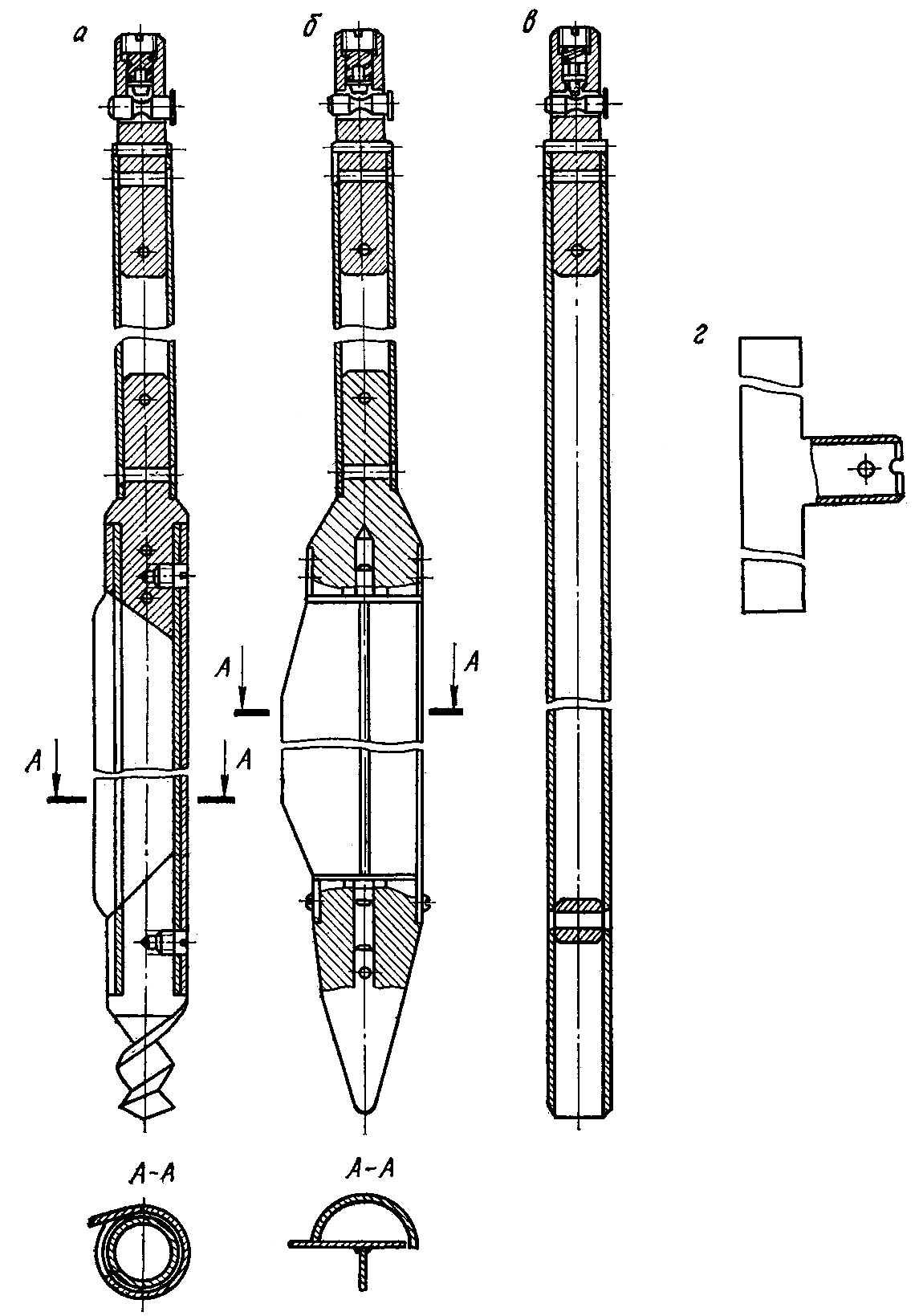

ТБГ-66
ТБГ-1
а
– зондировочный
челнок,
б
– челнок-пробоотборник,
в
– щтанга,
г –
ручка

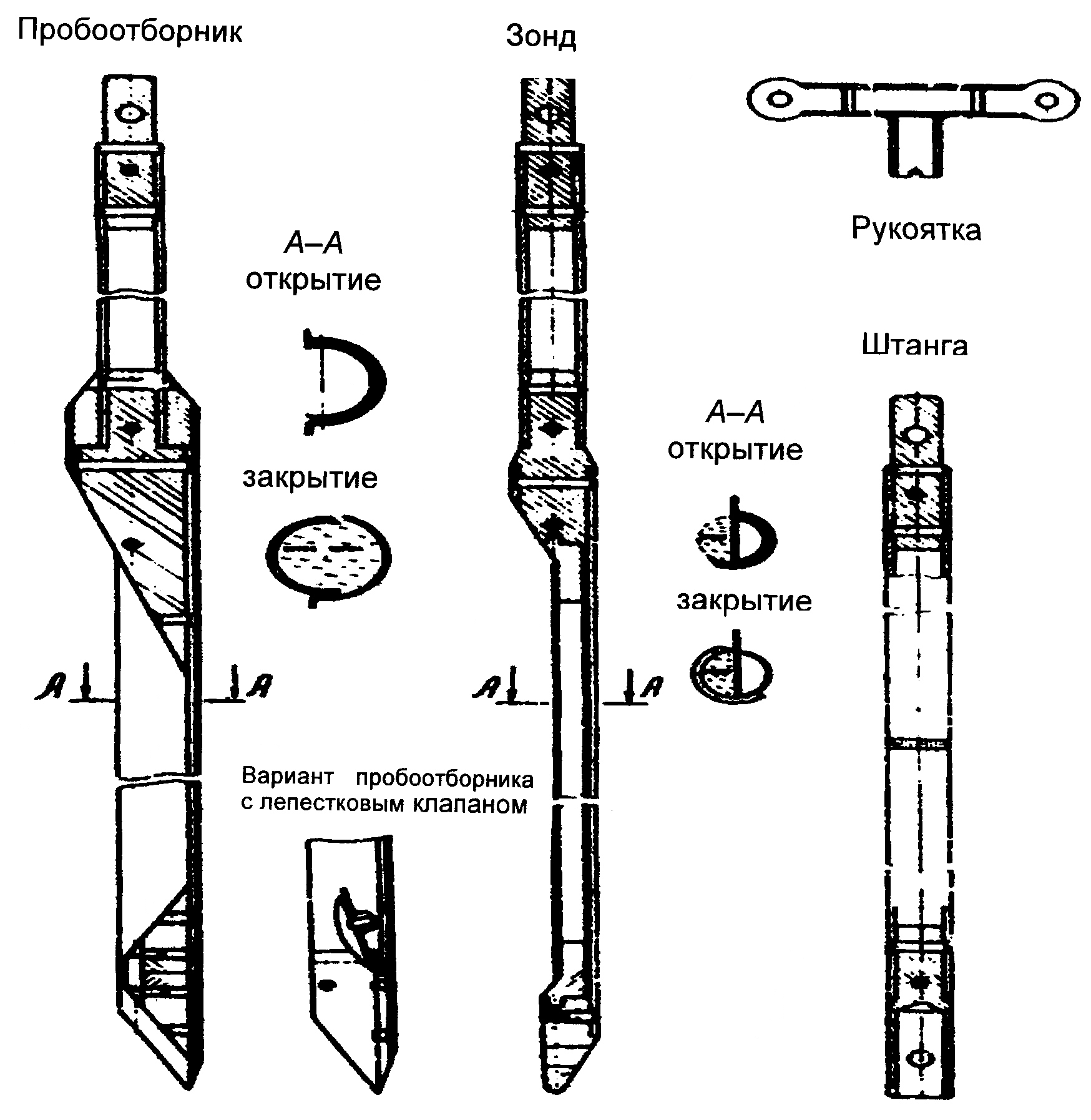

Рис. 6.6. Основные
конструктивные особенности торфоразведочных
буров
А–А
закрытие
А–А
открытие
Зондирование
торфяной залежипроизводится буром с
зондом, а стратиграфическое бурение и
отбор проб – буром с пробоотборником
(см. рис. 6.6, 6.7).
Технологический
процесс (цикл) зондирования и отбора
проб торфяной залежи, прослоек, придонных
отложений и подстилающего минерального
грунта состоит из следующих последовательных
операций:

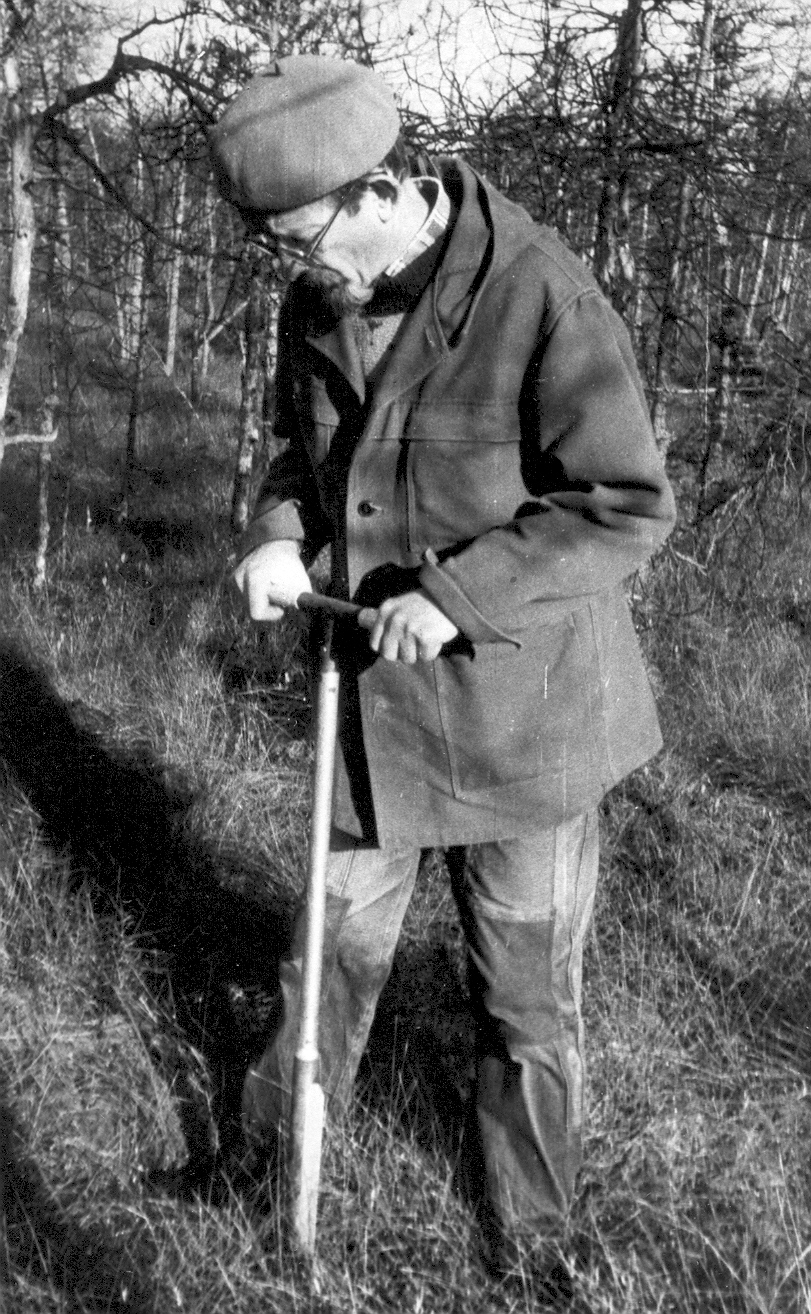

Рис. 6.7.
• сборка бура в рабочее положение (соединяются зонд или пробоотборник с ручкой);
• задавливание бура рукояткой на требуемую глубину в залежь производится:
при зондировании – с открытым зондом, т.е. когда ребро жесткости стабилизатора находится внутри зонда;
при отборе проб – с закрытым пробоотборником, который открывается только перед слоем отбора проб и в открытом состоянии задавливается в этот слой на глубину 0,5 м;
• поворот бура рукояткой в залежи на требуемой глубине на 1800 по часовой стрелке, если смотреть на бур сверху;
• подъем бура из залежи на поверхность и отсоединение штанг по мере подъема и извлечения бура из залежи;
• открывание зонда или пробоотборника для визуального просмотра отобранной пробы торфа, прослоек, придонных отложений (сапропель, мергель и др.) и подстилающих минеральных отложений и отбор образцов на лабораторный анализ;
• очистка и промывка керноприемной камеры от остатков отобранной пробы с целью подготовки зонда или пробоотборника к продолжению работы;
• в случае попадания в процессе работы на очень плотную залежь, минеральные прослойки или на слабый пень, проходку следует осуществлять легкими ударами (рывками) бура. Если не удается пробиться, бур извлекается на поверхность и процесс зондирования залежи или отбора проб осуществляется на новом месте в радиусе не более 2 м от пункта бурения;
• допускаемые усилия на бур при задавливании – 200 кг, при повороте – 10 кг (на конец рукоятки).
