Виды испытательных помех при испытаниях на внешнюю помехоустойчивость

Вид испытательных помех			Элемент прибора, на ко­торый воздействует испыта­тельная помеха
Обусловлен­ные гальваническими связями	Периодические	Симметричные	Система электропитания
		Противофазные	Тоже
		Несимметричные	Тоже
		Синфазные	Тоже
	Переходные	Симметричные	Система электропитания, информационные входы, выходы
		Противофазные	Тоже
		Несимметричные	Тоже
		Синфазные	Тоже
		Разряд статического электричества с при­ближающегося или с присоединенного электрода	Стенки прибора, элементы обслуживания
Обусловлен­ные полем	Периодические	Емкостная связь	Элементы прибора и схе­мы, действующие как ан­тенны
		Магнитная связь	Тоже
	Переходные	Емкостная связь	Тоже
		Магнитная связь	Тоже

Пере­ходные помехи, действующие на определенные участки прибора, могут иметь разные полярности, а имеющиеся информаци­онные входы и выходы могут иметь различные значения поме­хоустойчивости. Поэтому при практических работах в области электромагнитной совместимости требуется для характеристики помехоустойчивости приборов ограничиваться в определенных условиях эксплуатации наиболее существенными значениями устой­чивости S_Fi.

Необходимо иметь в виду, что S_Fi часто являет­ся случайной величиной в основном по двум причинам, влияющим на воспроизводимость результатов. Первая обусловлена тем, что устройства автоматизации, особенно дискретные приборы, автоматы, могут иметь различные внутренние состояния, по-разному реагировать на внешние воздействия. Вторая отражает разбросы параметров помехоустойчивости отдельных элементов устройства, обусловленные условиями их изготовления.

Сказанное выше означает, что помехоустойчивость к внешним воздействиям S_Fj прибора, к определенному испытательному воздействию z_Pj может быть выражена статистическим рас­пределением, как показано на рис. 6.3. Она в этом случае может быть задана как статистическая величина , характеризующая, например, помехоустойчивость прибора с вероятностью 95%.

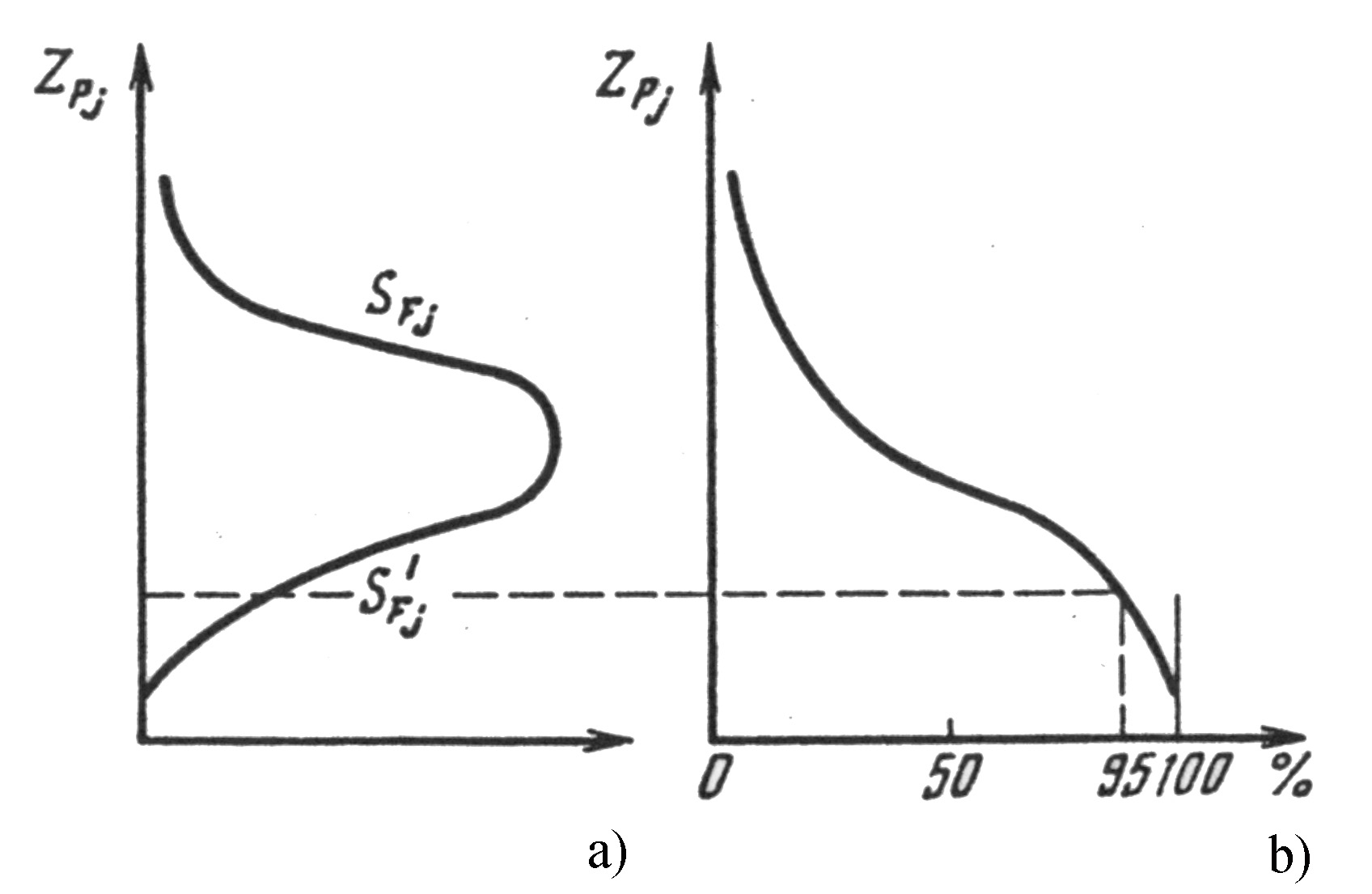

Р и с. 6.3. Помехоустойчивость S_Fj прибора при воздействии испытательной поме­хи z_Pj при определенных видах связи и элементах прибора:

а – статистическое распределение помехоустойчивости S_Fj от величины помехи z_Pj; б – функция распределения помехи z_Pj.

6.3. Требования к помехоустойчивости

При обеспечении внутренней помехоустойчивости S_Е при за­данных климатических условиях необходимо гарантиро­вать работоспособность рассматриваемого устройства. Напротив, требования к внешней помехоустойчивости связа­ны с экономическими проблемами, с учетом которых, с одной стороны, необходимо учитывать имеющиеся или ожидаемые в данном месте электромагнитные условия, а с другой стороны, риск и послед­ствия, связанные с возможной электромагнитной несовмес­тимостью.

Поэтому [1] выделены три класса требо­ваний к электрическим устройствам: классы А1, А2 и A3.

Класс А1 характеризуется пониженными требо­ваниями (например, к простейшим приборам домашнего обихо­да, игрушкам и т.д.).

Класс А2 характеризуется нормальные требованиями, предъявляемыми, например, к устройствам управления станка­ми, персональным компьютерам, сложным приборам домаш­него обихода.

Класс A3 характеризуется повышенными требованиями к таким устройствам, как приборы управления технологическими процессами, защи­ты, электромедицины.

На основе этого для определенного изделия можно устано­вить виды воздействующих помех zPj, например, приведенных в табл. 6.5, и в зависимости от классификации окружающей среды установить допустимых условия помехоустойчивости SFj отдельных требуемых ве­личин.

Таблица 6.5
