1.3 Тепловой расчет подшипника
а) Определяется коэффициент сопротивления шипа вращению по графикам, представленных на рисунке 1.3 для различных и l/d.
Рисунок 1.3 - Зависимость коэффициента сопротивления шипа вращению от эксцентриситета
б) Определяется количество теплоты, которое выделится в подшипнике в результате трения:
(1.5)
Эта теплота в основном отводится в циркулирующее через подшипник масло, часть ее передается также металлу вала и картера в окружающую среду.
в) Теплота, отводимая маслом:
, (1.6)
где М - количество масла, циркулирующее через подшипник, м3/ с
-теплоемкость масла, кДж/(кг-К);
- плотность масла, кг/м3;
- температура масла на выходе из подшипника и на входе в него, 0С.
Для применяемых в ДВС масел примерно постоянно и равно 1800- 1900 кДж/(м3-К).
, (1,7)
где - коэффициент, учитывающий масло, выходящее из нагруженной зоны подшипника (зона, в которой развиваются гидродинамические давления), определяется по графикам (рисунок 1.4) для различных значений
- коэффициент, учитывающий масло, циркулирующее через ненагруженную зону подшипника.
, (1,8)
где - коэффициент, определяется из графика (рисунок 1.5); - давление масла на входе в подшипник, МПа.
Рисунок 1,4 – Зависимость коэффициента расхода через нагруженную часть от эксцентриситета
|
Рисунок 1.5 - Зависимость коэффициента от эксцентриситета
|
Теплота, отводимая по металлу вала и картера в окружающую среду незначительна, поэтому при тепловом расчете ее, как правило, не учитывают.
Некоторые исходные данные для расчета:
- для карбюраторных двигателей
- для дизельных двигателей

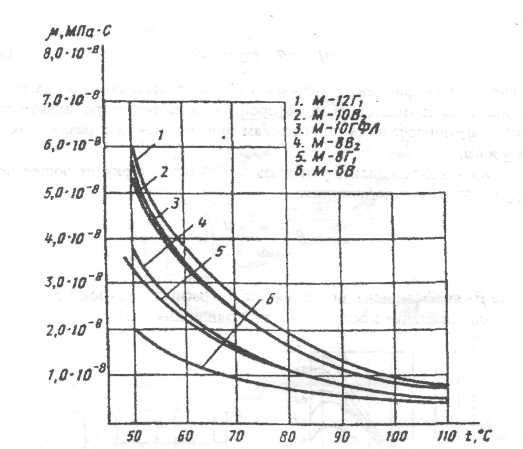

Рисунок 1.6 - Зависимость вязкости моторных масел от температуры
Рисунок 1.7 - График теплового баланса
1.4 Задания
Исходные данные для выполнения заданий представлены в приложении А.
1.4.1 Установление режима трения
Для прямого проверочного расчета подшипника в качестве исходных данных задаются его геометрические размеры; температурно - вязкостная зависимость масла сорт масла (рисунок 1.6); режим нагрузки
Цель расчета - установить режим трения в подшипнике путем сравнения минимальной толщины смазочного слоя с критическим значением . По исходным данным определяют коэффициент нагруженности и соответствующий ему относительный эксцентриситет . Для нескольких предполагаемых значений средних температур смазочного слоя . При полученных значениях определяют коэффициент сопротивления шипа вращению и коэффициенты расхода масла и . Условие теплового равновесия (рисунок 1.7) позволяет определить искомое значение , а вместе с ним , то в подшипнике обеспечивается режим жидкостного трения, иначе – режим граничного.
