3 Содержание

Пояснительная записка 4

Тема 1. Требования, предъявляемые стандартами ескд к выполнению чертежей. Построение очертания кулачка 5

Тем» 2. Построение трех видов по данному наглядному изображению предмета 11

Тема 3. Построение трех изображений и аксонометрической проекции предмета по его описанию 14

Тема 4. Построение трех изображений по двум данным. Выполнение разрезов и сечений 20

Тема 5. Построение линий «среза» 24

Тема 6. Построение третьего изображения по двум данным и линий перехода 28

Тема 7. Выполнение эскиза шестерни (зубчатого колеса) 39

Тема 8. Выполнение сборочного чертежа машиностроительного изделия 42

4 Пояснительная записка

Инженерная графика - одна из дисциплин, составляющих основу подго­товки инженеров по инженерно-техническим специальностям. Цель изучения инженерной графики ~ получить знания и навыки выполнения и чтения изо­бражений предметов на основе метода прямоугольного проецирования,.выпол­ненных в соответствии со стандартами ЕСКД научиться пользоваться стандар­тами и справочными материалами, получить навыки черчения и ознакомиться с современными способами машинного изготовления и размножения чертежей. Инженерная графика является первой ступенью обучения студентов, на кото­рой изучаются начальные правила выполнения и оформления конструкторской документации.

5

Тема 1. Требования, предъявляемые стандартами ескд к выполнению чертежей. Построение очертания кулачка

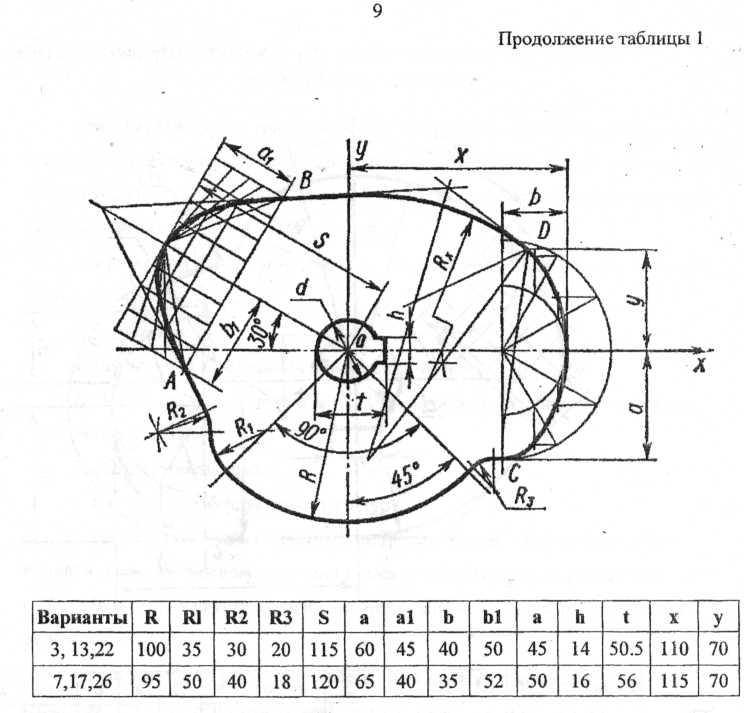

Задание. Построить очертание кулачка. Пример выполнения приведен на рис. 1. Данные для своего варианта взять из таблицы 1. Графическую работу выполнить на листе чертежной бумаги формата A3 карандашом.

Порядок выполнения. Изучить основные положения ГОСТ 2.301-68 (СТ СЭВ 1181-78) 2.302-68 (СТ СЭВ 1180-8), 2.303-68 (СТ СЭВ 1178-78), 2.304-81 (СТ СЭВ 851-78-СТ СЭВ 855-78), 2.306-68 (СТ СЭВ 860-78), 2.307-68, дан­ные в сборнике стандартов «Единая система конструкторской документации» и рекомендуемую литературу. Следует иметь рабочую тетрадь и записать в нее основные положения. Ознакомиться с содержанием чертежа к теме (рис. 1).

Указания по выполнению задания. В связи с огромным развитием авто­матики в самых разнообразных механизмах можно встретить плоские кулачки и копиры. В заданиях к теме 1 очертание кулачка включает две лекальные кри­вые и дугу радиуса R, которая определяет время «выстоя» механизма, полу­чающего движение от кулачка.

Построение кулачка в каждом варианте следует начинать с нанесения осей координат (Ох и Оу). Затем строятся лекальные кривые по заданным па­раметрам и выделяются их участки, входящие в очертание кулачка. После этого можно вычертить плавите переходы между лекальными кривыми. При этом следует учесть, что во всех вариантах через точку D проходит касательная к эл­липсу. Обозначение Rx показывает, что величина радиуса определяется по­строением. На чертеже вместо Rx надо проставить соответствующее число со знаком «*». Отверстие для вала и шпоночную канавку можно выполнить как в начале построения очертания кулачка, так и в конце.

11

Тема 2. Построение трех видов по данному наглядному изображению предмета

Задание. Построить три вида детали по данному наглядному изображе­нию в аксонометрической проекции. Пример выполнения дан на рисунке 2. Индивидуальные задания даны на рис. 3 (слева над изображением указаны но­мера вариантов).

Графическую работу выполняют на листе чертежной бумаги формата A3 карандашом.

Литература:

  1. Левицкий В. С. Машиностроительное черчение. - М., 1998.

  2. Чекмарев А. А., Осипов В. А. Справочник по машиностроительному черчению. - М., 2001.

Порядок выполнения:

  1. Изучить рекомендуемую литературу.

  2. Внимательно ознакомиться с конструкцией по ее наглядному изобра­ жению и определить основные геометрические тела, из которых она состоит.

  3. Выделить на листе бумаги соответствующую площадь для каждого ви­ да детали.

  4. Нанести тонко карандашом все линии видимого и невидимого контура, расчленяя деталь на основные геометрические тела.

  5. Нанести все необходимые выносные и размерные линии.

  6. Проставить размерные числа на чертеже.

  7. Заполнить основные надписи и проверить правильность всгх построений.

  8. Обвести чертеж карандашом.
