Введение
Одной из важнейших тем инженерной графики является «Простые и сложные разрезы». Данное пособие предназначено для лучшего усвоения этой темы и закрепления навыков черчения в графическом редакторе КОМПАС.
Если деталь полая или имеет внутреннее устройство в виде отверстий, углублений и т.п., на видах невидимые контуры изображают штриховыми линиями. Большое количество штриховых линий затрудняет чтение чертежа. Этого можно избежать, применяя условные изображения – разрезы. Разрезом называется изображение предмета при мысленном рассечении его одной или несколькими плоскостями. При этом часть предмета, расположенная между наблюдателем и плоскостью, мысленно удаляется. При разрезе внутренние линии контура, изображавшиеся на чертеже штриховыми линиями, становятся видимыми и изображаются сплошными основными линиями. В зависимости от числа плоскостей разрезы делятся на простые (при одной секущей плоскости) и сложные (при нескольких секущих плоскостях).
Простые разрезы могут быть:
горизонтальные – секущая плоскость горизонтальна;
вертикальные – секущая плоскость вертикальна. Вертикальные разрезы делятся на фронтальные и профильные;
наклонные – секущая плоскость наклонена к горизонтальной плоскости проекций. Наклонный разрез допускается изображать с поворотом.

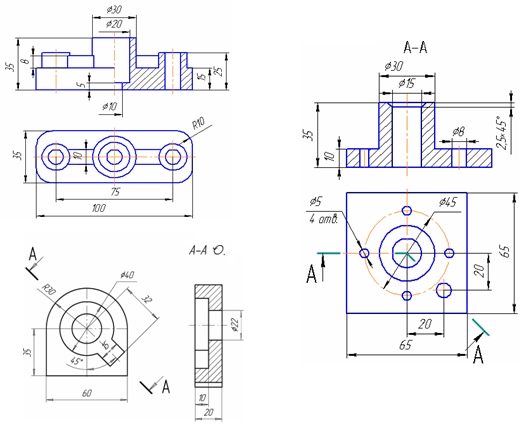

Руководствуясь предлагаемыми методическими указаниями, постройте три детали с разрезами. Для детали Опора выполните фронтальный разрез, для детали Стойка – ломаный, для детали Заслон – наклонный.
Для того, чтобы создаваемые модели не потерялись среди прочих, уже имеющихся на диске, создайте для их хранения отдельную папку.
Все графические работы, создаваемые в аудитории, сохраняются в папке Stud. В ней создается папка с именем группы и папка с фамилией студента, в которой сохраняются все индивидуальные задания. Работы, сохраняемые иначе, удаляются при техническом обслуживании.
