Шрифты чертежные
29 Ноя 2010 . Ваш отзыв »
Чертежный шрифт для надписей и размерных чисел на чертежах должен соответствовать ГОСТ 2.304 — 81 (СТ СЭВ 851 — 78 — 855 — 78). Этот шрифт отличается простотой, четкостью и однородностью очертания букв и цифр. Размер этого шрифта определяется высотой h прописных букв в миллиметрах, которая может быть 2,5; 3,5; 5; 7; 10; 14; 20 мм. Для шрифта типа Б допускается применять шрифт размера 1,8. Высота шрифта измеряется перпендикулярно основанию строки.
Стандартом установлено два типа шрифта А и Б. У шрифта типа А толщина обводки линий шрифта d = 1/14, а у шрифта типа Б толщина линий d = 1/10. Стандартный шрифт может быть прямой и с наклоном на 75° по отношению к горизонтальному основанию строки.
Высота строчных букв с определяется в зависимости от принятого размера шрифта и составляет (10/14) h для шрифта типа А и (7/10) h для шрифта типа Б, т. е. равна ближайшему меньшему размеру шрифта.

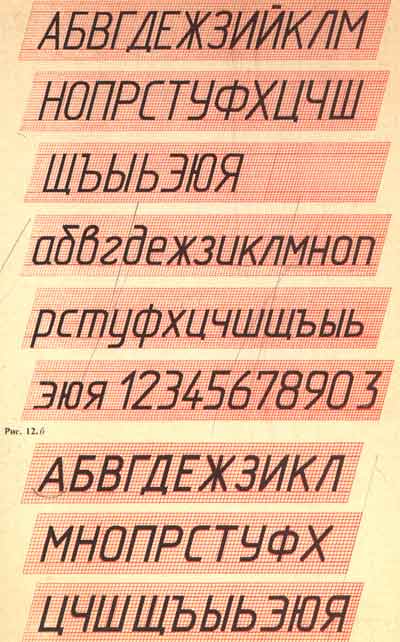

Ширина букв д принимается в зависимости от размера шрифта h или толщины обводки d линий, а также от типа шрифта А или Б. В табл. 3 приведены основные параметры шрифта типа А, а в табл. 4 — типа Б. На рис. 12, а показана форма букв русского алфавита (кириллицы), а также арабских цифр шрифта типа А, а на рис. 12, б — шрифта типа Б. Стандартом установлены также форма букв латинского и греческого алфавитов, римских цифр и различных знаков, применяющихся в технических текстах.
Навыки в выполнении надписей чертежным шрифтом приобретаются в процессе упражнений. Буквы и цифры следует писать на первых порах по сетке, сделанной по трафарету, с помощью инструментов.
Обводку тушью букв и цифр производят обычно специальными перьями или трубочками.
Надписи на строительных чертежах также следует выполнять чертежным шрифтом, предусмотренным ГОСТ 2.304 — 81. Однако в специальных архитектурных чертежах, выполняемых на подрамниках, на титульных листах проектов и т. п., допускается применять различные художественные шрифты. Например, на рис. 13 показан архитектурный узкий шрифт.
Таблица 3 |
|||||||||||
Шрифт типа А (с/ = /г/14) |
|
||||||||||
Параметры шрифта |
Обозначение |
Относительный размер |
Размеры в мм |
||||||||
Размер шрифта — высота прописных букв |
И |
(14/14) It |
14 d |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0, |
20.0 |
|
Высота строчных букв |
с |
(10/14) h |
10 d |
1,8 |
2,5 |
3,5 |
|
7.0 |
|
14,0 |
|
Расстояние между буквами |
а |
(2/14) h |
2 d 0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
||
Минимальный шаг строк (высота вспомогательной сетки) |
b |
(22/14) h |
22 d 4,0 |
5,5 |
8,0 |
11,0 |
16,0 |
22,0 |
31,0 |
||
Минимальное расстояние между словами |
е |
(6/14) It |
6 d 1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
||
Толщина линий шрифта |
d |
(1/14) h |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
|
Таблица 4 |
|||||||||||
Шрифт типа 1м/ (//10) |
|
||||||||||
Параметры шрифта |
Обозначение |
Относительный размер |
Размеры в мм |
||||||||
Размер шрифта — высота прописных букв |
И |
(10/10) h |
10 d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
Высота строчных букв |
с |
(7/10) h |
1 d |
1,3 |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Расстояние между буквами |
а |
(2/Ю) h |
2 d |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
4,0 |
Минимальный шаг строк (высота вспомогательной сетки) |
Ь |
(17/10) h |
17 d |
3,1 |
4,3 |
6,0 |
8,5 |
12,0 |
17,0 |
24,0 |
34,0 |
Минимальное расстояние между словами |
е |
(6/10) h |
6 d |
1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
12,0 |
Толщина линий шрифта |
d |
(1/10) h |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
Буквы этого шрифта прямые и узкие. Ширину букв рекомендуется принимать равной Vs их высоты.
