Билет №1
1. Электрический ток определяется как…
А. хаотичное движение заряженных частиц;
Б. направленное движение заряженных частиц;
В. хаотичное движение частиц;
Г. любое движение заряженных частиц
2. Полная система уравнений Максвелла для электромагнитного поля имеет вид:
Эта система уравнений справедлива для переменного электромагнитного поля…
А. в отсутствие заряженных тел
Б. при наличии заряженных тел и токов проводимости
В. в отсутствие токов проводимости
Г. в отсутствие заряженных тел и токов проводимости
3
.
На рисунке изображены сечения двух
параллельных прямолинейных длинных
проводников с противоположно направленными
токами, причем I1=2I2.
Индукция В
результирующего
магнитного поля равна нулю в некоторой
точке интервала...
А. a
Б. b
В. c
Г. d
4. Зависимость силы тока от времени представлена на графике. Какой заряд пройдет по проводнику в интервале времени от 5 с до 10 с?
А. 50 мКл
Б. 125 мКл
В. 225 мКл
Г. 275 мКл

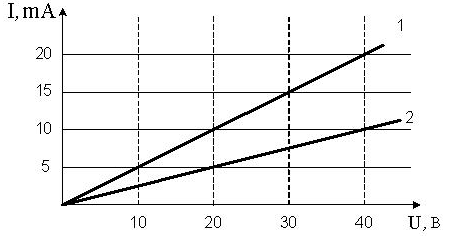

5. Вольтамперная характеристика активных элементов 1 и 2 цепи представлена на рисунке. Отношение сопротивлений R1/R2 этих элементов равно...
А. 4
Б. 1/4
В. 1/2
Г. 2
Билет №2
1. Удельное сопротивление проводника зависит от…
А. его формы;
Б. его размеров;
В. температуры;
Г. приложенного напряжения.
2. Два заряда q1 и q2 движутся параллельно друг другу на расстоянии r друг от друга. Магнитная составляющая силы, действующей на второй заряд со стороны первого заряда ...
А. совпадает с направлением 1
Б. совпадает с направлением 3
В. совпадает с направлением 2
Г. совпадает с направлением 4
3. За время Δt = 0,5 с на концах катушки наводится ЭДС самоиндукции Eis = 25 В. Если при этом сила тока в цепи изменилась от t1 = 10 А до t2 = 5 А, то индуктивность катушки равна...
А. 25 Гн
Б. ,5 Гн
В. 25 мГн
Г. 0,25 Гн
На рисунке показан длинный проводник с током, около которого находится небольшая проводящая рамка.
A)
B)
C)
D)
При выключении в проводнике тока заданного направления, в рамке...
возникнет индукционный ток в направлении 4-3-2-1
возникнет индукционный ток в направлении 1-2-3-4
индукционного тока не возникнет
Рамка с током с магнитным дипольным моментом, направление которого указано на рисунке, находится в однородном магнитном поле.
Момент сил, действующий на диполь, направлен...
к нам
вдоль вектора магнитной индукции
от нас
против вектора магнитной индукции
Билет №3
Относительно статических магнитных полей справедливы утверждения…
Магнитное поле действует на заряженную частицу с силой, пропорциональной скорости частицы.
Силовые линии магнитного поля разомкнуты.
Циркуляция вектора напряженности магнитного поля вдоль произвольного замкнутого контура определяется, в частности, токами, охватываемыми этим контуром.
Магнитный момент кругового тока, изображенный на рисунке, направлен
|
против направления тока по оси контура влево по направлению тока по оси контура вправо
|
На рисунке изображен проводник с током, который помещен в постоянное магнитное поле с индукцией В. A) Укажите правильную комбинацию направления тока в проводнике и вектора силы Ампера. |
|
При увеличении силы тока в одном прямолинейном проводнике в 2 раза, а в другом в 5 раз, сила взаимодействия между ними |
|
|
|
На рисунке представлена зависимость магнитного потока, пронизывающего некоторый замкнутый контур, от времени. A) ЭДС индукции в контуре не возникает в интервале...
|
A B C D E
|
B)
Билет №4
Укажите единицу измерения плотности потока электромагнитной энергии.
В·А·с·м2
В·А·м2
В·А/м2
В·А·с/м2
|
|
Магнитное поле создано двумя параллельными длинными проводниками с токами I1 и I2 расположенными перпендикулярно плоскости чертежа. Если I1=2 I2, то вектор B индукции результирующего поля в точке А направлен...
|
вправо вверх вниз влево
|
Индуктивность рамки L = 40мГн. Если за время Δt = 0,01с сила тока в рамке увеличилась на ΔI = 0,2А, то ЭДС самоиндукции, наведенная в рамке, равна... |
8В 8 мB 80 мB 0,8 В |
Ионы, имеющие одинаковые скорости, но разные удельные заряды, влетают в однородное магнитное поле. Их траектория приведена на рисунке.
Величина наибольшего удельного заряда соответствует траектории ... |
|
Жесткий электрический диполь находится в однородном электростатическом поле.
Момент сил, действующий на диполь, направлен...
|
|
Билет №5

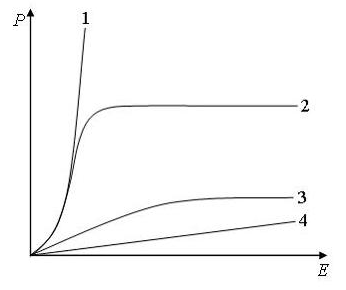

На рисунке представлены графики, отражающие характер зависимости поляризованности Р от напряженности поля Е.
Укажите зависимость, соответствующую сегнетоэлектрикам.
На рисунке изображены сечения двух параллельных прямолинейных длинных проводников с противоположно направленными токами, причем:
A) I1=2I2
Индукция В результирующего магнитного поля равна нулю в некоторой точке интервала....
Зависимость силы тока от времени представлена на графике.
|
50 мКл 125 мКл 225 мКл 275 мКл
|
На рисунке представлена зависимость плотности тока j, протекающего в проводниках 1 и 2, от напряженности электрического поля Е.
Отношение удельных сопротивлений ρ1/ ρ 2 этих проводников равно ... |
1/4 1/2 2 4
|
Полная система уравнений Максвелла для электромагнитного поля имеет вид:
Следующая система уравнений
справедлива для переменного электромагнитного поля… |
|
Билет №6
Индуктивность контура зависит от ...
силы тока, протекающего в контуре
материала, из которого изготовлен контур
скорости изменения магнитного потока сквозь поверхность, ограниченную контуром
формы и размеров контура, магнитной проницаемости среды
Сила, действующая на проводник с током в магнитном поле, имеет направление
|
а б в г |
Проволочная рамка площадью S=100 см2 находится в однородном магнитном поле, зависимость индукции которого от времени показана на рисунке. Плоскость рамки перпендикулярна направлению магнитного поля. Максимальное значение ЭДС индукции, возникающей в рамке, равно ...
|
0,8·10-3В 0,27·10-3B 1,6·10-3B 4·10-3B
|
На рисунке показан длинный проводник с током, около которого находится небольшая проводящая рамка. A)
B)
C)
D) При выключении в проводнике тока заданного направления, в рамке... |
|
Рамка с током с магнитным дипольным моментом, направление которого указано на рисунке, находится в однородном магнитном поле.
Момент сил, действующий на диполь, направлен... |
|
Билет №7
Укажите верные утверждения:
Магнитное поле создается движущимися зарядами и переменным электрическим полем.
Линии магнитной индукции замкнуты.
Два параллельных проводника, токи в которых однонаправлены, отталкиваются с силой Ампера.
По оси кругового контура с током I1 проходит бесконечно длинный прямолинейный проводник с током I2.
Какое воздействие будет испытывать круговой контур со стороны магнитного поля прямого проводника с током? |
контур перемещается влево контур будет стремиться сжаться контур будет стремиться расшириться не будет испытывать никакого воздействия
|
На рисунке показана зависимость силы тока от времени в электрической цепи с индуктивностью 1 мГн.
|
20 0 10 2 4 |
На рисунке представлена вольтамперная характеристика резистора, подключенного к источнику тока с ЭДС 16 В. Через резистор протекает ток 2,5 А. Внутреннее сопротивление источника тока равно
|
1,4 Ом 1,2 Ом 1 Ом 1,3 Ом
|
На рисунке показана ориентация векторов напряженности электрического (B) и магнитного (H) полей в электромагнитной волне. Вектор плотности потока энергии электромагнитного поля ориентирован в направлении...
|
1 2 3 4 |
Билет №8
Явление гистерезиса, то есть запаздывания изменения вектора индукции магнитного поля в веществе от изменения напряженности внешнего магнитного поля, имеет место в ...
диамагнетиках
ферромагнетиках
парамагнетиках
любых магнетиках
Магнитное поле создано двумя параллельными длинными проводниками с токами I1 и I2 расположенными перпендикулярно плоскости чертежа. Если I1=2 I2, то вектор B индукции результирующего поля в точке А направлен...
|
вправо вверх вниз влево
|

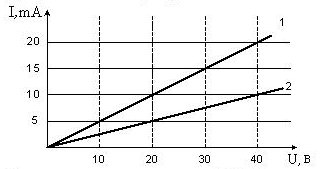

Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке.
A) При напряжении 20 В отношение мощностей Р1/Р2 равно ...
|
1/2 1 2 4 |
Сила тока в замкнутом проводящем контуре изменяется с течением времени t по закону I = a - ct, где а = const, с = const. Зависимость от времени ЭДС самоиндукции, возникающей в контуре, правильно показана на графике...
|
|
Жесткий электрический диполь находится в однородном электростатическом поле.
Момент сил, действующий на диполь, направлен...
|
|
Билет №9
На рисунке представлены графики, отражающие характер зависимости поляризованности Р от напряженности поля Е.
Укажите зависимость, соответствующую ферромагнетикам.
На рисунке изображены сечения двух параллельных прямолинейных длинных проводников с противоположно направленными токами, причем:
B) I2=2I1
Индукция В результирующего магнитного поля равна нулю в некоторой точке интервала....
Зависимость силы тока от времени представлена на графике.
|
50 мКл 125 мКл 225 мКл 275 мКл
|
Напряжение на концах медного провода диаметром d и длиной l равно U. При увеличении напряжения в 4 раза средняя скорость направленного движения электронов вдоль проводника ... |
не изменится увеличится в 4 раза уменьшится в 4 раза увеличится в 2 раза |
Полная система уравнений Максвелла для электромагнитного поля имеет вид
Следующая система уравнений
справедлива … |
|
Билет №10
Электрическое сопротивление металлов и полупроводников при повышении температуры…
не изменяется ни у металлов, ни у полупроводников увеличивается у металлов и полупроводников
уменьшается у металлов и полупроводников
уменьшается у металлов, увеличивается у полупроводников
увеличивается у металлов, уменьшается у полупроводников
На рисунке изображен вектор скорости движущегося электрона. Вектор магнитной индукции B поля, создаваемого электроном при движении, в точке С направлен ... A) |
на нас от нас сверху вниз снизу вверх
|
Вольтамперная характеристика активных элементов цепи 1 и 2 представлена на рисунке.
A) На элементе 2 при напряжении 20 В выделяется мощность…
|
0,1 Вт 0,5 Вт 100 Вт 20 Вт
|
По параллельным металлическим проводникам расположенным в однородном магнитном поле, со скоростью V = at (а = const, а >0) перемещается перемычка.
Зависимость индукционного тока от времени соответствует графику ...
|
|
Рамка с током с магнитным дипольным моментом, направление которого указано на рисунке, находится в однородном магнитном поле.
Момент сил, действующий на диполь, направлен... |
|
B)
Билет №11
На рисунке приведена петля гистерезиса (В - индукция, Н -напряжённость магнитного поля). Остаточной индукции на графике соответствует отрезок...
ОС
ОМ
OA
OD
Квадратный контур с током поместили в однородное магнитное поле (сторона АС расположена ближе к нам, угол между нормалью к плоскости контура и линиями магнитной индукции равен α). В магнитном поле контур ... |
поворачивается против часовой стрелки вокруг оси ОО' поворачивается по часовой стрелке вокруг оси ОО' перемещается слева направо сжимается
|
На рисунке показана зависимость силы тока от времени в электрической цепи с индуктивностью 1 мГн.
|
20 0 10 2 4 |
Сила тока за 10 с равномерно возрастает от 1 А до 3 А. За это время через поперечное сечение проводника переносится заряд, равный... |
40 Кл 30 Кл 10 Кл 20 Кл |
На рисунке показана ориентация векторов напряженности электрического (B) и магнитного (H) полей в электромагнитной волне. Вектор плотности потока энергии электромагнитного поля ориентирован в направлении...
|
1 2 3 4 |
