Задание 3 Задача №5 «расчет на прочность балок при изгибе»
Таблица 3 Рисунок 3
Материал балки Сталь 3.
План решения задачи:
1 Вычертить схему нагружения балки (принять l=6 м).
2 Построить эпюры поперечной силы Q и изгибающего момента Мизг.
3 Подобрать круглое, прямоугольное (с отношением высоты к ширине ) и двутавровое сечение.
4 Сравнить вес одного погонного метра длины каждого профиля.
5 Построить эпюру нормальных напряжений в опасном сечении двутавровой балки.
Таблица 3 Числовые данные
Номер варианта |
q, кН/м |
F, кН |
M, кНм |
n |
k |
0 |
30 |
15 |
12 |
1/3 |
1/6 |
1 |
25 |
20 |
16 |
5/6 |
1/6 |
2 |
20 |
30 |
25 |
1/2 |
1/3 |
3 |
15 |
25 |
20 |
1/6 |
1/2 |
4 |
30 |
20 |
15 |
1/2 |
5/6 |
5 |
25 |
40 |
15 |
2/3 |
5/6 |
6 |
10 |
30 |
20 |
2/3 |
1/3 |
7 |
25 |
24 |
18 |
2/3 |
1/6 |
8 |
15 |
28 |
22 |
1/3 |
2/3 |
9 |
20 |
18 |
14 |
1/2 |
1/3 |
Рисунок 3 Схемы нагружения балок
Продолжение рисунка 3
Продолжение рисунка 3
ЗАДАНИЕ 4
Задача №6
«РАСЧЕТ ВАЛА НА СОВМЕСТНОЕ ДЕЙСТВИЕ
ИЗГИБА И КРУЧЕНИЯ»
Таблица 4 Рисунок 4
На стальной вал через шкив 1(диаметром D1 = 0,5 м) и шестерни 2, 3, 4 (равного диаметра D2 = 0,1 м) передаются скручивающие моменты.
Определить диаметр вала.
а = 0,1 м []=100МПа Т1 = 2t1
План решения задачи:
1 Вычертить схему нагружения вала. Определить моменты М2, М3, М4 по заданному соотношения моментов. Построить эпюру крутящего момента.
2 Показать схему нагружения вала в вертикальной и горизонтальной плоскостях. Построить для них эпюры изгибающего момента.
3 Построить эпюру суммарного изгибающего момента.
4 Выбрать опасное сечение. Определить диаметр вала по IVгипотезе прочности, назначить его по ГОСТ 6636-53.
Таблица 4 Числовые данные
-
Вариант
М1, кНм
М2 : М3 : М4
0
0,2
1 : 1 : 2
1
0,4
1 : 2 : 2
2
0,3
1 : 3 : 1
3
0,5
2 : 1 : 2
4
0,8
2 : 1 : 1
5
0,9
1 : 2 : 1
6
0,7
3 : 1 : 1
7
1,0
1 : 1 : 3
8
1,1
2 : 2 : 1
9
1,2
1 : 1 : 3

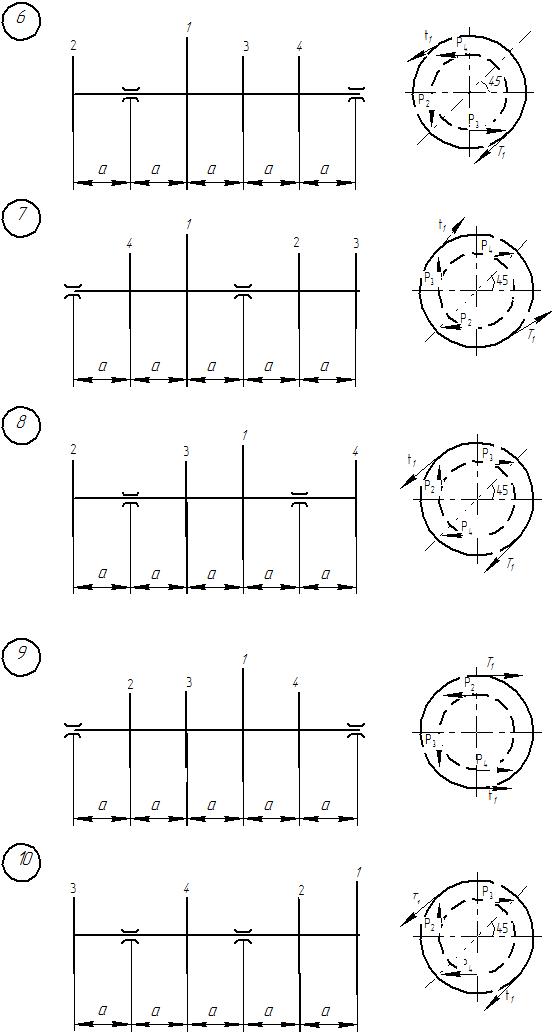

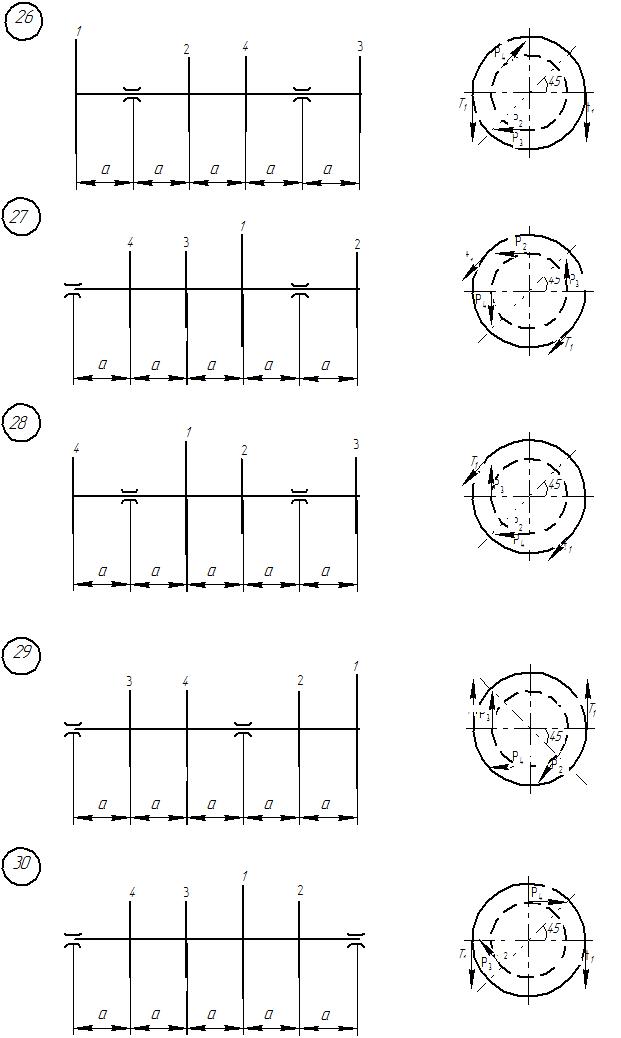

Рисунок 4 Схемы нагружения валов
Продолжение рисунка 4
Продолжение рисунка 4
Продолжение рисунка 4
Продолжение рисунка 4
Продолжение рисунка 4
