6.7. Блок задания кода
Для работы программируемых схем счетчиков, мультивибраторов и т.д. необходимы устройства, задающие двоичный или двоично-десятичный код, подаваемый на информационные входы Di счетчиков, в соответствии с которым формируются выходные сигналы этих схем. Такие программирующие устройства могут быть построены с помощью наборов переключателей, тумблеров, кнопок.
Как пример рассмотрим схему для задания двоично-десятичного кода в диапазоне от 0 до 999, представленную на рис. 6.14. Постараемся использовать минимальное количество коммутирующих элементов.

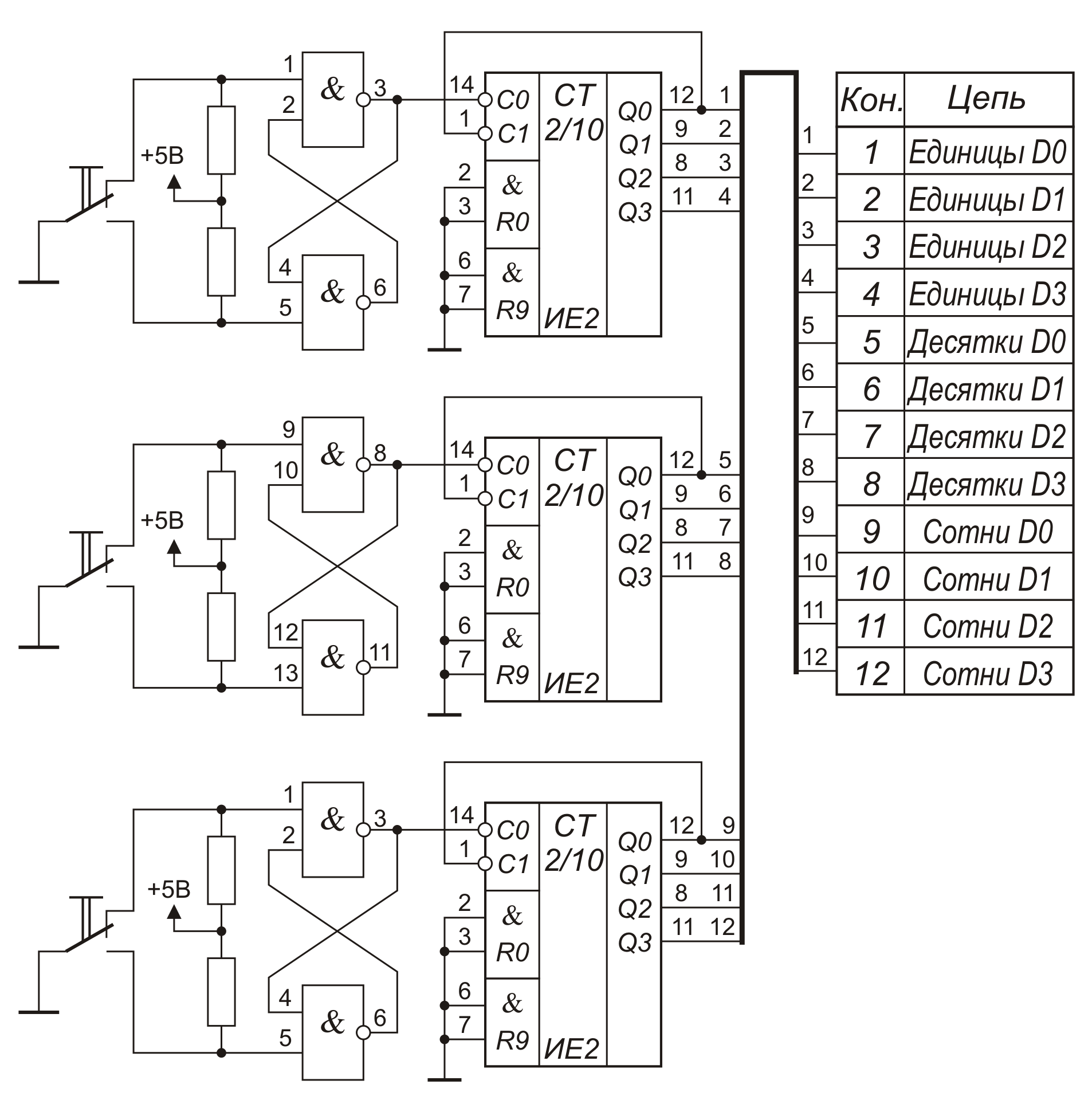

Рис. 6.10. Схема блока задания кода
Схема состоит из трех независимых каналов формирования двоично-десятичного кода: для единиц, десятков и сотен. В устройстве задействованы 3 кнопочных переключателя – по одному на каждый десятичный разряд. Для защиты от дребезга контактов в схему включены RS-триггеры на логических элементах 2И-НЕ. Логические уровни на выходах триггеров меняются при нажатии на кнопку и каждым отрицательным перепадом увеличивают на единицу содержимое соответствующего двоично-десятичного счетчика К155ИЕ2. После десяти нажатий на одну кнопку счетчик переходит в свое прежнее состояние. На выходах трех счетчиков формируется двоично-десятичный код чисел от 0 до 999.
Добавляя в схему аналогичные узлы, состоящие из кнопки, триггера и счетчика, можно получать двоично-десятичный код чисел, содержащих любое количество десятичных разрядов. Причем изменение кода в каждом десятичном разряде производится независимо.
С выходов двоично-десятичных счётчиков сигнал подаётся на блок индикации, состоящий из дешифраторов – преобразователей двоично-десятичного кода в код семисегментного индикатора и собственно индикаторов (см. раздел 6.5).
Кроме описанного способа, для получения управляющего кода можно применить шифраторы клавиатуры (К555ИВ1, К555ИВ3), использовав их вместе с наборным кнопочным полем.
6.8. Преобразователи кодов
На рис. 6.11 представлены условно-графические обозначения микросхемы К155ПР7, которая предназначена для преобразования двоичного кода в двоично-десятичный, и К155ПР6, которая является преобразователем двоично-десятичного кода в двоичный. Кроме того, с помощью микросхемы К155ПР6 можно получить преобразование одной декады двоично-десятичного кода в код «дополнение до 10» и в код «дополнение до 9».

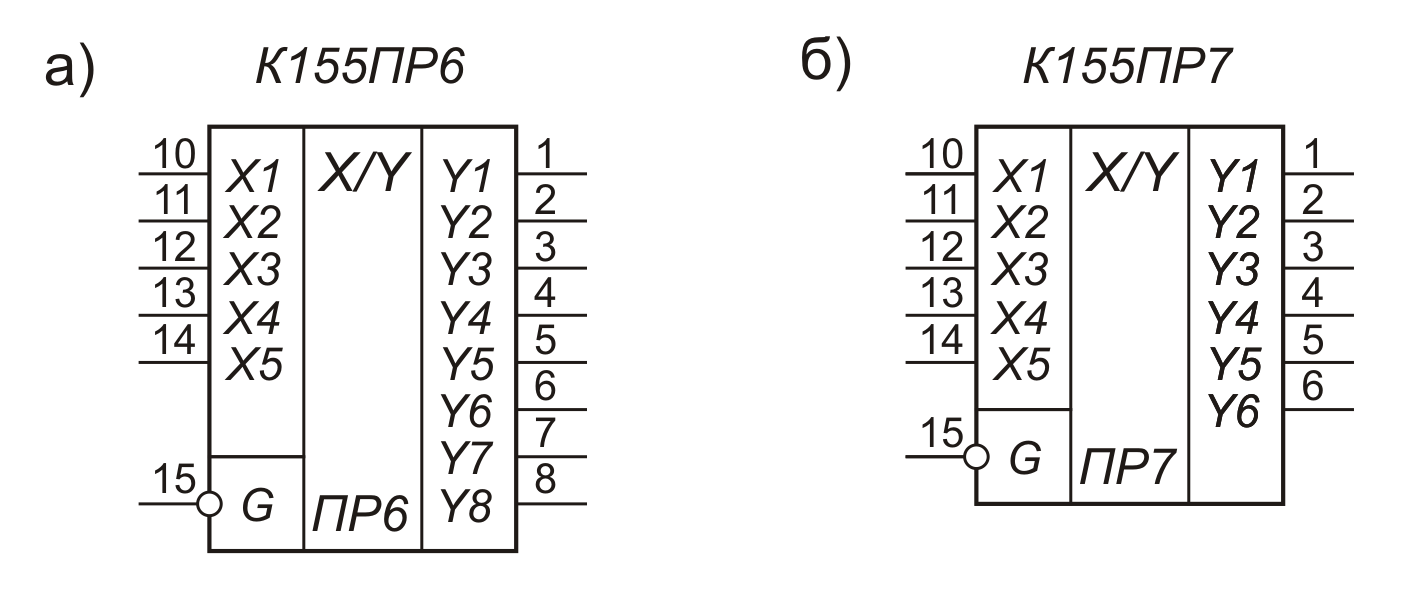

Рис. 6.11. УГО микросхем ПР6 и ПР7
На рис. 6.12 показаны способы включения этих микросхем для преобразования кодов. При использовании этих схем с меньшим количеством входных разрядов на незадействованные входы старших разрядов следует подать низкий уровень. Необходимо помнить, что схемы на рисунках несколько упрощены: на них не показаны резисторы, подключаемые между каждым выходом и шиной питания +5В. Подключение этих резисторов необходимо, так как выходы микросхемы К155ПР6 и К155ПР7 имеют открытые коллекторы.

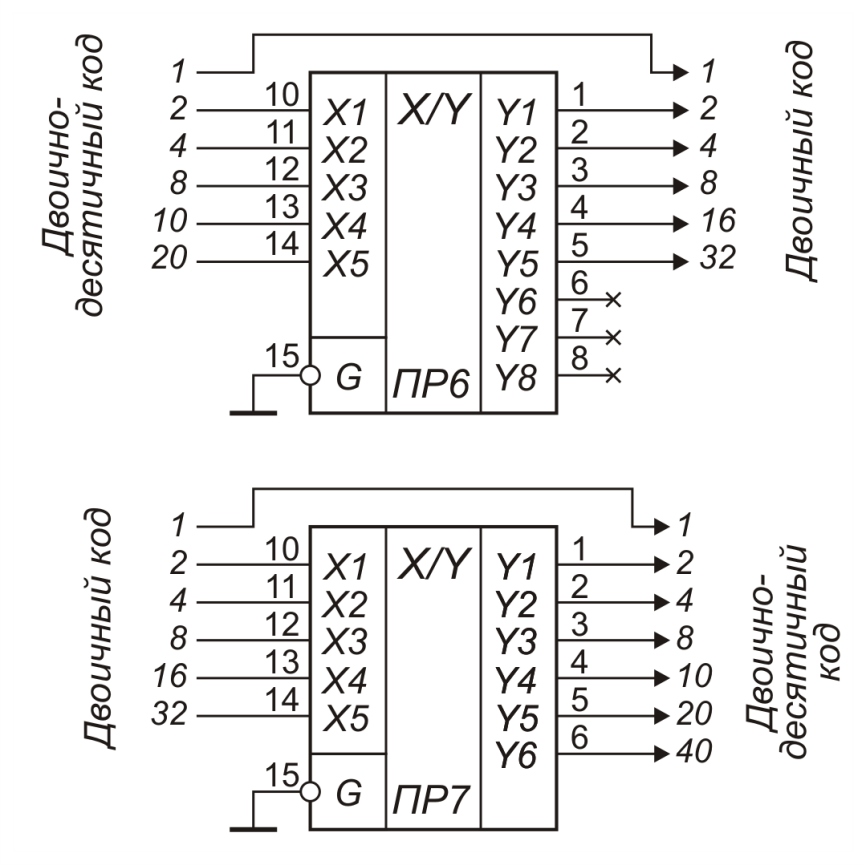

Рис. 6.12. Схемы включения микросхем ПР6 и ПР7
7. Указания по разработке конструкции устройства
Конструкция устройства может быть представлена в одном из стандартных вариантов:
В виде печатной платы стандартного размера («евромеханика») с разъёмом с одной стороны и передней панелью с другой стороны. Такое устройство размещается в стойке. Печатная плата имеет ширину 100 мм, длина выбирается из стандартного ряда 160, 220, 280, 340 или 400 мм в зависимости от количества компонентов, расположенных на печатной плате. Печатная плата с помощью стандартных крепежных деталей крепится к передней панели. Передняя панель имеет высоту 128 мм, ширина выбирается из стандартного ряда 15, 20, 25, 30, 35, 40, 50, 60 мм в зависимости от количества и ориентации компонентов, которые должны располагаться на передней панели. Пример чертежа приведен на рис. 7.1.
Устройство может быть выполнено в виде отдельного прибора в корпусе с произвольными размерами. Корпус имеет вентиляционные отверстия и установочные ножки. Пример чертежа приведен на рис. 7.2.
В обоих вариантах печатная плата имеет разъём, на который заводятся напряжение питания, входные и/или выходные сигналы (если они есть).
На передней панели должны быть представлены все регулировочные и индикаторные устройства, а также разъёмы или гнёзда входных и/или выходных сигналов (если они есть), клемма заземления, если устройство выполнено в виде отдельного прибора. Типы и размеры кнопок, индикаторов и разъемов можно узнать из справочных материалов по электронным компонентам или пользуясь электронными справочниками в Интернете.
На чертеже общего вида допускается показывать только основные габаритные размеры.
Рис. 7.1. Образец чертежа общего вида устройства, выполненного на печатной плате

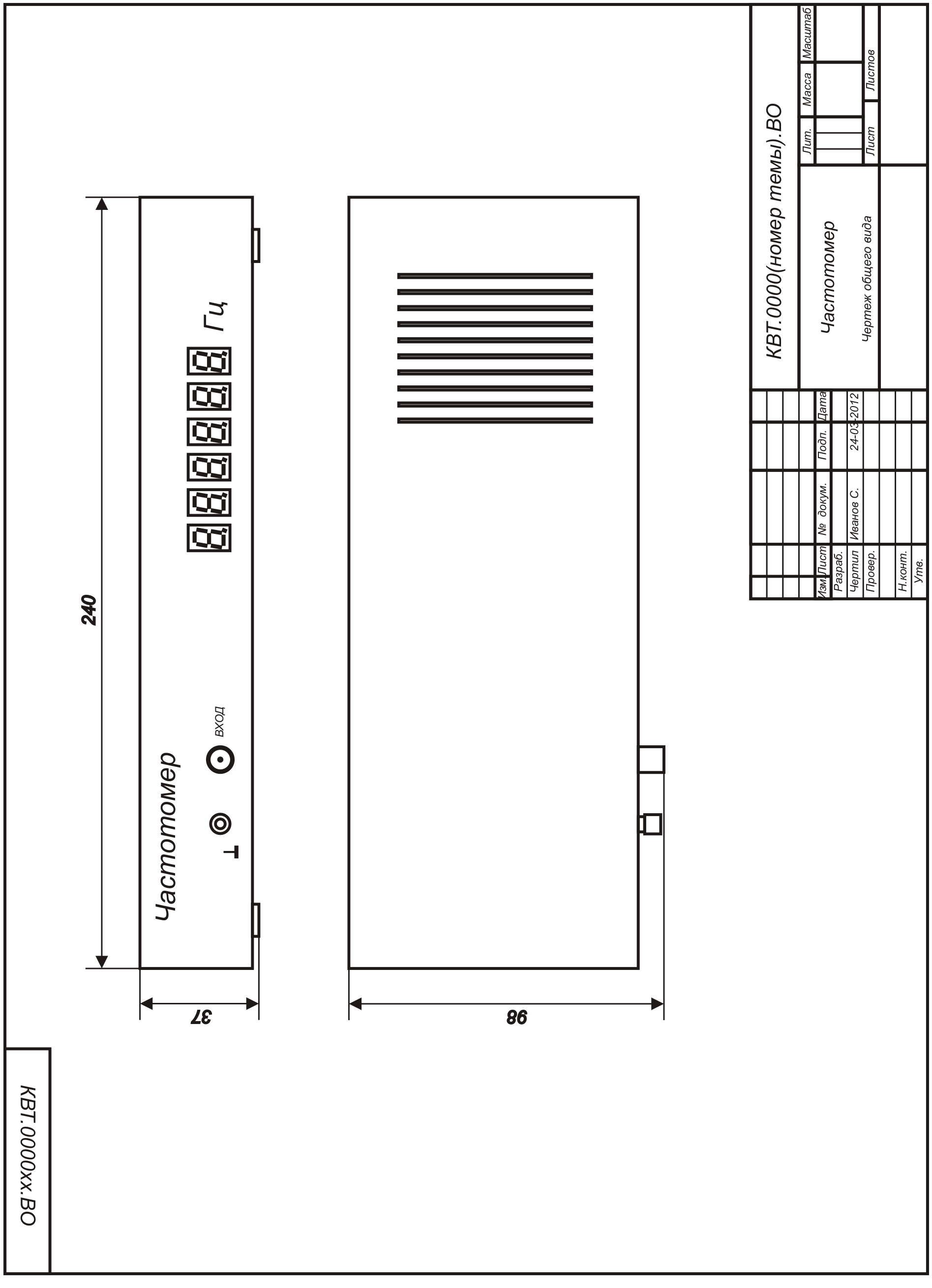

Рис. 7.2. Образец чертежа общего вида устройства, выполненного в виде отдельного прибора
