Задача № 2

Якими мають бути розміри вентиляційного вікна витяжної шафи, якщо інтенсивність місцевої вентиляції, яка з робочого місця видаляє шкідливі речовини з обсягом ГДК, зазначеним у таблиці 2 ( мг/м³), складає 1580 м³/год.

Q= , де

Кз – коефіцієнт запасу (див. таблицю 2) для зазначеного в задачі рівня ГДК;

W_o – швидкість руху повітря (див. таблицю 2) для зазначеного в задачі рівня ГДК;

Sв – площа поперечного перерізу вентиляційного вікна шафи витяжки ( ).

Задача № 3

Визначити час, за який в приміщенні з розмірами, представленими в таблиці 3, утвориться вибухонебезпечна суміш внаслідок витікання природного газу з інтенсивністю 2 м³/год. Межі займання суміші: верхня – 15,0 %, нижня – 5,6 %. Результат порівняти з випадком наявності вентиляції приміщення з кратністю 3 год^-1.

2. Визначити об’єм суміші газу з повітрям на нижній межі її займання:

Довжина х ширина х висота – 100% Vсум. = м³

Vсум. – 5,6%

2)Визначити час за який накопичиться об’єм газової суміші на нижній межі її займання:

t= год.

3. За наявності вентиляції приміщення з кратністю К=3 год^-1 час утворення вибухонебезпечної суміші складе:

tвент.= К t (год)

Таблиця 3

Варіанти даних для розв’язку задач із вентиляції

№ вар.	Довжина і ширина приміщення, м	Висота приміщення, м
1	6х10	3,5
2	6х8	4
3	6х12	3,5
4	7х11	4
5	6х9	3,5
6	6х10	4
7	6х12	3,5
8	8х10	4
9	10х20	5
10	7х10	4
11	7х9	3,5
12	7х12	4
13	7х13	4
14	7х12	3,5
15	6х14	4
16	7х8	3,5
17	8х10	4
18	7х10	3,5
19	8х10	4
20	12х24	5,5
21	6х9	4
22	6х13	4
23	7х12	3,5
24	8х16	4
25	8х9	3,5
26	8х8	4
27	7х9	3,5
28	8х8	4
29	6х12	3,5
30	8х10	4,5

Питання для обговорення

Способи розрахунків і результати обчислення інтенсивності загальнообмінної та місцевої вентиляції.

Індивідуальне завдання № 3

Методи захисту людини від ураження електричним струмом

Мета: засвоїти основні способи захисту людини від ураження електричним струмом, навчитися розраховувати захисне заземлення і занулення.

Час виконання роботи – 1 год.

Звіт студента за виконану роботу: письмовий аналіз.

Вступ

Основні методи захисту людини від електричного струму

У діяльності людини немає жодної сфери, де б не використовувалась електроенергія. Але разом з цим, зростає небезпечність ураження людини електричним струмом.

Електричний струм більший за 10 мА (0,01 А) є небезпечним для людини. Його дія може викликати пошкодження й розлад нервових волокон, опіки, параліч різних органів, смерть. Особливо небезпечним є змінний струм.

Основні причини ураження електричним струмом такі:

- дотик до струмоведучих частин;

- дотик до металічних частин, що опинилися під напругою;

- ураження кроковим струмом;

- ураження електродугою.

Величина струму, що проходить через людину у випадку ураження, залежить від шляху цього проходження і від прикладеної напруги (мал. 1). Електричний опір тіла людини коливається від 70 до 100000 Ом(для оцінки наслідків враження прийнято вважити = 1000 Ом) .Струм, що проходить через людину, може бути оцінений так:

, А 3.1

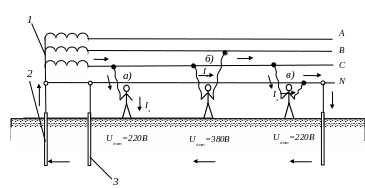

Мал. 1. Можливі випадки ураження людини електричним струмом

у трифазній мережі

1- трифазна електрична мережа: А, В, С- фазні проводи,U_ф = 220В, "N"- нейтральний (нульовий) дріт; 2- трансформатор підстанції, 3- заземлювачі, U_дот - напруга дотику.

де U_дот — напруга дотику (В);

R_люд — опір тіла людини (Ом);

R_конт — опір контакту (Ом);

R_гр — опір ґрунту (Ом);

R_пров — опір проводів (Ом);

R _{в. тр} — опір вхідного трансформатора (Ом).

Найбільш небезпечним є випадок змикання з проводами двох фаз. При цьому Uдот найбільше, а всі опори, крім Rлюд наближаються до нуля.

Захисні заходи при ураженні електричним струмом можна розділити на дві групи:

1.Заходи безпеки у нормальному режимі.

2.Заходи безпеки в аварійному режимі.

До першої групи відносяться:

− забезпечення недоступності струмоведучих части

− застосування електричної ізоляції;

− застосування понижених напруги (менше 42 В змінного струму).

До другої:

− застосування подвійної ізоляції;

− захисне заземлення;

− захисне занулення;

− захисне відключення;

− використання роз’єднувальних трансформаторів;

− вирівнювання потенціалів.

До окремої групи слід віднести використання індивідуальних засобів захисту, які використовуються в обох випадках , та організаційні заходи(навчання, інструктажі, знаки безпеки, контроль за станом електрообладнання ,електромереж та інші).

В нашій роботі ми ознайомимося з методами контролю захисного заземлення і принципами роботи захисного занулення.
