Введение
Территория города по функциональному назначению и характеру использования подразделяется на селитебную, производственную, в т.ч. внешнего транспорта, и ландшафтно-рекреационную.
Селитебная территория включает участки жилых домов, общественных учреждений, зданий и сооружений, в т.ч. учебных, проектных, научно-исследовательских и других институтов без опытных производств, внутриселитебную улично-дорожную и транспортную сеть, а также площади, парки, сады, скверы, бульвары, прочие объекты зеленого строительства и места общего пользования.
Производственная территория предназначена для размещения промышленных предприятий и связанных с ними производственных объектов, в т.ч. комплексов научных учреждений с опытными предприятиями, коммунально-складских объектов, предприятий (по производству и переработке сельскохозяйственных продуктов; санитарно-защитных зон промышленных предприятий; объектов спецназначения (для нужд обороны); сооружений внешнего транспорта и путей внегородского и пригородного сообщения, внутригородской улично-дорожной и транспортной сети; участков общественных учреждений и мест общего пользования для населения, работающего на предприятиях города.
Промышленные предприятия, которые не выделяют в окружающую среду экологически вредных, токсичных, пылеобразных и пожароопасных веществ, не создают повышенных уровней шума, вибрации, электромагнитных излучений, не требуют подъездных железнодорожных путей, допускается размещать в пределах селитебных территорий или в непосредственной близости к ним с соблюдением санитарно-гигиенических и противопожарных требований.
Ландшафтно-рекреационная территория включает озелененные и водные пространства в границах застройки города и его зеленой зоны, а также другие элементы природного ландшафта. В ее состав могут входить парки, лесопарки, городские леса, охраняемые ландшафты, земли сельскохозяйственного использования и другие угодья, которые формируют систему открытых пространств; загородные зоны массового кратковременного и длительного отдыха, межселенные зоны отдыха; курортные зоны (в городах и поселках, имеющих лечебные ресурсы).
Задачи планировки города многогранны и сложны. Планировка должна удовлетворять целому комплексу материальных (экономических, технических, гигиенических, хозяйственно-бытовых) и духовных (культурно-просветитель-ных, эстетических) требований и их неразрывной связи между собой.
Цель проекта планировки – рациональная комплексная организация городской территории, обеспечивающая наилучшие условия для труда, быта и отдыха людей.
1.Исходные данные
-
Район строительства
Градообразующие предприятия, их территория, га
Численность работников, чел.
Этажность застройки, %
Полтавская
область
Шахта, 30га
Обогатительная фабрика, 25га
5000
2000
V – 40
IX – 60
Дана карта местности У–34–37–В–г–3 масштабом 1: 10000 с сечением горизонталей h = 2,5 м. при помощи шаблона произведена дефектовка местности (лист 1 графической части данной расчетно-графической работы «Анализ рельефа местности»).
Рельеф местности холмистый, без резких перепадов высот. На местности присутствуют зеленые пространства, из водных ресурсов – озеро Черное и пять рек. Берега озера заболочены, поэтому при строительстве их придется осушать. В районе проектирования города присутствуют железные и автомобильные дороги, которые используются для междугороднего сообщения вывоза продукции с заводов и привоза материала.
Повторяемость направлений ветра
-
Район строительства
Январь
Июль
С
СВ
В
ЮВ
Ю
ЮЗ
З
СЗ
С
СВ
В
ЮВ
Ю
ЮЗ
З
СЗ
Полтавская обл
8
13
14
14
11
16
14
10
15
15
11
7
6
9
17
20
2. Расчетная часть
2.1. Определение перспектив развития и проектной численности населения
Развитие города зависит от градообразующих факторов, к которым относятся промышленные предприятия, внешний транспорт, внегородские административно-политические, культурно-просветительные организации, высшие и средние учебные заведения.
Проектную численность населения рассчитываем, исходя из численности населения, включая трудящихся предприятий, учреждений и организаций градообразующего значения. Ее величину определяем суммированием данных, приведенных в задании на проектирование.
Расчет производим по формуле:
Нр =
где
Нр – общая численность населения города на расчетный срок, чел;
А – абсолютная численность градообразующих кадров – 7000 чел;
ар – удельный вес градообразующей группы населения на расчетный срок – 35%
Нр = = 20000 чел
2.2. Предварительный баланс территории города
Произведя расчет численности населения проектируемого города, переходим к определению территории, необходимой для размещения отдельных элементов города. Данные представлены в таблице «Предварительный баланс территории»
Предварительный баланс территории
Наименование территории |
Расчетный срок |
||
Га |
% |
м2/чел |
|
А. Селитебные |
189,52 |
60,24 |
94,76 |
Б. Остальные территории |
|
|
|
- промышленные |
55 |
17,48 |
27,5 |
- складские |
4 |
1,27 |
2 |
- коммунальные сооружен |
8 |
2,54 |
4 |
- внешнего транспорта |
8 |
2,54 |
4 |
- леса, лесопарки |
20 |
6,35 |
10 |
- водные пространства |
15 |
4,76 |
7,5 |
- питомники зел. насажден |
0,1 |
0,03 |
0,05 |
- кладбища |
4 |
1,27 |
2 |
- резервные территории |
11 |
3,52 |
5,5 |
Итого по разделу Б |
125,1 |
39,76 |
62,75 |
Всего в границах города |
314,62 |
100 |
157,31 |
2.2.1. Селитебная территория
Предварительный баланс селитебной территории (га) определяем по формуле
Sст = Sж + Sо + Sз + Sу
где
Sст – площадь селитебной территории города;
Sж – площадь жилых территорий;
Sо – площадь, занятая общественными учреждениями;
Sз – площадь под зеленые насаждения общего использования;
Sу – площадь под улицами и проездами.
Площадь (Sж) может быть определена после определения объемов потребного жилого фонда города.
Потребный жилой фонд на расчетный срок исходя из нормы жилищной обеспеченностью населения общей площадью на расчетный срок составляет р = 18 м2/чел
Объем жилого фонда:
на расчетный срок Фр = Нр х р
где
Фр – жилой фонд города на расчетный срок, м2;
Нр – население города на расчетный срок, 20000 чел.
Фр = 20000 х 18 = 360000 м2
Размер селитебной территории города зависит от распределения жилого фонда в домах различной этажности. Чем больше удельный вес (по общей площади) многоэтажной застройки, тем меньшую территорию займет селитьба.
Размер территории жилых микрорайонов Т определяем из расчета принятой нормы жилищной обеспеченности на 1 жителя (р), этажности жилых зданий и плотности жилого фонда (П)
Плотность жилого фонда (брутто) зависит от этажности жилых домов. Данные приведены в таблице «Плотность жилого фонда «брутто» в 1м2 общей площади квартир на 1 га территории жилых районов»
Плотность жилого фонда «брутто» в 1м2 общей площади квартир на 1 га территории жилых районов
-
II этажные блокированные с участком 150 м2 на квартиру
Этажность секционных жилых зданий
2
3
4
5
6
7
8
9
2200
2600
2700
2800
3100
3200
3400
3500
3700

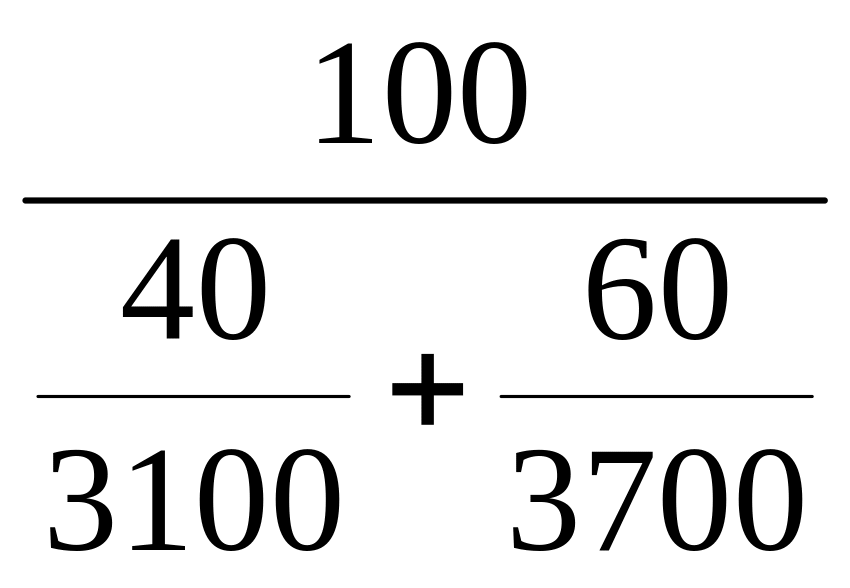

При застройке здания разной этажности плотность жилого фонда принимаем по среднегармонической формуле:
Пср =
где
Пср – средняя плотность жилого фонда;
а1, а2,…,ап – общая площадь жилых зданий обусловленной в задании этажности, в % от общей площади всего жилого фонда (Фр): 40%, 60%
П1, П2,…, Пп – нормативная плотность жилого фонда микрорайона м2/га, в зависимости от этажности зданий 3100, 3700.
Пср = = 3436 м2/га
Расчет территорий, необходимых для микрорайонов расчетного срока, произведем по формуле:
Тр =
где
Тр – территория расчетного срока, га;
Фр – ранее вычисленный жилой фонд города общей площади на расчетный срок: 360000 м2;
Пср – средняя плотность жилого фонда «брутто» 3436м2/га.
Тр = = 105га
Для определения резервных селитебных территорий за пределами расчетного срока необходимо ранее вычисленную численность населения Нр умножить на норму жилищной обеспеченности = 23 м2 на 1 жителя и полученный перспективный жилой фонд Фп подставить в формулу:
Тп =
где
Тп – перспективная территория, га.
Тп = = 134 га
Площадь резервных территорий микрорайонов (Р) определяем по формуле:
Р = Тп – Тр
Р = 134 – 105 = 29 га
Таким образом площадь жилых территорий на расчетный срок равна:
Sж р = Тп = 134 га
Определим площадь (Sо), занятую общественными учреждениями
Для удобства обслуживания населения проектом планировки предусматривается создание системы общественных центров. В малых городах система общественных центров представляется общегородским центром и центрами жилых микрорайонов. В состав общегородского центра входят учреждения эпизодического и периодического посещения, а учреждения повседневного пользования сосредотачиваются в микрорайонах.
Определение вместимости учреждений и предприятий обслуживания и их размещение в генплане города производим на основе положения ДБН 360 – 92.
Выбранные учреждения и предприятия приведены в таблице «Учреждения и предприятия обслуживания города»
