10.3.2. Гальмо типу тктг
Гальма з електромагнітами мають істотний недолік – при вмиканні магніту відбувається удар і не можна здійснити плавне нарощування гальмового моменту у процесі гальмування. Такого недоліку не мають гальма з електрогідравлічними штовхачами, які рекомендується застосовувати замість гальмових електромагнітів.
Електрогідравлічний штовхач – це пристрій, який складається із відцентрового насоса з електродвигуном малої потужності і поршневої групи, з'єднаної з важільною системою гальма.
Гальмо з електрогідравлічним штовхачем (рис. 10.4) типу ТКТГ – це гальмо з пружним замиканням, тобто гальмо, у якого гальмування відбувається за рахунок зусилля попередньо підтиснутої пружини. Притиснення до шківа 1 (див. рис. 10.5) колодок 2 відбувається за допомогою важелів 3, тяги 4, косинки 5 і штоку 6 від пружини 7. Пружина 7 одним своїм торцем опирається у скобу 8, а другим – у шайбу 9, яка надіта на шток 6. Регулювання притиснення пружини 7 робиться гайкою 10. Розгальмування відбувається при вмиканні штовхача 11, коли шток штовхача створює силу , яка повертає косинку 5. При повороті косинки 5 шток 6 рухається уверх, додатково стискує пружину 7 і розводить важелі 3, отже, і колодки 2.

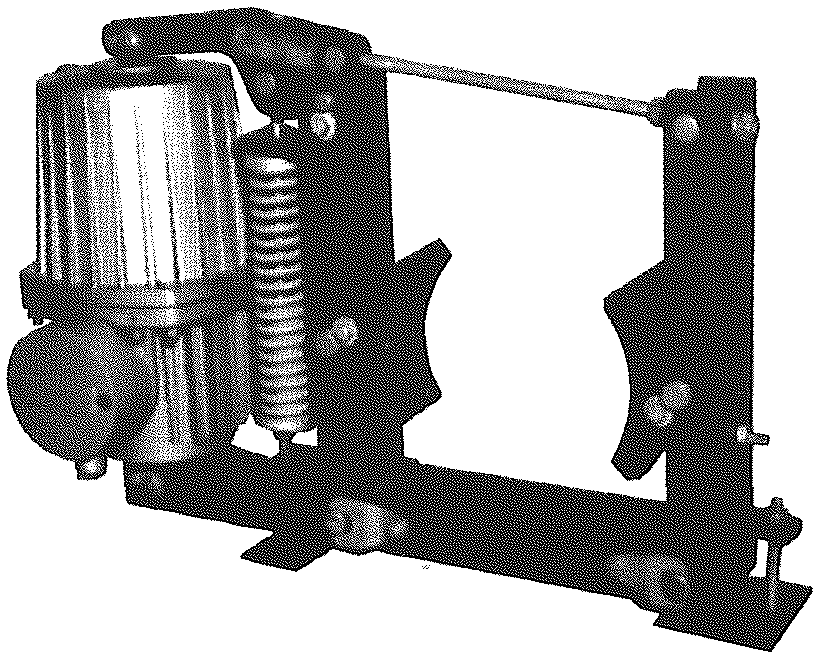

Рис. 10.4. Схема гальма з електрогідравлічним штовхачем

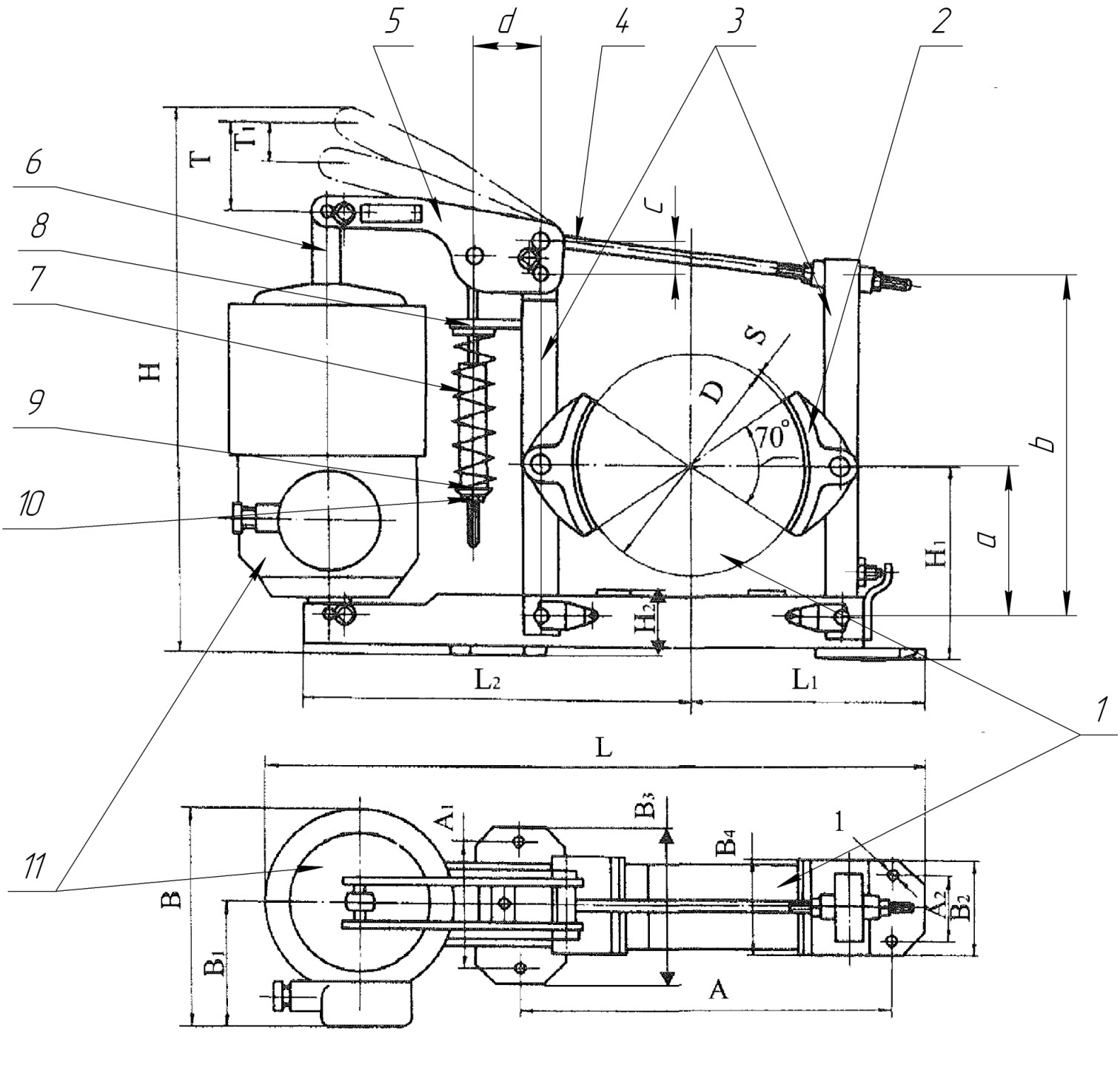

Рис. 10.5. Схема гальма з електрогідравлічним штовхачем типу ТКТГ,
для шківів діаметром від 160 до 400 мм
Таблиця 10.2. Технічні характеристики
Тип гальма |
Діаметр гальмівного шківа, D1, мм |
Гальмівний момент, Н·м |
Електрогідравлічний штовхач |
|||
Тип |
Зусилля підйому |
Потужність, кВт |
Напруга, В |
|||
ТКГ-160 |
160 |
100 |
ТЭ-16 |
160 |
0,16 |
380 |
ТКГ-200 |
200 |
300 |
ТЭ-30 |
300 |
0,16 |
|
ТКГ-300 |
300 |
800 |
ТЭ-50 |
500 |
0,25 |
|
ТКГ-400 |
400 |
1500 |
ТЭ-80 |
800 |
0,25 |
|
Момент гальмування для такого гальма визначається за формулою (10.5), звідки необхідне зусилля пружини:
, (10.8)
де – ККД важільної системи (0,9…..0,95).
– плечі, відповідно рис. 10.5.
10.4. Порядок виконання роботи
1. Ознайомитись з конструкцією гальма.
2. За заданим викладачем гальмовим моментом визначити необхідне зусилля робочої пружини .
3. Зробити осадження головної пружини згідно з тарувальними графіками до досягнення зусилля (рис. 10.6, рис. 10.7).

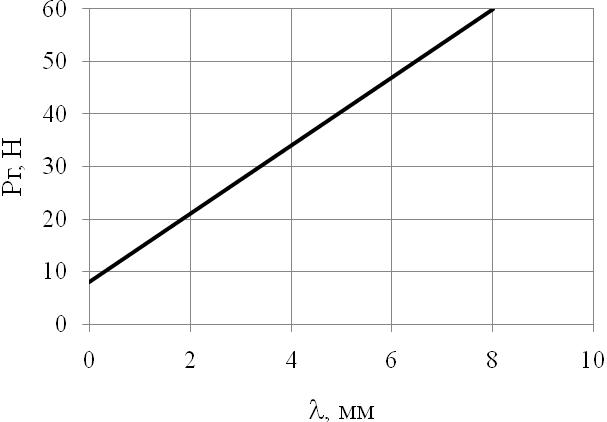

Рис. 10.6. Тарувальний графік головної пружини гальма ТК-100

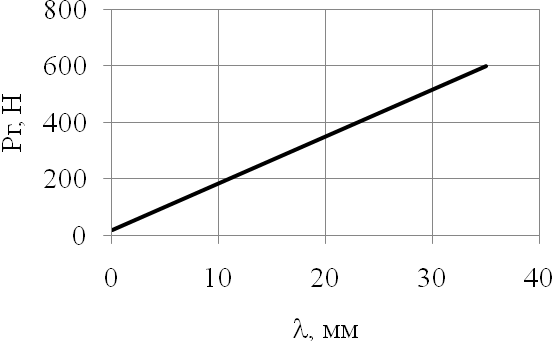

Рис.10.7. Тарувальний графік головної пружини гальма ТКТГ
4. Зробити ескіз деяких основних деталей гальма (за вказівкою викладача).
