Германия

TAKRAF. Индексация автомобильных, гусеничных, пневмоколесных кранов торговой марки TAKRAF:

Индекс ADK (нем. Auto Dreh Krane, автомобильный поворотный кран). Применялся для автомобильных кранов. После букв «ADK» ставятся цифры, указывающие его грузоподъёмность, например:

ADK-3 - автомобильный кран грузоподъёмностью 3т.

Если кран оборудован телескопической стрелой, в некоторых моделях указывали букву «Т». После модификации ставилась еще одна цифра - порядковый номер модификации.

Индекс MDK (нем. Mobil Dreh Krane, мобильный поворотный кран). Применялся для кранов на пневмоколесном ходу. После букв «MDK» ставятся две цифры, указывающие грузоподъёмность. Пример:

MDK-50 - мобильный поворотный кран, грузоподъёмностью 50т, базовая модель.

После модификации ставилась еще одна цифра — порядковый номер модификации. Например:

MDK-504 - мобильный поворотный кран, грузоподъёмностью 50т, четвертой модификации.

Индекс RDK (нем. Raupen Dreh Krane, гусеничный поворотный кран). Применялся для кранов на гусеничном ходу. После букв «RDK» ставится две или три цифры, указывающие его грузоподъёмность.

RDK 25 - гусеничный поворотный кран, грузоподъёмностью 25т, базовой модели.

RDK 280 - гусеничный поворотный кран, грузоподъёмностью 28т, базовой модели.

После модификации ставилась еще одна цифра — порядковый номер модификации. Пример:

RDK 250-3 - гусеничный поворотный кран, грузоподъёмностью 25т, третьей модификации.

RDK 630-1 - гусеничный поворотный кран, грузоподъёмностью 63т, первой модификации.

Если кран выполнен в специальном климатическом исполнении, к примеру - в «северном», указывают номер текущей модификации и добавляют слово Polar. Например:

RDK 250-4 Polar - гусеничный поворотный кран, грузоподъёмностью 25т, северное исполнение.

Фаун. Автомобильные краны на спец. шасси фирмы Фаун. Данный тип кранов предназначен для монтажных, а также погрузочно-разгрузочных работ на рассредоточенных мостостроительных объектах в условиях умеренного климата. Индексация показана на примере:

Кран HК-100.05 - кран грузоподъёмностью 100 т, 5-ая модель.

Япония

КАТО. Автомобильные краны на спецшасси NK-XXXX S. Данный тип кранов предназначен для строительных, монтажных, а также погрузочно-разгрузочных работ при температуре от −40 °C до +40 °C. Также краны применяют при строительстве опор мостов, малых искусственных сооружений, навесной сборке металлических мостов. Грузоподъёмность кранов от 16 до 120 т. Индексация показана на примерах:

Кран NК-160 S - грузоподъёмность 16 т.

Кран NК-300 S - грузоподъёмность 30 т.

Кран NК-750 YS-L - грузоподъёмность 75 т.

Кран NК-1200 S - грузоподъёмность 120 т.

Технические характеристики.

Таблица 2

Основные техничные характеристики автомобильных кранов.

Показники	КС-4561А	КС-3562А	КС-4571
Вантажність, т.	16	10	16
Базовий автомобіль	КрАЗ-257К	МАЗ-500А	КрАЗ-250К
Привід	електричний.	гідравлічний
Довжина основної стріли	10	10	9,75; 15,75, 21,75.
Найбільша висота підйому гака, м.	10	10	10, 16,3, 22.
Швидкість обертання, об/хв.	0,34-1,0	0,1-1,6	1,6
Транспортна швидкість, км.	50	55	70
Маса крана, т.	22,5	14,3	24,3

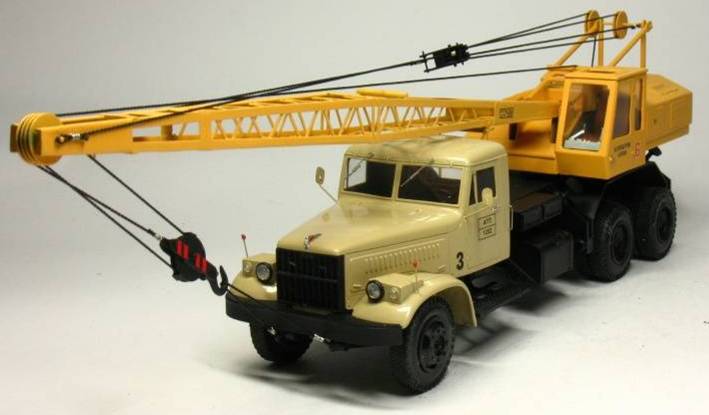

Рис.12. Кран КС-4561А.

Таблица 3

Технические характеристики автомобильного крана КС-4561А

Длина стрелы, м 10

Грузоподъемность, т, при вылете

наименьшем 16/4,4

наибольшем 2,1/1

при передвижении с грузом 4,4

Вылет, м:

наименьший 3,75

наибольший 10

Высота подъема, м, при вылете:

наименьшем 10

наибольшем 4,5

Скорость подъема, 10-2 м/с 4,5-12,0

Скорость передвижения крана, км/ч:

рабочая 5

транспортная 50

Частота вращения, мин^-1 0,3-1,5

Шасси автомобиля КрАЗ257К

Мощность силовой установки автомобиля, кВт 177

Колея колес, м:

передних 1,95

задних 1,92

Расстояние между выносными опорами, м:

вдоль продольной оси 3,4

поперек продольной оси 4,4

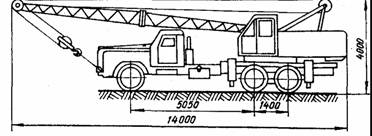

Габаритные размеры

в транспортном положении, м:

длина 14,02

ширина 2,5

высота 3,8

Нагрузка на ось, кН:

переднюю 41

заднюю 93

Масса крана в рабочем состоянии, т 22,7

Таблица 4
