3.3 Завдання на лабораторну роботу № 3
Вивчити геометричні побудови в AutoCAD (п. 3.1).
Вивчити нанесення розмірів в AutoCAD (п. 3.2).
Завантажити файл з результатом лабораторної роботи №2.
Викликати команду Файл\Сохранить как… і зберегти його під назвою Лаба_3_Ваше прізвище.
Виконати вправи 3.1.1 – 3.1.4.
Виконати Приклад виконання лабораторної роботи №3.
Отримати у викладача індивідуальне завдання і накреслити його згідно із попередньою схемою викреслювання.
Включити режими об'єктної прив'язки.
Виконати креслення за заданими розмірами в масштабі 1:1 відповідно до отриманого завдання (див. приклад виконання лабораторної роботи №3).
Налаштувати стиль розмірів (п. 3.2.1). Нанести розміри.
Виконати місцевий розріз згідно з індивідуальним завданням. Виконати зображення штрихування на місці розрізу.
Заповнити основний напис у штампі.
За допомогою команд масштабування та перенесення скомпонувати отримані результати побудов на листі А4.
Зберегти креслення. Роздрукувати.
Приклад виконання лабораторної роботи №3 (див. Рис. 3.18).
Рекомендована методика побудов :
Побудувати коло R30. (Поточний Шар 0).
Встановити поточним Шар 1, вибрати команду Линия, потім першою точкою лінії вказати центр побудованого кола, включити режим ОРТО, перемістити мишу вниз і набрати на клавіатурі 110 Enter.
Встановити поточним Шар 0.
Побудувати кола R20 і R10. Результат побудов показаний на Рис. 3.17а.
Виконати внутрішні сполучення побудованих кіл дугами кіл R200 (п. 3.1.4). Командою Обрежь, вибравши за різальні кромки початкові кола, прибрати дуги кіл R200. Результати побудов показані на Рис. 3.17б.
Командою Обрежь, вибравши за різальні кромки дуги кіл R200, прибрати дуги початкових кіл, що лежать усередині контура (Рис. 3.17в).
Встановити поточним Шар 1, вибрати команду Линия. Побудувати допоміжні відрізки 12, 34, 45, що визначають центри кіл (Рис. 3. 17г).
Встановити поточним Шар 0, викреслити кола з центрами в точках 1, 2, 4, 5 (Рис. 3.17д).
Виконати сполучення (Рис. 3.17е).
Командою Обрежь видалити дуги кіл (Рис. 3.17 ж).
Проставити розміри. Розмір товщини проставити за допомогою виноски.
Виконати обведення контура деталі лініями товщиною 0,5.
а) б) в)
1
2
4
5
г) д) е) ж)

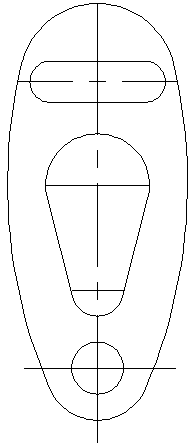

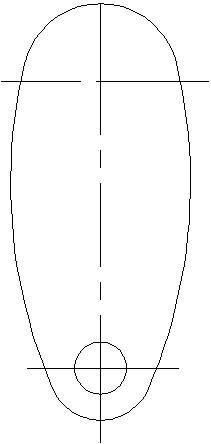

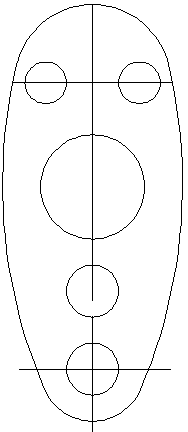

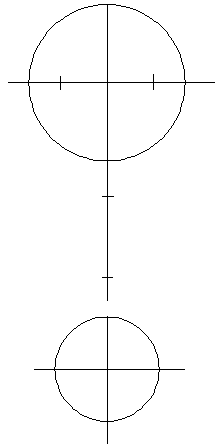

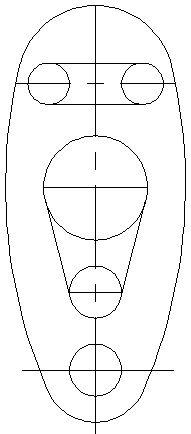

Рис. 3.17. Послідовність викреслювання контура деталі
