3.3 Отримання штрихувань при виконанні розрізів предметів

Для штрихування замкнутих областей служить команда ВHATCH (КШТРИХ), яка може бути введена:

1) кнопкою на інструментальній панелі Draw (Рисование).

2) Command: BHATCH

3) Випадне меню: Draw (Рисование) – BHATCH (ШТРИХ)

Команда BHATCH (КШТРИХ) дозволяє штрихувати область, обмежену замкнутою лінією (лініями), як шляхом простої вказівки точок усередині контура, так і шляхом вибору об'єктів. Вона автоматично визначає контур і ігнорує примітиви, які не є частиною контура. Команда викликає діалогове вікно Boundary Hatch and Fill (Граничный штрих и заливка) з трьома вкладками BHATCH (ШТРИХ) і Advanced (Продвинутый) і Gradient (Градиент) (рис 3.17). Ліва частина вікна з розташованими в ній вкладками задає параметри штрихування, права - заповнювану штрихуванням область.

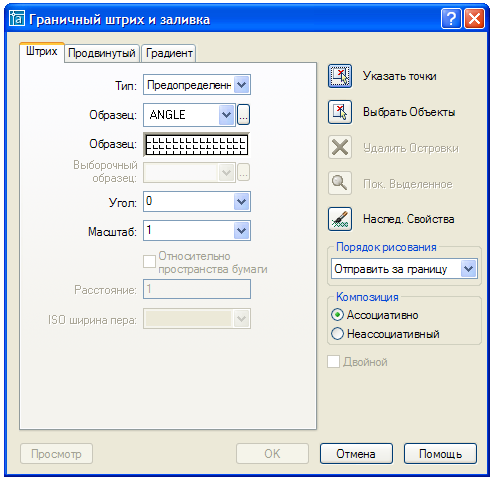

Рис. 3.17 . Діалогове вікно Граничный штрих и заливка

Для створення штрихування необхідно:

1. У полі Type (Тип) вкладки BHATCH (ШТРИХ) за допомогою списку, що розкривається, необхідно вибрати (Определенные пользователем) групу зразків штрихування. При цьому можливе завдання однієї з трьох груп штрихувань :

• Predefined (Предопределенные)

• User defined (Определенные пользователем)

• Custom (Пользовательские)

Система ACAD пропонує великий набір стандартних штрихувань. Вибір штрихування здійснюється або за іменем у списку, що розкривається, або візуально. Візуальний вибір доступний при натисненні на область Образец, після чого відкривається вікно Hatch Pattern Palette (Палитра образцов штриховки), що складається з чотирьох вкладок.

2. Для вибору потрібного штрихування необхідно вказати мишкою піктограму з потрібним зразком штрихування і натиснути кнопку ОК. Структура зразка відображується в полі Swatch (Образец) вкладки HATCH (ШТРИХ).

3. Задати кут за допомогою поля Angle (Угол) і масштаб штрихування за допомогою поля - Scale (Масштаб) відносно еталонного зображення.

4. Вибрати замкнутий контур, що підлягає штрихуванню. Для цього необхідно використовувати піктограму - Указать точки або піктограму - Выбрать объекты. При цьому діалогове вікно Boundary Hatch and Fill (Граничный штрих и заливка) зникає з екрану монітора. При вказівці точки відбувається виділення примітивів, що задають замкнутий контур. Для підтвердження вибору примітивів необхідно натиснути клавішу Enter, після чого знову з'являється вказане діалогове вікно. Далі необхідно вказати на піктограму OK, після чого на вказаному замкнутому контурі з'явиться зображення штрихування.

При отриманні зображень штрихування може виникати ситуація коли штрихування або не повністю заповнює замкнутий контур або виходить за межі його (рис. 3.18а). В цьому випадку доцільно обвести замкнутий контур за допомогою команди polyline (рлиния), який згодом необхідно заштрихувати (рис. 3.18б).

а б

Рис. 3.18. Виконання замкнених контурів
