9. Strech (Розтягування об'єктів)

Команда призначена для розтягання об'єктів, зберігаючи при цьому зв'язок з іншими частинами малюнка.

Виклик команди : клацнути на піктограмі або вибрати з випадаючого меню Modify\ Strech (Изменение\ Растяжение).

Запити в командному рядку: Command: Select objects:

Послідовно вибираються масштабовані об'єкти; натискається клавіша ENTER.

Specify base point or displacement:

Вибрати базову точку або вказати величину переміщення.

Specify second point of displacement or <use first point as displacement>:

Вказати другу точку переміщення.

9. Trim (Рис. 2.8)

Команда призначена для відсікання частини об'єкту по заданій різальній кромці.

Виклик команди : клацнути на піктограмі або вибрати з випадаючого меню Modify\ Trim (Изменение\ Обрезать).

Запити в командному рядку: Command: Select objects:

Необхідно вибрати "різальний" об'єкт, по кромці якого виконуватиметься відсікання; об'єктів може бути декілька, вибір закінчується натисненням клавіші ENTER.

Select object to trim or shift - select to extend or [Project/Edge/Undo]:

(Виберіть об'єкт для обрізання або Shift -удлиняемый або [Проекція/Кромка/Відмінити])

Необхідно вибрати об'єкт, що "розтинається", частина якого буде видалена; об'єктів може бути декілька, вибір закінчується натисненням клавіші ENTER.

Команда завершується повторним натисненням ENTER.

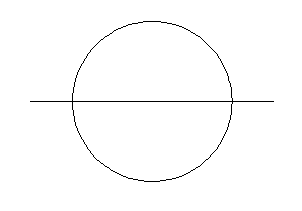

Рис. 2.8 Приклад обрізання об'єктів

2.3.11 Extend (Розширення)

Команда здійснює подовження об'єктів до граничної кромки.

Виклик команди : клацнути на піктограмі або вибрати з випадаючого меню Modify\ Extend (Изменение\ Расширение).

Запити в командному рядку:

Command: _extend

Current settings: Projection=UCS, Edge=None

Select boundary edges ..

(Поточні установки: Проекція=ПСК Кромки=Без продовження

Виберіть різальні кромки)

Select objects:

Вказати об'єкт, до якого треба розширити об'єкти, - точка 1(Рис. 2.9);

Select objects:

Натиснути клавішу Enter.

Select object to extend or shift - select to trim or [Project/Edge/Undo]:

(Виберіть подовжуваний або Shift -обрізуваний об'єкт або [Проекція / Кромка /Відмінити])

Вибрати подовжуваний об'єкт - точка 2.

Select object to extend or shift - select to trim or [Project/Edge/Undo]:

Вибрати подовжуваний об'єкт- точка 3.

Select object to extend or shift - select to trim or [Project/Edge/Undo]:

Вибрати подовжуваний об'єкт - точка 4 і натиснути Enter.

Гранична кромка

Об‘єкти після подовження

2

3

4

Рис. 2.9 Подовження об'єктів

2.3.12 Перервати в точці (рекомендується для самостійного вивчення)

2.3.13 Break (Перервати)

Команда Break (Прервать) здійснює розрив об'єктів.

Виклик команди : клацнути на піктограмі або вибрати з випадаючого меню Modify\ Break (Изменение\ Прервать).

Запити в командному рядку: Select object:

Вибрати об'єкт для розподілу; точка, в якій об'єкт вибраний, вважається точкою розриву.

Specify second break point or [ First point]: (Друга точка розриву або [перша точка]:)

Ввести координати другої точки; якщо координати першої і другої точок не збігаються, частина об'єкту між точками видаляється; F - повторити вибір першої точки розриву.

2.3.14 Chamfer (Фаска)

Призначення команди - зняття фаски (підрізування двох відрізків, що перетинаються).

Виклик команди : клацнути на піктограмі або вибрати з випадаючого меню Modify\ Chamfer \ (Изменение\ Фаска).

Запити в командному рядку:

Select first line or [ Polyline\Distance\Angle\Trim\Method \mUltiple

(Виберіть перший відрізок або [Полилиния, Довжина, Кут, Обрізання, Метод, Дещо ] Ввести з клавіатури D і натиснути Enter.)

Specify first chamfer distance <0.0000>: (Перша довжина фаски за умовчанням>: )

Задати довжину фаски по першій лінії, наприклад, 50;

Specify second chamfer distance <50.0000>: (Друга довжина фаски за умовчанням>: )

Задається довжина фаски по другій лінії, наприклад, 40.

Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]:

(Виберіть перший відрізок або [Полилиния, Довжина, Кут, Обрізання, Метод, Декілька])

Вибрати перший відрізок (відрізок 1, Мал. 2.10 )

Select second line: (Виберіть наступну лінію:)

Фаска з кутом 45⁰

Вибрати другий відрізок (відрізок 2).

Вихідний об’єкт

Об’єкт після зняття фасок

Відрізок 1

Відрізок 2

Рис. 2.10 Зняття фасок
