1.2.2. 1.2. Композиционные сверхрешетки типа II

Характерные черты композиционных сверхрешеток типа II определяются взаимным расположением краев зон исходных полупроводников на гетерогранице. Зона проводимости одного из материалов здесь близка к валентной зоне другого. Это вызывает пространственное разделение носителей, локализованных в квантовых ямах. Электроны сосредоточены в квантовых ямах, образованных первым полупроводником, а дырки — в квантовых ямах, образованных вторым полупроводником. Таким образом, в этих многослойных структурах мы имеем дело с «непрямой в реальном пространстве запрещенной зоной» (в отличие от непрямой запрещенной зоны в пространстве импульсов, реализующейся в ряде объемных полупроводников).

До сих пор лишь одну полупроводниковую систему можно с уверенностью считать образующей сверхрешетку типа II. Это система, основанная на тройных соединениях In_1-xGa_xAs и GaSb_1-yAs_y, где предельный случай х = 0, у = 0 отвечает сверхрешетке InAs—GaSb [119].

Согласно имеющимся данным по электронному сродству и запрещенной зоне обоих бинарных соединений, край зоны проводимости InAs лежит на 0,14 эВ ниже края валентной зоны GaSb [120]. Для тройных соединений запрещенные зоны частично перекрываются, стремясь в пределе х= 1, у = 1 к полному перекрытию (отвечающему запрещенной зоне GaAs).

Если выбор тройных соединений In_1-xGa_xAs и GaSb_1-yAs_y удовлетворяет условию у = 0,918x: + 0,082, то на гетерограницах в сверхрешетке имеется идеальное согласие постоянных решетки [120]. На рис. 6 показаны зависимости энергий краев зон от состава соединений, а также схематические энергетические диаграммы сверхрешеток типа II, выполненных из этих материалов.

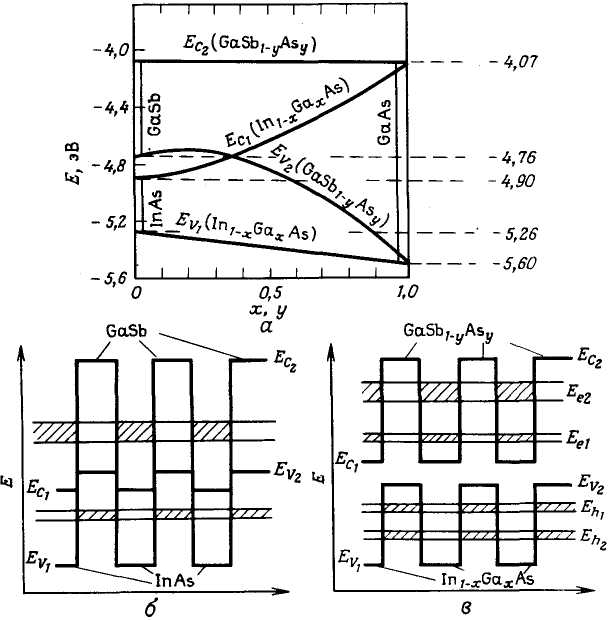

Рис. 6. Зависимость положения краев зон (отсчитанных от вакуумного уровня) в твердых растворах In_1-xGa_xAs и GaSb_1-yAs_y от состава последних (a) и схематические зонные диаграммы сверхрешеток InAs—GaSb (б) и In_1-xGa_xAs—GaSb_1-yAs_y (в) [119]. Заштрихованные области отвечают энергиям подзон и тем участкам пространства, где концентрируются носители. На рис. б и в по оси абсцисс отложена пространственная координата.

Опубликованные экспериментальные результаты [162] привлекли внимание к другой системе, предположительно также образующей сверхрешетки типа II. Это система РbТе—Pb_1-xSn_xTe. Электронная зонная структура и характер сверхрешеток РbТе—Pb_1-xSn_xTe еще не достаточно исследованы [163—165], хотя их энергетическая схема, использующая зависимость от х (молярной доли олова) энергий краев зон, отсчитанных от уровня Ферми в легированном In (~ 1%) объемном Pb_1-xSn_xTe (где уровень Ферми зафиксирован амфотерной примесью In), позволяет предположить [162], что сверхрешетки из этих соединений принадлежат к типу II. Но это явно противоречит данным магнитооптических экспериментов [163, 165], согласно которым сверхрешетки РbТе—Pb_1-xSn_xTe принадлежат к семейству сверхрешеток типа I.

1.2.2.1.3. Политипные сверхрешетки

Как говорилось выше, политипные сверхрешетки могут быть созданы, если дополнить систему InAs—GaSb третьим веществом — AlSb (рис. 4, в). На рис. 7, а показаны энергии краев зон AlSb по отношению к зонам GaSb и InAs. Минимум зоны проводимости в AlSb расположен в точке X импульсного пространства в отличие от GaSb и InAs, где он находится в точке Г. Тем не менее благодаря относительно широкой запрещенной зоне AlSb (1,6 эВ), перекрывающей запрещенные зоны GaSb и InAs, слои AlSb в сверхрешетках и гетероструктурах служат потенциальными барьерами как для электронов, так и для дырок. Следует отметить, что близость постоянных решеток AlSb (6,136 A), GaSb (6,095 А) и InAs (6,058 А) [133] способствует гетероэпитаксии. Поэтому указанные полупроводники, существенно различные по параметрам зон, состав-ляют уникальную комбинацию среди всего класса соединений типа A^III B^V.

Рассматриваемые политипные сверхрешетки конструируются из базовых многопереходных элементов типа ВАС, АВСА, АСВСА и т. д. (рис. 7, б), где А означает AlSb, В —GaSb, а С —InAs.

Гетеропереходы между отдельными составляющими политипной сверхрешетки сами по себе обладают интересными характеристиками [133]. Гетеропереходы GaSb—AlSb, например, имеют очень интересную зонную картину. В соответствии с правилом общего аниона [157, 166] разрыв в валентной зоне ∆Е_V для них должен быть очень малым, в то время как разрыв в зоне проводимости ∆Е_с весьма велик. Поэтому квантовые ямы в зоне проводимости сверхрешеток GaSb—AlSb столь глубоки, что энергии квантовых уровней не зависят от точного значения ∆Е_с. Кроме того, не слишком малая разность постоянных решетки GaSb и AlSb (∆а₀/а₀= 0,65% [155]) позволяет изучать влияние напряжений несоответствия на свойства сверхрешетки.

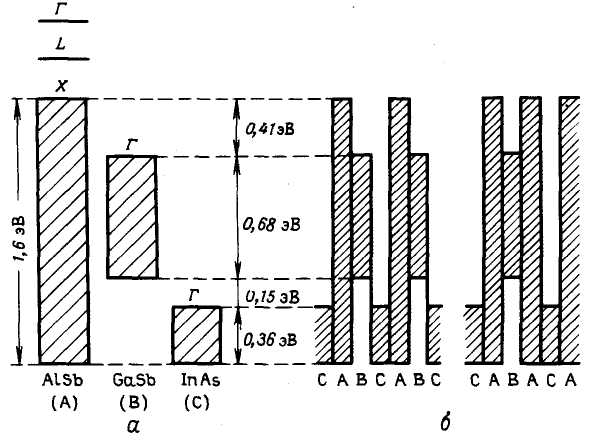

Рис. 7. Энергии краев зон AlSb по отношению к GaSb и InAs (а) и энергетические диаграммы двух типов политипных сверхрешеток (б) [133] Заштрихованные области отвечают запрещенным зонам.

Очевидно, что все характеристики гетеропереходов между отдельными компонентами определяют и свойства политипной сверхрешетки в целом.
