Выбор инструмента с возможностью врезания
Фрезы, способные осуществлять линейное врезание под углом, также могут работать и с круговым врезанием под углом.
Линейное врезание под углом
Винтовая интерполяция P = шаг
* Пластина размером 18, имеющая специализированную геометрию для врезания под углом -xMR
Плунжерное фрезерование
Выбор инструмента
Практические рекомендации
При плунжерном фрезеровании обработка осуществляется не периферийной, а торцевой частью инструмента, при этом преобладают преимущественно осевые, а не радиальные усилия резания. Плунжерное фрезерование применяется, когда традиционные методы не возможны из-за чрезмерных вибраций. Например:
При вылете инструмента больше чем 4 x Dc
При нежесткой системе
Для получистовой обработки в углах
Для труднообрабатываемых материалов, таких как титан.
Данный метод также является альтернативой при ограниченных мощности и крутящему моменту.
Примечание: плунжерное фрезерование не является первым выбором для стабильных условий обработки вследствие меньшей производительности.
Выбор инструмента
Выбор фрезы определяется в зависимости от диаметра. Фрезы CoroMill 210 и плунжерная фреза Coromant R215 предназначены для плунжерного фрезерования.
Плунжерное сверление Наиболее эффективно применять метод плунжерного сверления для сверл диаметром не более Dc = 35 мм, смотри Сверление.
Практические рекомендации
Процесс резания
Плунжерное фрезерование значительно отличается от традиционных методов. Суть метода заключается в использовании не периферийной части инструмента, а его конца, что кардинально перераспределяет направления усилий резания с радиальных на осевые. Данный метод можно сравнить с растачиванием при прерывистом резании.
Снижается уровень потребляемой мощности и шума.
Плунжерное фрезерование = прерывистая расточка. Осевые усилия резания.
Типовое фрезерование. Большая доля радиальных усилий.
Основные рекомендации
Горизонтальное положение шпинделя станка облегчает эвакуацию стружки.
Рекомендуется начинать обработку от дна с постепенным подъёмом.
Используйте СОЖ или сжатый воздух для улучшения эвакуации стружки.
По сравнению с типовыми методами фрезерования, значение подачи на зуб для плунжерного фрезерования меньше.
Убедитесь, что в процессе резания участвует более чем один зуб.
Используйте фрезы со сверхмелким шагом зубьев.
Используйте максимальную величину ae – в зависимости от размера пластины.
Рекомедуемое значение шага s = 0.75 x Dc для перемещения в сторону.
Постепенное уменьшение глубины врезания для минимизации вибраций.
Рекомендуется использовать функцию "отвода" для предотвращения повторного резания на обратном ходу. Отводите фрезу на 1 мм от стенки в конце рабочего прохода.
Примечание: цикл аналогичный процессу сверления не рекомендуется, вследствие риска возникновения нежелательных вибраций при повторном резании на обратном ходу.
Всегда стремитесь оставить постоянный припуск под последующую финишную операцию.
Избегайте повторного резания на обратном ходу и постепенно уменьшайте глубину врезания.
Расчёт потребляемой мощности.
Пазы
Плунжерное фрезерование - один из эффективных методов обработки глубоких закрытых пазов.
Эвакуация стружки для подобной обработки - крайне важный процесс. Станок с горизонтальным расположением шпинделя, применение СОЖ или сжатого воздуха помогают в решении трудностей с эвакуацией стружки.
Для глубоких и узких пазов рекомендуется операция сверления, как обеспечивающая наилучшую эвакуацию стружки и высокое значение перекрытия.

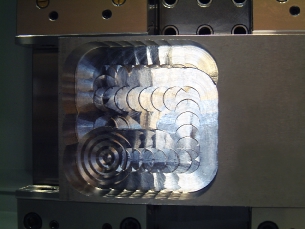

Выборки/карманы
Как и для обработки закрытых пазов крайне важна эвакуация стружки.
Предпочтительна горизонтальная обработка, применение СОЖ или сжатого воздуха.
Рекомендуется сверление предварительного отверстия как можно большего диаметра от 1.5 x Dc для улучшения эвакуации стружки.
Рекомендуется снижение подачи при двух первых проходах.
Отводите фрезу в конце рабочего хода и избегайте обработки в полный паз.
Обработка углов
Плунжерное фрезерование очень эффективно при доработке углов после черновой обработки кармана.
Для данной операции подходят фрезы CoroMillPlura, CoroMill 390 или плунжерное сверло Coromant U. Сверло позволяет работать с перекрытием до 75% от диаметра, что актуально при обработке в острых углах.
Обработка углов
