Устройство индикации
Названное устройство предназначено для вывода на светодиодную матрицу (СДМ) буквенно-цифровой информации. Внешне СДМ представляет собой окно (см. рис. 2.28 а)) с расположенными внутри сегментами a, b, c, d, e, f, g, h, каждый из которых является светодиодом. Семь светодиодов предназначены для формирования цифр или некоторых букв, а один — для отображения точки. Схема электрического соединения диодов матрицы приведена на рис. 2.28 б) .
Согласно
схеме, все диоды имеют общий катод. В
этой связи для того, чтобы какой-либо
светодиод матрицы начал излучать
световой поток необходимо на его анод
подать напряжение Н-уровня. При отображении
СДМ буквенно-цифровой информации
необходимо преобразовывать исходный
код букв или цифр так, чтобы светились
нужные светодиоды. Например, для того,
чтобы отобразить цифру числа «3», имеющего
8-разрядный двоичный код 0000 0011, напряжение
Н-уровня, соответствующее логической
«1», следует подать на аноды диодов «a»,
«b», «c», «d» и «g.», а на анодах остальных
светодиодов установить логический «0».
Таким образом, если анод «a»
считать младшим разрядом кода СДМ, а
«h»
— старшим, то двоичному коду числа 3
должен соответствовать код
.
Таблица 2.10
Адрес |
Код СДМ |
|||||||
|
h |
g |
f |
e |
d |
c |
b |
a |
00h |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
01h |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
02h |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
03h |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
04h |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
05h |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
06h |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
07h |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
08h |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
09h |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |

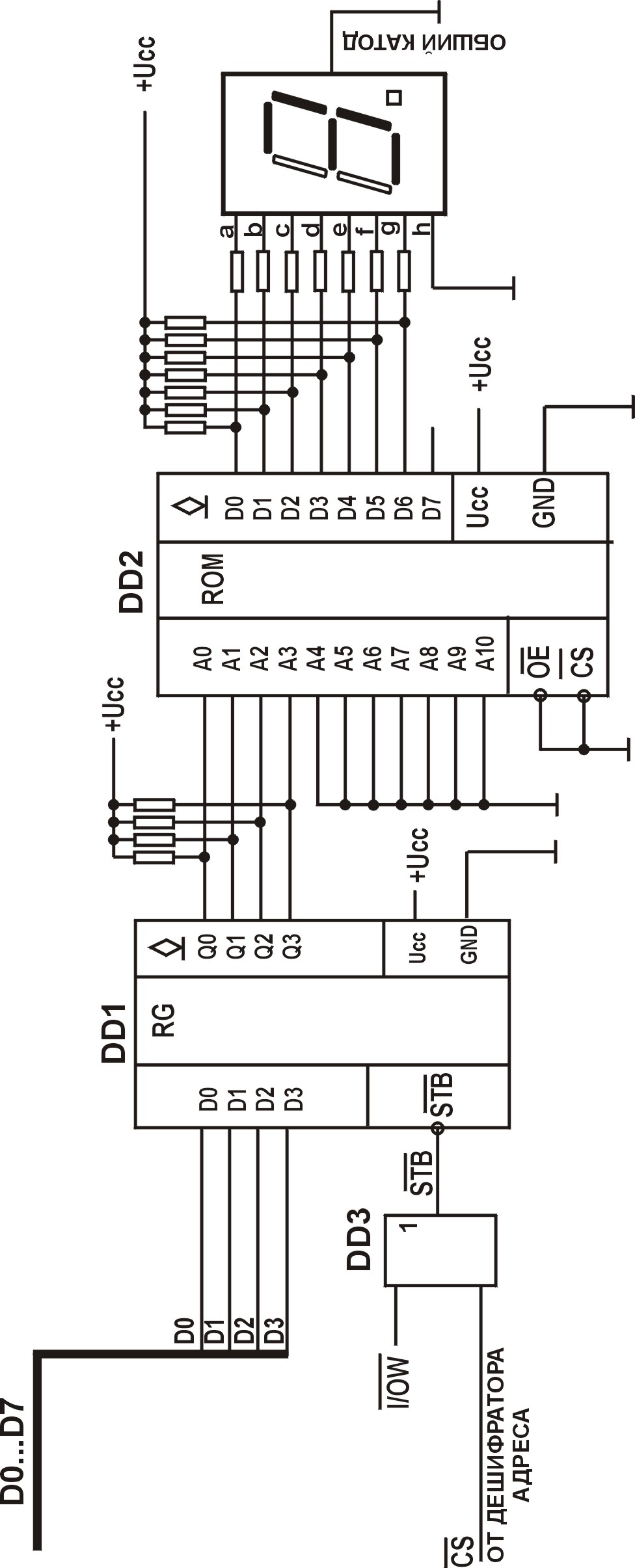

Схема устройства индикации, осуществляющего вывод на СДМ цифр десятичных чисел от 0 до 9, приведена на рис. 2.29, где обозначено:
DD1, DD2 — соответственно 4-рязрядный регистр и ПЗУ, имеющие ОК-выходы;
DD3 — логический элемент ИЛИ.
По
сигналу
,
формируемым элементом ИЛИ, 4-разрядный
код числа (от 0 до 9), отображаемого на
СДМ, записывается в регистр. Выходы
регистра подключены к адресным линиям
ПЗУ, выполняющего функцию преобразования
двоичного кода числа в код СДМ.
Преобразование осуществляется следующим
образом: код преобразуемого числа
является адресом ячейки ПЗУ, в которой
хранится 8-разрядный код СДМ, выдаваемый
на линии D0
— D7. Адреса
и содержимое ячеек приведены в таблице
2.10 .
а) б)
Рис. 2.28
Рис. 2.29
