1.12. Форма и порядок заполнения основной надписи
Основная надпись и дополнительные графы к ней должны соответствовать: для чертежей и схем – форме 1; для заглавного листа текстовых документов – форме 2; для последующих листов текстовых документов – форме 2а.
В графах (номера граф показаны в скобках) помещают:
в графе 1 – наименование изделия в именительном падеже единственного числа; на первое место помещают существительное («Долбяк зуборезный»). Если документ имеет буквенный шифр – дают расшифровку («Протяжка елочная. Сборочный чертеж»);
в графе 2 – обозначение (шифр) документа;
в графе 3 – обозначение материала; эту графу заполняют только на рабочих чертежах;
в графе 4 – литеру документа; на учебных чертежах в левой клетке ставят литеру «У» («Учебный»);
в графе 5 – массу изделия в кг без указания единицы измерения; на учебных чертежах графу 5 можно не заполнять;
в графе 6 – масштаб чертежа, на схемах графу 6 не заполняют;
в графе 7 – порядковый номер листа;
в графе 8 – общее количестве листов документа; эту графу заполняют только на первом листе;
в графе 9 – наименование или разделительный индекс орга-низации (УГАТУ); на учебных документах указывают также номер учебной группы (ТМ-440 или T29-308);
в графе 10 – характер работы, выполненной лицом, подпи-савшим документ, на учебных чертежах разрешено строки этой графы заполнять словами: «студент»; «консультант» и т.п.;
в графе 11, 12 и 13 – фамилии лиц, подписавших документ, их подписи и даты подписания;
в графе 26 обозначение документа, повернутое на 180° (или на 90° для форматов больше 11-го при расположении основной надписи вдоль короткой стороны листа);
графы 14, 15, 16, 17, 18, 27, 28, 29, 31, 32 на учебных чертежах не заполняют;
графы 19, 20, 21, 22 и 23 заполняют только на документах, подлежащих хранению в архиве университета.
Основная надпись
для чертежей и схем
по ГОСТ 2.104-68 (Форма
1)
Основная надпись
для текстовых конструкторских документов
(первый или заглавный лист) (Форма 2)

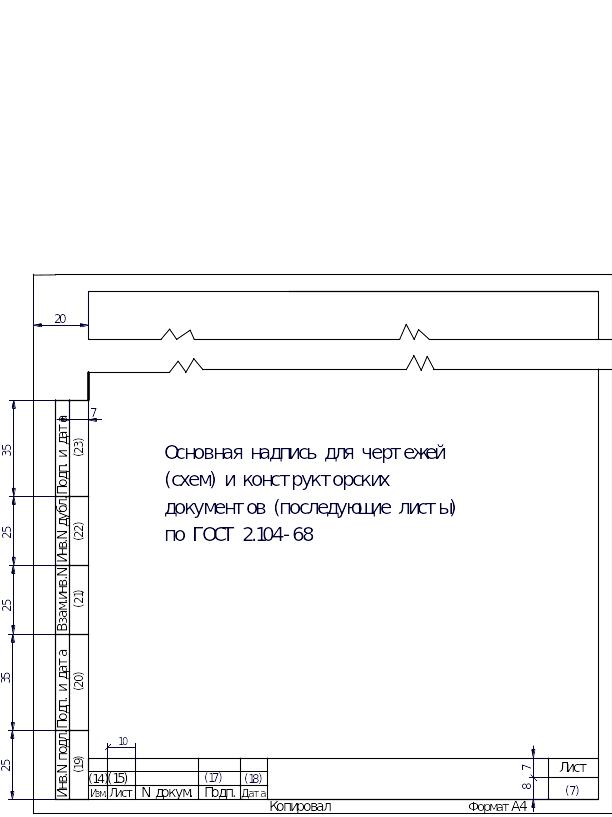

Основная надпись
для чертежей (схем)
и
конструкторских документов (последующие
листы)
по
ГОСТ 2.104-68 (Форма 2а)
1.13. Оформление титульного листа пояснительной записки
Образец оформления приведен на стр. 44.
На титульном листе пояснительной записки, выполняемой от руки, первую часть наименования выполняют стандартным прописным шрифтом 10-го размера без наклона, наименование пояснительной записки – стандартным прописным шрифтом 7-го размера без наклона. Если наименование изделия или документа не умещается в одну строку – вторую строку выполняют стандартным строчным шрифтом 5-го размера (или компьютерный вариант).
На титульном листе пояснительной записки разрешено помещать график, отражающий ритмичность работы студента.
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
УФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра ТиТМ (или МСС)
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе по дисциплине
«Режущий инструмент»
2106.320000.000 ПЗ
Группа ТМ-440 (или Т29-308)
Студент (Семенов А.И.)
« » 200__г.
Преподаватель Озеров А.Д.
« » 200__г.
Ишимбай 200__
(Уфа 200__)
