4. 6.4 Использование openMosixanalyzer

4. 6.4. 1 Окно load-overview. Здесь отображается хронология нагрузки openMosix.

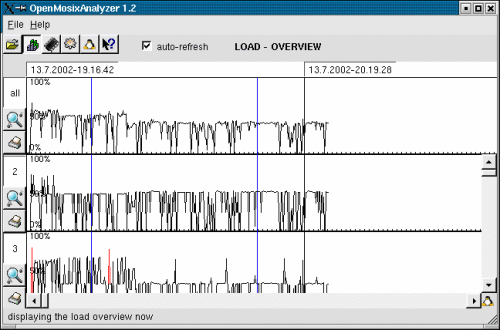

Рисунок 4.7 – Окно load-overview

openMosixanalyzer позволяет вести беспрерывную историю нагрузки вашего кластера. Файлы журналов, создаваемые openMosixcollector, представляются в графическом виде, таким образом, можно получить полномасштабную картину всех процессов, происходящих на вашем кластере. Кроме того, openMosixanalyzer позволяет анализировать текущие “online” файлы. Файлы журналов располагаются в каталоге /tmp/ openmosixcollector/* (архивы в /tmp/openmosixcollector[date]/*, где [date] – дата создания архива журнала), а чтобы просмотреть всю историю сразу, достаточно открыть лишь основной файл журнала. Время начала ведения журнала отображается сверху, а масштаб времени openMosixanalyzer равен полному дню (12 ч).

Если вы пользуетесь openMosixanalyzer для просмотра “online”-файлов, то вам, возможно, окажется полезна функция обновления. Для её включения нужно отметить опцию “refresh”.

Если нагрузка кластера в пределах нормы, то линия графика чёрного цвета. Если же нагрузка >75, то линия красная. Всё это так называемые значения openMosix--informations. openMosixanalyzer получает эти значения из файлов /proc/hpc/nodes/[openMosix-Node_ID]/*.

Кнопка “Find-out” для каждого узла показывает некоторые полезные статистические данные. Если кликнуть на неё, то появится небольшое окно, содержащее показатели средней нагрузки, использования памяти и подобные статистические и динамические полезные данные об определённом узле или о кластере в целом.

4. 6.4. 2 Статистическая информация об узле

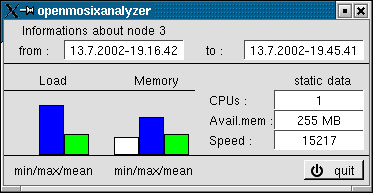

Рисунок 4.8 – Окно получения статистической информации об узле

Если в истории нагрузки были контрольные точки, то они показаны здесь вертикальной синей чертой. Теперь вам намного легче сравнить значения нагрузки в определённый момент времени.

4.5.4.3 Окно memory-overview. Здесь представляется обзор использования памяти (Memory-overview) в openMosixanalyzer.

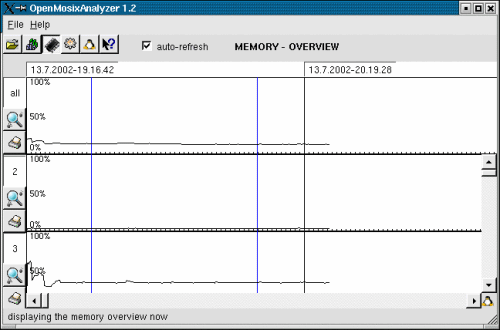

Рисунок 4.9 – Окно memory-overview

При помощи Memory-overview в openMosixanalyzer вы можете анализировать историю использования памяти аналогично Load-overview. Файлы журналов, создаваемые openMosixcollector, также отображаются в графическом виде, так что получается полномасштабный обзор всего происходящего в кластере. Программа анализирует текущие файлы журналов, но также через меню возможно открывать и архивы журналов.

Вся отображаемая информация берётся из следующих файлов:

/proc/hpc/nodes/[openMosix-ID]/mem.

/proc/hpc/nodes/[openMosix-ID]/rmem.

/proc/hpc/nodes/[openMosix-ID]/tmem.

Также, если оpenMosixcollector записал контрольные точки в историю памяти, то они будут отображены вертикальной синей чертой.

4. 6.4.4 Окно openMosixhistory

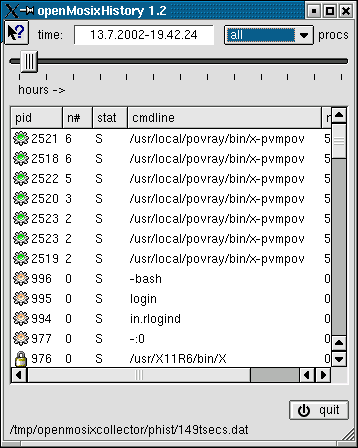

Рисунок 4.10 – Окно openMosixhistory

Это окно показывает список процессов, выполнявшихся ранее.

openMosixhistory позволяет посмотреть, какой процесс выполнялся ранее на любом из узлов. openMosixcollector сохраняет список этих процессов с того хоста, на котором он был запущен, и именно эту информацию вы и можете просмотреть при помощи openMosixhistory. Частоту сохранения можно изменить при помощи ползунка в openMosixhistory.

openMosixhistory умеет анализировать текущие файлы журналов, но также возможно открывать и архивы журналов через меню.
