4. 6. Графические средства администрирования openMosix

Существует графический интерфейс (GUI) для административных целей – openMosixView, состоящий из пяти приложений для мониторинга и администрирования кластера:

openMosixView – основное приложение для мониторинга+администрирования;

openMosixprocs – окно для управления процессами;

openMosixcollector – демон, который ведёт журнал сообщений узла и кластера в целом;

openMosixanalyzer – анализирует информацию, собранную openMosixcollector;

openMosixhistory – история процессов кластера.

Все эти приложения доступны из основного окна приложения. Наиболее используемые команды openMosix выполняются в несколько щелчков мышью, а развитый диалог запуска команд упрощает запуск приложений в кластере. Так называемые “ползунки приоритета” для каждого узла делают простым и наглядным процесс ручной и автоматической балансировки нагрузки.

4. 6.1 Использование openMosixView

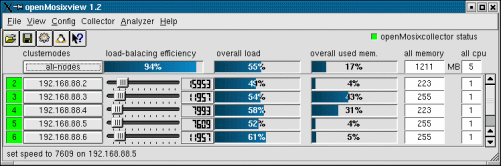

4. 6.1.1 Основная программа. Основное окно приложения приведено на рисунке 4.1.

Рисунок 4.1 – Окно openMosixView

Окно openMosixView содержит такие элементы как индикатор, кнопку, ползунок (слайдер), поле с цифровым значением, индикатор выполнения и текстовые метки для каждого узла кластера. Цветовые индикаторы слева отображают openMosixview-ID и статус узла. Красная обозначает, что узел не активен, а зелёная наоборот – активное состояние.

Если вы нажмёте кнопку с IP-адресом узла, то появится конфигурационное окно. Оно содержит кнопки для выполнения наиболее общих команд mosctl. Ползунками же устанавливается значение openMosix-скорости для узла. Текущее значение скорости отображается в поле с цифровым значением.

Манипулируя этими значениями скоростей можно влиять на балансировку нагрузки кластера. В openMosix-кластере процессы мигрируют на узлы с большим значением openMosix-скорости. Естественно, что это – не физическое быстродействие узла, но именно по этому значению openMosix “определяет” её для себя, другими словами, при запуске требовательной к процессору задаче на узле, с установленным наименьшим значением скорости, миграция такого процесса на другие узлы с более высоким значением скорости будет эффективнее.

Индикаторы выполнения посередине окна представляют картину нагрузку на каждом узле кластера. Они отображают лишь процентное соотношение.

Следующий индикатор показывает количество памяти на узлах, опять же в процентном отношении от общей доступной памяти на хостах. Ещё правее можно увидеть, сколько процессоров доступно в вашем кластере. В первой строке основного окна приложения есть кнопка с надписью “all-nodes”, как можно догадаться, с её помощью возможно задать единую конфигурацию для всех узлов.

Индикатор состояния вверху слева показывает, насколько хорошо работает механизм распределения нагрузки. 100% – это очень хорошее значение, и означает, что на всех узлах нагрузка примерно одинакова.

Для управления openMosixcollector и openMosixanalyzer нужно воспользоваться меню “collector” и “analyzer”. Эти две части openMosixView полезны для анализа состояния кластера в длительный промежуток времени.
