Расчет трехфазного двухобмоточного трансформатора 320 кВа, 10/0,525 кВ, 50 гц с естественным масляным охлаждением Исходные данные для проектирования
Номинальная мощность трансформатора . . . . . . . . . . . . |
S = 320 кВА |
Число фаз . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
m =3 |
Частота сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
f=50 Гц |
Режим работы трансформатора . . . . . . . . . . . . . . . . . . . . |
продолжительный |
Номинальное высшее линейное напряжение . . . . . . . . . |
UВН = 10000 В |
Номинальное низшее линейное напряжение . . . . . . . . . . |
UНН = 525 В |
Схема и группа соединения обмоток . . . . . . . . . . . . . . . . |
Y/Δ – 11 |
Способ охлаждения трансформатора . . . . . . . . . . . . . . . . |
естественное масляное |
Напряжение короткого замыкания . . . . . . . . . . . . . . . . . . |
uк = 5,5% |
Потери короткого замыкания . . . . . . . . . . . . . . . . . . . . . . |
Рк = 6200 Вт |
Потери холостого хода . . . . . . . . . . . . . . . . . . . . . . . . . . . |
Ро = 1900 Вт |
Ток холостого хода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
io = 7% |
Расчет трансформатора ведется в двух вариантах:
вариант I – с обмотками из медного провода;
вариант II – с обмотками из алюминиевого провода.
Для краткости , первичная обмотка трансформатора – обмотка 1, а вторичная – обмотка 2.
1 Основные электрические величины
Номинальные фазные напряжения
В;
В.
Номинальные линейные токи
А;
А.
Номинальные фазные токи
А;
А.
Вариант I
2 Определение основных размеров трансформатора
Данные для расчета:
металл провода обмоток – медь;
марка стали сердечника – 1212;
толщина листов стали – 0,5 мм;
удельные потери в стали р10= 1,6 Вт/кг;
магнитная индукция в стержнях Вс=1,4 Тл;
средняя плотность тока в обмотках j = 4 А/мм2.
Отношение веса стали Gc к весу металла обмоток Gм
;
где pм – удельные потери в металле обмоток для меди pм=2,4 Вт/кг.
ЭДС на один виток
В/виток;
где С0 – коэффициент определяемый формой катушек, материалом. При трехслойной конструкции, медь, круглая форма катушек С0 = 0,3…0,37 [4].
Число витков в обмотке 1
витков;
Число витков в обмотке 2
витков;
Уточненное значение ЭДС на виток
В/виток;
Площадь поперечного сечения стали стержня сердечника
см2;

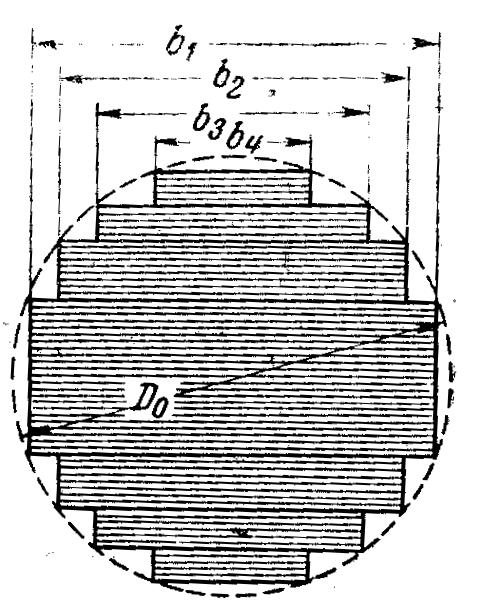

Форма сечения стержня трансформатора показана на рисунке 2.1
Рисунок 2.1 Ступенчатая форма поперечного сечения стержня трансформатора
Число ступеней стержня сердечника n=6;
Число каналов в сердечнике – сердечник без каналов;
Коэффициент заполнения площади описанного круга площадью ступенчатой фигуры kкр=0,875[4];
Изоляция стали – бумага;
Коэффициент заполнения ступенчатой фигуры сталью fс=0,92[4];
Диаметр круга, описанного вокруг стержня сердечника
см.
Номинальная полная мощность обмотки 1 на стержень сердечника
кВА;
где с – число фаз.
Номинальное напряжение обмотки 1 на стержень сердечника
В;
Номинальный ток обмотки 1 на стержень сердечника
А;
Число витков обмотки 1 на стержень сердечника
витков;
Предварительная площадь поперечного сечения провода обмотки 1
мм2;
Тип обмотки 1 – цилиндрическая двухслойная из провода прямоугольного сечения [2].
Номинальная мощность обмотки 2 на стержень сердечника
кВА;
Номинальное напряжение обмотки 2 на стержень
В;
Номинальный ток обмотки 2
А;
Число витков обмотки 2 на стержень
витков;
Предварительная площадь поперечного сечения провода обмотки 2
мм2;
Тип обмотки 2 – многослойная цилиндрическая из провода круглого сечения [2].
Испытательное напряжение обмотки 1
кВ;
Испытательное напряжение обмотки 2
кВ;
Изоляционный цилиндр между обмоткой 1 и сердечником δцо не предусматривается;
Полное расстояние между обмоткой 1 и стержнем сердечника
δо=0,6 см;
Расстояние между обмоткой и ярмом
lо=3 см;
Толщина изоляционного цилиндра в промежутке между обмотками 1 и 2
δц12=0,3 см;
Толщина каждого из двух вертикальных каналов
ак12=0,5 см;
Полное расстояние между обмотками 1 и 2
δ12=2ак12+δц12=2.0,5+0,3=1,3 см;
Предварительная радиальная толщина обмотки 1 из медного провода при мощности одного стержня от 50 до 500 кВт δ1=1,6…2 см [4].
Принимаем δ1=1,8 см;
Предварительная радиальная толщина обмотки 2 при предыдущих мощностях δ2=2,5…3,2 см [4].
Принимаем δ2=3 см;
Предварительное приведенное расстояние между обмотками
см.
Таблица 2.1 Минимально допустимые изоляционные расстояния масляных трансформаторов
Номинальная мощность обмотки 1 на стержень Р1с , кВА |
Испытательное напряжение обмотки 1, кВ |
Между обмоткой 1 и стержнем сердечника |
Номинальная мощность обмотки 2 на стержень Р2с , кВА |
Испытательное напряжение обмотки 2, кВ |
Между обмотками 1 и 2 |
Между обмотками и ярмом lo, см |
Между обмотками смежных стержней δа, см |
||
δо, см |
δцо, см |
δ12, см |
δц12, см |
||||||
5 – 190 |
5 |
0,5 – 1,2 |
- |
5 - 35 |
18 - 25 |
0,85 |
0,25 |
2,0 |
1,0 |
60 - 190 |
1,2 |
0,25 |
2,0 – 3,0 |
1,0 |
|||||
5 – 190 |
18 и 25 |
1,2 |
0,25 |
250 и выше |
1,7 |
0,5 |
3,0 – 5,0 |
1,0 |
|
250 и выше |
5; 18; 25 |
1,5 |
0,5 |
5 – 190 |
35 |
1,2 |
0,3 |
3,0 |
1,4 |
5 – 190 |
35 |
1,8 |
0,4 |
250 и выше |
1,7 |
0,5 |
3,0 – 5,0 |
1,5 |
|
250 и выше |
1,8 |
0,5 |
5 – 190 |
45 |
1,5 |
0,35 |
4,0 |
1,7 |
|
5 – 190 |
45 |
1,8 |
0,35 |
250 и выше |
1,7 |
0,5 |
4,0 – 5,0 |
1,7 |
|
250 и выше |
2,0 |
0,5 |
5 – 190 |
55 |
1,8 |
0,4 |
5,0 |
2,0 |
|
5 – 190 |
55 |
2,1 |
0,4 |
250 и выше |
1,8 |
0,5 |
5,0 |
2,0 |
|
250 и выше |
2,3 |
0,5 |
5 – 250 |
85 |
2,7 |
0,5 |
6,0 |
3,0 |
|
5 – 1900 |
85 |
3,0 |
0,61 |
330 и выше |
2,7 |
0,5 |
7,5 |
3,0 |
Средний диаметр обмотки 1
см;

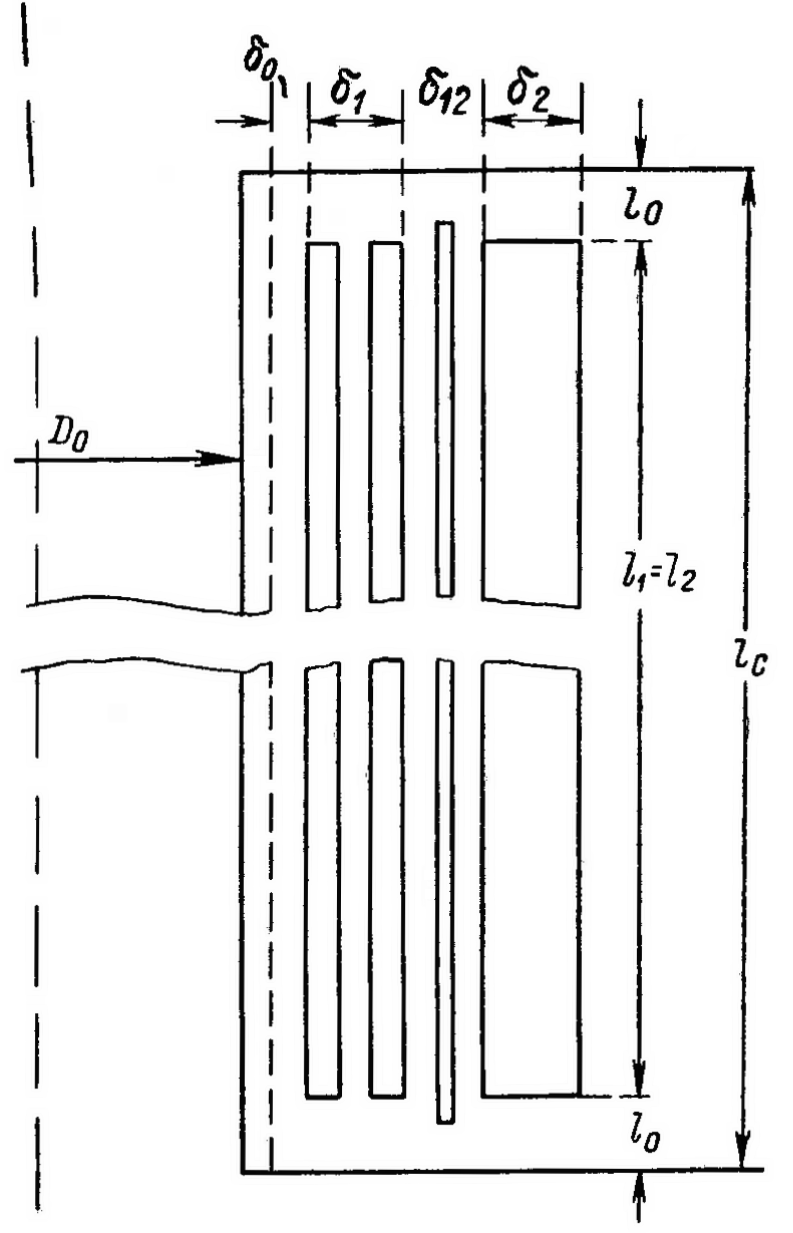

Предварительный эскиз расположения обмоток в окне трансформатора представлен на рисунке 2.2.
Средний диаметр обмотки 2
см;
Средняя длина витка обмоток
см.
Рисунок 2.2 Предварительный эскиз расположения обмоток в окне
трансформатора и автотрансформатора
Активная составляющая напряжения короткого замыкания
;
Индуктивная составляющая напряжения короткого замыкания
;
Высота обмоток по оси стержня сердечника
см;
где Кр= 0,95…0,97 – коэффициент учитывающий переход от средней длины магнитных линий потоков рассеяния к действительной высоте обмоток по оси стержня [4].
Предварительный эскиз расположения обмоток в окне трансформатора представлен на рисунке 2.3.
Рисунок 2.3 Предварительный эскиз расположения обмоток в окне
трансформатора
Таблица 2.2 Результаты расчетов
Материал обмоток трансформатора |
Основные размеры трансформатора, см |
|||||||
D0 |
δ0 |
δ12 |
δ1 |
δ2 |
l0 |
l1=l2 |
lc |
|
Медные обмотки |
18,8 |
0,6 |
1,3 |
1,8 |
3 |
3 |
38,2 |
44,2 |
Алюминиевые обмотки |
17 |
0,6 |
1,3 |
2,7 |
4 |
3 |
70 |
76 |
Высота окна сердечника
см.
Отношение высоты окна сердечника к диаметру стержня сердечника
,
При обмотках из медного провода в трансформаторах с масляным охлаждением lc/D0=1,6…2,6 [5].
