3. Выбор схемы, номинального напряжения и основного электрооборудования линий и подстанций сети
3.1 Выбор схемы сети по протяженности и длине трассы
Возможные варианты схем предоставлены ниже.
Результаты вычислений длин линий и трасс введем в таблицу 1.

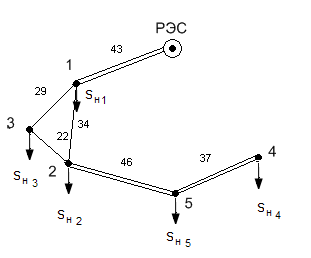

Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Таблица 1
Суммарные длины линий и трасс.
Номер варианта |
1 |
2 |
3 |
4 |
5 |
длина трассы, км |
177 |
211 |
189 |
235 |
245 |
длина линии, км |
354 |
337 |
378 |
235 |
328 |
Произведем проверку следующих вариантов: №1, 3 и 4.
3.2 Проверка отобранных вариантов по допустимым потерям напряжения
На втором этапе каждый из отобранных вариантов проверяется по допустимым потерям напряжения: Uнб Uдоп.
Проверка производится в двух режимах работы сети – максимальном и аварийном.
Допустимые потери Uдоп принимаются равными 13-15% от Uн сети в максимальном режиме и 17-20% – в аварийном.
Мощности в узлах сети:
= (33+j 11,43) МВА, Sн1= 34,92МВА,
= (29+j 10,05) МВА, Sн2= 30,69 МВА,
= (35+j 12,12) МВА, Sн3= 37,04 МВА,
= (20+j 6,94) МВА, Sн4= 21,17 МВА,
= (17+j 5,882) МВА, Sн5= 17,99 МВА.
Проверка варианта 1
Режим максимальных нагрузок.
Распределение мощности:
Полные мощности, протекающие в линиях:
= ; S5-4= 21,17 МВА,
= ; S2-5= 39,16 МВА,
= ; S3-2= 69,85 МВА,
= ; S1-3= 106,89 МВА,
= ; Sр-1= 141,81 МВА,
Принимаем, что номинальное напряжение в проектируемом районе Uном=110 кВ на участках 5-4, 2-5, 3-2, и Uном=220 кВ на участках 1-3, РЭС-1.
Находим ток в линиях в режиме максимальных нагрузок:
,
где Sij – полная мощность, протекающая в линии i-j,
n – количество параллельных цепей в линии i-j,
Uном – номинальное напряжение на участке i-j.
А,
А,
А,
А,
А,
Расчётное сечение провода воздушной линии определяется по закону экономической плотности тока jэк:
где Imax - максимальный рабочий ток; А; n – число цепей в воздушной линии.
Выбирается ближайшее к расчётному стандартное сечение провода Fстанд. Выбранное сечение необходимо проверить по условию потерь на корону и по максимально допустимой нагрузке в аварийном режиме. В случае нарушения ограничений сечения проводов увеличиваются. При выборе сечений проводов окончательно уточняется напряжение отдельных участков сети.
По заданию, продолжительность использования наибольшей нагрузки Тнб=5750 ч/год.
Следовательно, jэк=1 А/мм2 (Идельчик. Электрические сети и системы. стр. 266).
Условие потерь на корону при Uном=110 кВ имеем Fmin=70 мм2,
при Uном=220 кВ имеем Fmin=240 мм2.
Сечения проводов:
55,6мм2, выбираем провод АС-70,
мм2, выбираем провод АС-95,
мм2, выбираем провод АС-185,
мм2, выбираем провод АС-240,
мм2, выбираем провод АС-240,
Выбранные сечения проводов необходимо поверить по допустимому току в аварийном режиме.
Ток в линиях в аварийном режиме при обрыве одного провода.
Ток в линиях в аварийном режиме:
А, провод АС-70 Iдоп= 265 А,
А, провод АС-95 Iдоп= 330 А,
А, провод АС-185 Iдоп= 540 А,
А, провод АС-240 Iдоп= 610 А,
А, провод АС-240 Iдоп= 610 А,
Выбранные провода прошли проверку по допустимому току в аварийном режиме.
Для нахождения потери напряжения суммируются относительные потери напряжения по участкам сети одной ступени напряжения, так как в узлах понижения или повышения напряжения имеются средства регулирования напряжения; в случае разветвлённой сети одного номинального напряжения потери напряжения определяются от источника питания до каждой концевой подстанции, наибольшая Uнб сравнивается с Uдоп: в замкнутой сети или в сети с двухсторонним питанием наибольшие потери напряжения определяются от источника питания до точки раздела мощности; среди аварийных режимов требуется выбирать такой, при котором потери напряжения увеличиваются на наибольшую величину. В разветвлённой сети с двухцепными линиями такой послеаварийный режим обусловлен обрывом одной цепи в линии с наибольшим значением потерь напряжения.
Падение напряжения в нормальном режиме.
Участок 5-4.
Провод АС-70, l=37 км, R0=0,428 Ом/км, Х0=0,444 Ом/км.
RЛ= R0l=0,42818,5=7,918 Ом, ХЛ= Х0l=0,44418,5=8,214 Ом.
Р= МВт, Q= Мвар.
1,96 кВ.
0,293 МВт.
Участок 2-5.
Провод АС-95, l=46 км, R0=0,301 Ом/км, Х0=0,434 Ом/км.
RЛ= R0l=0,30123=6,923 Ом, ХЛ= Х0l=0,43423=9,982 Ом.
Р=37МВт, Q=12,822Мвар.
3,5 кВ.
0,877 МВт.
Участок 3-2.
Провод АС-185, l=22 км, R0=0,159 Ом/км, Х0=0,413 Ом/км.
RЛ= R0l=0,15911=1,749 Ом, ХЛ= Х0l=0,41311=4,543 Ом.
Р=66МВт, Q=22,872 Мвар.
1,99 кВ.
1,705 МВт.
Участок 1-3.
Провод АС-240, l=29 км, R0=0,118 Ом/км, Х0=0,435 Ом/км.
RЛ= R0l=0,11814,5=1,71 Ом, ХЛ= Х0l=0,43514,5=6,307 Ом.
Р=101МВт, Q=34,992 Мвар.
1,85 кВ.
0,404 МВт;
Участок 1-р.
Провод АС-240, l=43 км, R0=0,118 Ом/км, Х0=0,435 Ом/км.
RЛ= R0l=0,11821,5=2,536 Ом, ХЛ= Х0l=0,43521,5=9,353 Ом.
Р=134МВт, Q=46,422 Мвар.
3,354кВ.
1,06 МВт;
U3-1-р=1,85+3,354=5,204 кВ,
U3-1-р% 2,365 %,
U4-5-2-3=1,96+3,5+1,99=7,45 кВ,
U4-5-2-3% 6,77 %.
Uнб=U4-5-2-3%=6,77% < Uдоп=15 %.
