Указания по заполнению отдельных граф технологических документов

1. Основные надписи технологических документов, их форму и порядок заполнения граф определяет ГОСТ 3.110З-74.

2. Заполнение маршрутных и операционных карт производится в соответствии с общими требованиями к текстовый документам, приведенными в ГОСТ 3.1104-74.

3. Правила оформления основных технологических документов общего назначения изложены в ГОСТ 3.1105-74.

4. Во всех технологических и конструкторских документах не заполняются дополнительные графы по ГОСТ 2.104-68, предназначенные для архивного учета документации на производстве. Не заполняются также графы основной надписи по ГОСТ 3.1103-70, например, графы для внесения изменений, «Обозначение документа по ГОСТ», «Технологический шифр по ГОСТ», «Обозначение» и т.д. В маршрутной карте не указывается номер цеха и номер участка, инвентарный номер оборудования.

5. В графе «Оборудование» записывают для каждой операции наименование станков и их обозначение.

6. Указания по заполнению графы «Наименование и содержание операции» приведены в соответствующем разделе.

7. В графе «Коэффициент штучного времени» указывается коэффициент, устанавливающий величину изменения штучного времени при многостаночном обслуживании. Расценки в карте даны за 100 деталей.

В соответствии с ГОСТ 3.1118-82 при заполнении маршрутной карты информацию о технологическом процессе в нее заносят построчно, причём каждой строке присваивается определённый служебный символ, зависящий от содержания информации. Служебные символы условно выражают состав информации в строке и предназначены для её обработки средствами автоматизации.

Для единичных технологических процессов, выполняемых с применением методов механической обработки, в зависимости от вида описания технологических процессов для маршрутных карт формы 1(первый лист) и 1а (последующие листы) используется следующая очередность заполнения строк по служебным символам:

при маршрутном описании – М01, М02, А, Б, О, Т;

при операционном описании – М01, М02, А, Б.

В маршрутной карте в строку с символом МО1 записывают наименование, сортамент, размер и марку материала, обозначение стандарта. Запись выполняется на уровне одной строки с применением разделительного знака дроби «/». Например: Круг В22 ГОСТ 2590-71/45 ГОСТ 1050-71

В строку с символом МО2 записывают следующее:

• МД - масса детали;

• Н. расх - норма расхода материала;

• КИМ - коэффициент использования материала;

• профиль и размеры исходной заготовки (габаритные размеры);

• КД - количество деталей, изготавливаемых из одной заготовки;

• МЗ - масса заготовки.

• В строку с символом А записывают:

• номер операции;

•код операции, наименование операции (допускается код oneрации не указывать).

В строку с символом Б записывают:

• модель оборудования;

• Р - разряд работы, необходимой для выполнения операции;

• УТ - код условий труда (допускается не указывать);

• КР - количество рабочих, занятых при выполнении операции;

• T_пз - норма подготовительно-заключительного времени на операцию;

• Т_ШТ — норма штучного времени на операцию.

Формы применяемых на различных предприятиях машиностроения маршрутных карт могут отличаться в зависимости от того, как расположено поле подшивки этих форм – вертикально или горизонтально. Однако содержание помещенной в них информации остается одинаковым.

Приложение Е

Вариант технологического процесса обработки детали «фланец»:

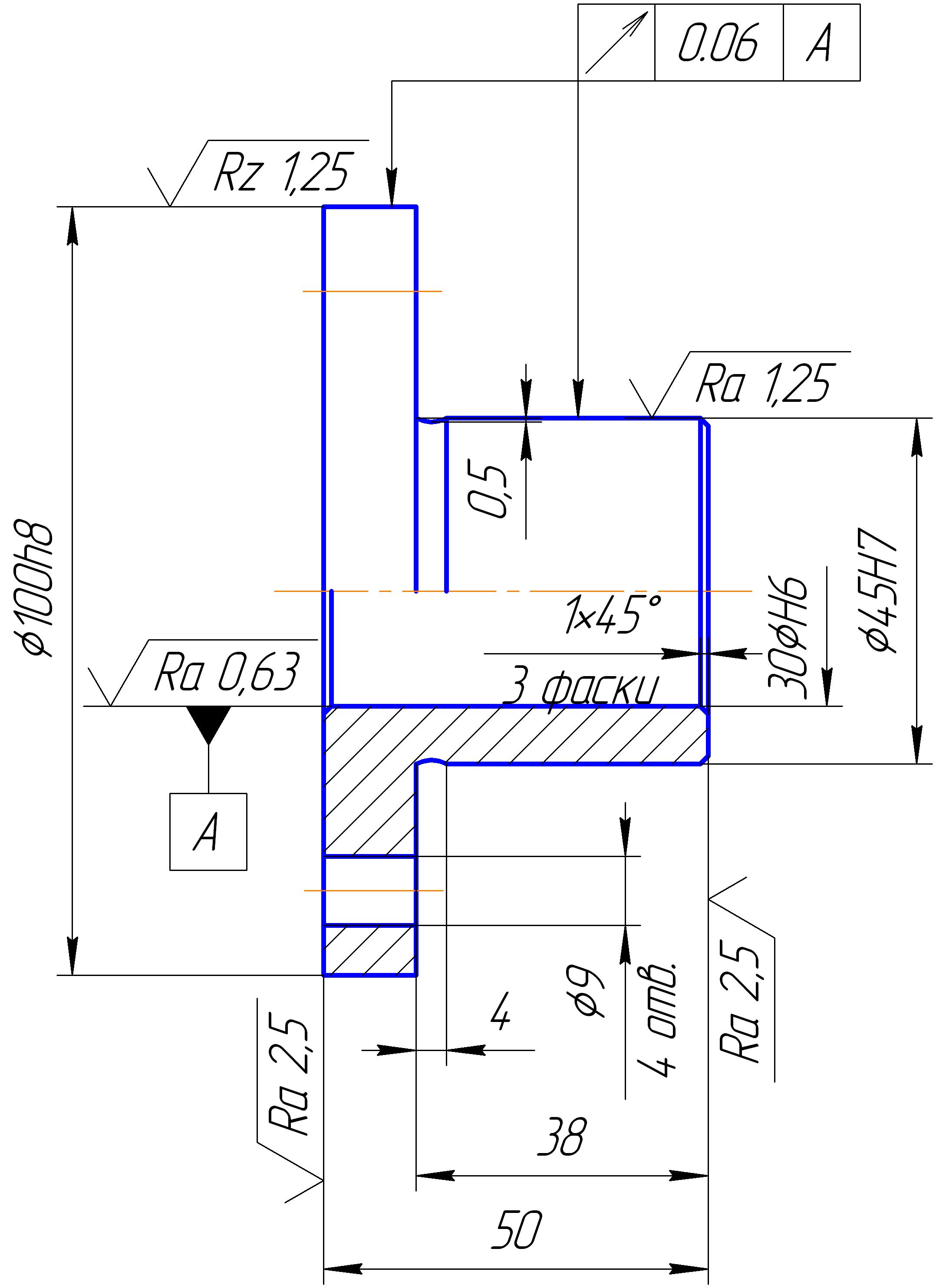

Рис. 1 Эскиз детали «фланец»

Маршрут обработки детали

Наименование операции	Вариант технологического процесса
Операция 005 Отрезная Операция 010 Токарная Операция 015 Токарная Операция 020 Слесарная Операция 025 Сверлильная Операция 030 Термическая Операция 035 Внутришлифовальная Операция 040 Круглошлифовальная	Фрезерно-отрезной станок 6641 Токарно-винторезный станок 16К20 Токарно-винторезный станок 16К20 Верстак слесарный Настольно-сверлильный станок МН18Н Внутришлифовальный станок 3К227А Круглошлифовальный Станок 3М153
