Измерительные системы станков с чпу
По виду входной физической величины измерительные преобразователи подразделяются на на:
ИП линейных перемещений;
ИП угловых (круговых) перемещений.
По физическому принципу эквивалентного преобразования:
волновые;
емкостные;
индукционные и индуктивные;
локационные;
потенциометрические;
фотоэлектрические и оптоэлектронные;
электромагнитные.
По точности ИП делятся на 9 классов точности (таблица ).
Таблица — Точность измерительных преобразователей
Класс точности |
Предел допустимого значения погрешности перемещений Δд |
Допустимое отклонение температуры от 293 K |
Класс точности |
Предел допустимого значения погрешности перемещений Δд |
Допустимое отклонение температуры от 293 K |
||
угловых, ʺ |
линейных, мкм |
угловых, ʺ |
линейных, мкм |
||||
1 |
1,0 |
0,5+1,2L |
±0,2 |
6 |
60,0 |
20,0+30,0L |
±2,0 |
2 |
2,0 |
1,0+2,5L |
7 |
150 |
40,0+30,0L |
±5,0 |
|
3 |
5,0 |
2,0+4,5L |
±0,5 |
8 |
300 |
80,0+100,0L |
|
4 |
15,0 |
5,0+8,0L |
±1,0 |
9 |
600 |
150,0+200,0L |
|
5 |
30,0 |
10,0+15,0L |
±2,0 |
|
|
|
|
L — длина преобразуемого перемещения.
Наибольшее распространение в современных станках с ЧПУ получили следующие типы ИП:
сельсины
индуктосины
фотоэлектрические ИП со штриховыми мерами
лазерные интерферометры

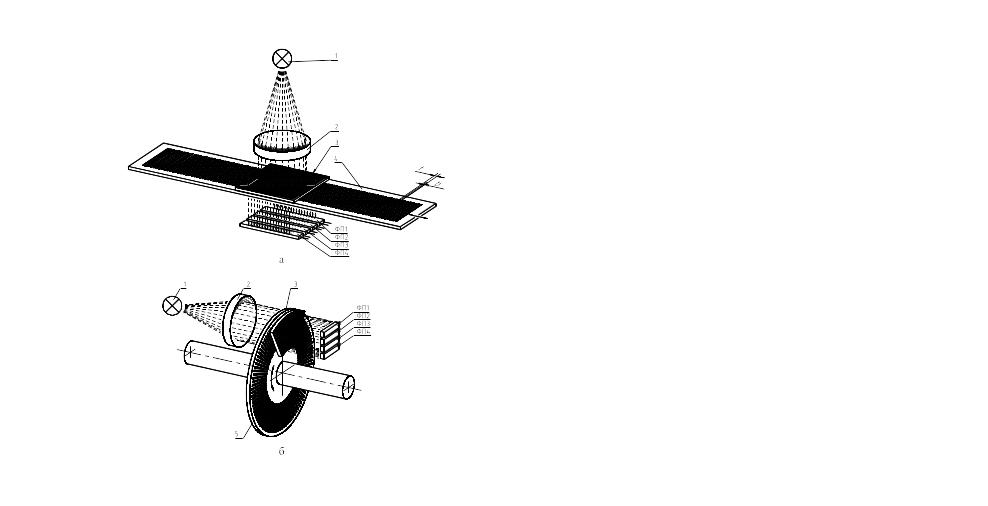

Рисунок 7 — Фотоэлектрические растровые преобразователи
Классификация станков с чпу
Металлорежущие станки с ЧПУ можно классифицировать по различным признакам.
В зависимости от вида основных операций обработки станки подразделяются на технологические группы:
токарные,
фрезерные,
сверлильные,
расточные,
шлифовальные,
зубооьрабатывающие,
многооперационные.
По количеству используемого инструмента, станки с ЧПУ подразделяются:
многоинструментальные , с числом автоматически сменяемых инструментов до 12, как правило станки с инструментальной револьверной головкой;
многоцелевые, с числом автоматически сменяемых инструментов более 12, снабженные специальным инструментальным магазином.
По принципу управления движением, различают три группы станков, при этом к основному обозначению станка, добавляется соответствующий индекс:
Ф2 – станки с позиционной системой ЧПУ;
Ф3 – станки с контурной системой ЧПУ;
Ф4 – станки с комбинированной системой ЧПУ.
По числу координат управления, наиболее распространенные, двух- и трехкоординатные станки. Токарные станки имеют двухкоординатную систему управления. Станки, имеющие три координаты управления, но возможность одновременного управления только по двум координатам, обычно называют станками с числом координат управления 2,5.
Индексы отражающие конструктивные особенности связанные с автоматической сменой инструмента:
Р – смена инструмента поворотом револьверной головки. (16K20РФ3)
М – смена инструмента из инструментального магазина. (ИР500МФ4)
