Министерство образования и науки Украины
Приазовский государственный технический университет
Кафедра: «Сопротивления материалов»
Конспект лекций.
Часть 2
По дисциплине: «Железобетонные и каменные конструкции»
(Специальный курс)
Составил:
Старший преподаватель: Бондарев М. В.
Мариуполь 2007 г.
Р асчет и конструирование узлов фермы. При конструировании сегментной фермы необходимо уделять особое внимание надлежащей заделке сварных каркасов элементов решетки в узлах. Длину заделки lfn напрягаемой арматуры, согласно Руководству по расчету ферм, принимают: для канатов диаметром 12—15 мм 1аn = 150 см; для проволоки периодического профиля 100 см и для стержневой арматуры 35d, где d — диаметр стержня, см. При меньшей длине заделки анкеровка напрягаемой арматуры обеспечивается постановкой по расчету соответствующих поперечных стержней. Требуемая площадь поперечного сечения продольных ненапрягаемых стержней в нижнем поясе в пределах опорного узла.
Р асчет поперечной арматуры в опорном узле.
Расчетное усилие из условия прочности в наклонном сечении по линии отрыва АВ (рис. 5):
Площадь сечения одного поперечного стержня
из конструктивных соображений принимаем стержни Ø 10 A-III, Аsw =0,785 см2.
Из условия обеспечения прочности на изгиб в наклонном сечении (по линии АС, рис. 5. а) требуемая площадь поперечного стержня
Рис. 5. опорный узел сегментной фермы
а-расчетная схема, б- деталь армирования
Что меньше принятого Ø 10 A-1II с Asw=0,785 см2; условие прочности на изгиб в наклонном сечении удовлетворяется.
Рис. 6. Промежуточный узел сегментной фермы а —расчетная схема; б —деталь армирования
Расчет поперечной арматуры в промежуточном узле. Рассмотрим первый промежуточный узел, где к верхнему поясу примыкает растянутый раскос (а—б), нагруженный максимальным расчетным усилием N=H5x 0,95= 109,2 кН (рис. 6). Фактическая длина заделки стержней раскоса (а—б) за линии АВС—28 см, а требуемая длина заделки арматуры Ø 12 A-III составляет lan = 35d=35X1,2=42 см.
Необходимое сечение поперечных стержней каркасов определяем по формуле
По расчету поперечные стержни в промежуточном узле не требуются. Назначаем конструктивно Ø6 А-III через 100 мм.

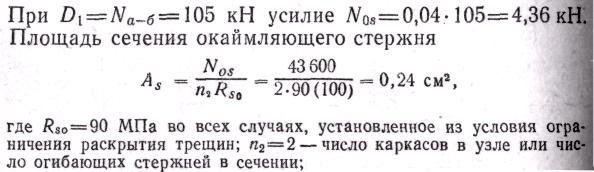

Площадь сечения окаймляющего стержня в промежуточном узле определяем по условному усилию
Nos= 0,04(D1+0,5D2),
где di, D2 — усилия в растянутых раскосах, а при наличии только одного
Nos= 0,04D1
растянутого раскоса
принято Ø 10 A-III, Аs=0,785 см2.
Аналогично изложенному выполняют расчет и в других узлах. В узлах, где примыкают сжатые раскосы и стойки, проектируем поперечное стержни из конструктивных соображений 06 A-III с шагом 100 мм, а окаймляющие стержни Ø 10 A-III. На рис. 7 показана схема армирования фермы и сечений.
