Стойки для рубки лозы, глины шашкой

Для рубки лозы изготавливается крестовина, на которой устанавливается стойка высотой 1 м, с вертикальным отверстием 2-3 см в центре. Для рубки глины на вершину стойки прибивается квадратная дощечка 25-35 см. Пирамида для оружия. Для винтовок и тренировочных палок служит обычная пирамида для оружия.

Перекладина с подвесными мешками и шарами

Два столба диаметром 25-30 см вкапываются в землю, а над землёй на высоте 3-3,5 м крепится перекладина из бревна толщиной 20-30 см, длиной 4-5 м. К перекладине на верёвках подвешиваются мешки длиной 50 см, набитые опилками (расстояние между мешками 1 м). Между мешками подвешивать шары диаметром 20-30 см, сшитые из брезента и набитые паклей, Мешки и шары подвешивать на высоте 140-160 см от земли. Снаряжение бойца-фехтовальщика: маска, нагрудник из брезента, подбит волосом или ватой; бандаж (металлическая раковина или плавки, подбитые ватой) для предохранения половых органов; налокотник из плотной кожи (только для фехтования на эспадронах), предохраняет локоть от ударов; перчатка на одну руку для фехтования на эспадронах и рапирах; рукавицы на обе руки - для фехтования на штыках; обувь для фехтования с небольшим каблуком. Брюками служат любые тренировочные штаны, не стесняющие движений. Фехтовальное оружие фабричного производства - эспадрон (облегчённая сабля) - состоит из клинка, гарды, рукоятки и гайки. Общая длина эспадрона 105 см. Вес не более 500 г. Рапира - состоит из клинка, гарды, рукоятки и гайки. Общая длина рапиры не более 110 см. Вес не более 500 г. Фехтовальная винтовка - обычная учебная винтовка образца 1891 г. или деревянная, изготовленная по типу учебной. Эластичный штык представляет собой металлическую пластинку, на одном конце которой имеется кованая шляпка, на другом - трубка, надевающаяся на конец ствольной части винтовки. Могут быть трубки со специальным вырезом для крепления штыка на учебно-боевой винтовке. Фехтовальный инвентарь хранить в сухом месте и периодически смазывать ружейным маслом.

Заслоны

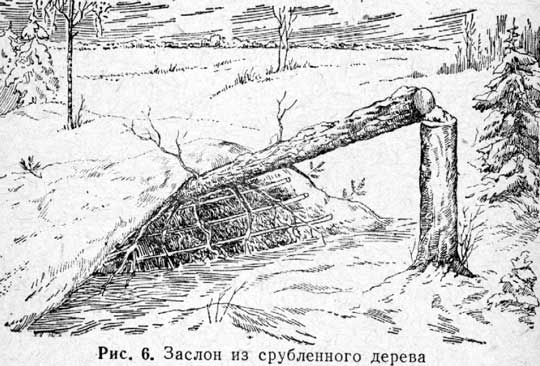

Заслоны являются простейшим видом укрытий от холода и непогоды. Их конструкции очень несложны. Для устройства заслонов применяют самые простые инструменты: топор и пилу. Каждый солдат и сержант в любых условиях боевой обстановки сумеет построить заслон. Ниже мы остановимся на описании некоторых видов заслонов с точки зрения их практического устройства и организации работ. Заслоны можно сделать из одного или двух срубленных деревьев, а также из специально устроенных вертикальных или наклонных стенок. В качестве вертикальных стенок используют изгороди, снежные валы, кустарник и т. д. Для устройства заслона из дерева (рис. 6) дерево надрубают на высоте груди и валят вершиной в наветренную сторону. Ветви поваленного дерева в нижней части обрубают и используют для подстилки и для устройства стен шалаша. В зимнее время крону срубленного дерева сверху и с боков обсыпают снегом толщиной 30-40 см.

Открытую сторону заслона защищают от ветра и снега плащ-палатками. Заслон из двух деревьев делают подобным же образом, но при этом подрубленные деревья валят одно на другое. Заслоны-навесы (рис. 7) устраивают преимущественно около деревьев, используя их в качестве опор для остова. Если деревьев нет, делают козелковые опоры из толстых жердей, связанных в верхних концах веревками или проволокой.

Заслон-навес состоит из горизонтального прогона, наклонных жердей, поперечной обрешетки, покрытия и внутренней выстилки. Устраивают навес обычно 7-8 человек. Двое укрепляют на деревьях (или козелковых опорах) горизонтальный прогон из накатника при помощи проволоки или скоб на высоте 1,5 м, три человека опирают на прогон наклонные жерди, располагая их в 1 м друг от друга, три человека устраивают поперечную обрешетку, привязывая к наклонным жердям тонкие жерди или оплетая их гибкими ветвями или хворостом. Затем три-четыре человека приступают к покрытию навеса ветками, камышом, соломой или палаточными полотнищами, а остальные устилают ветками пол внутри навеса толщиной 20-30 см, делая его с некоторым подъемом к изголовью. Двусторонний заслон строят точно по такому же принципу, но с двух сторон. Для обогрева людей в заслонах устраивают костры из бревен. Костры бывают обыкновенные (клеточные или конусные) , из трех и из двух бревен (рис. 8).

Клеточные и конусные костры применяют редко, так как заготовка дров для них - сложная и трудоемкая работа. Кроме того, эти костры дают большое пламя и много дыма что может демаскировать расположение войск. В односторонних заслонах применяют все типы костров, в двусторонних более пригодны костры из двух бревен. Люди располагаются в ряд, ногами к бревну, предохраняющему от ожогов. Чтобы дым не шел на людей, односторонние заслоны располагают с наветренной стороны, а у двусторонних наветренный скат покрывают на большую высоту, чем противоположный. Наивыгоднейшим условием для горения костра из двух бревен является направление ветра вдоль бревен. Костер из трех бревен диаметром 18-25 см и длиной 3,5-4,5 м устраивают веерообразно на подкладке из бревна. Сходящиеся концы бревен горят продолжительное время, только время от времени их надо продвигать вперед. Продолжительность горения костра 6-8 часов. Для лучшего горения сходящиеся концы направляют против ветра. Костер из двух бревен делают из бревен одинаковой длины, равной длине заслона. Каждое бревно плоско отесывают с одной стороны по 1/5-1/6 диаметра, отесанные стороны мелко насекают, чтобы они лучше загорались. Бревна для костра берут сухостойные, смолистые, желательно сосновые без сучков, диаметром 25 и 30 см. Нижнее бревно горит быстрее верхнего, поэтому вниз кладут более толстое комлевое бревно затесом кверху. На него укладывают щепки, бересту, сухой мох или стружки и сверху кладут тонкое бревно затесом книзу. Бревна должны лежать устойчиво (без забивки кольев с боков). Зажигать костер нужно тщательно, чтобы бревна горели одинаково по всей их длине. Продолжительность горения двух бревен 9-10 часов.

ШАЛАШИ

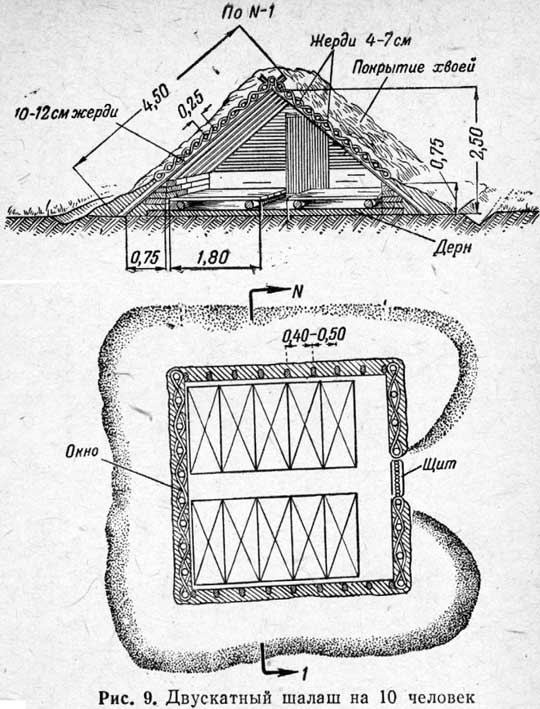

Шалаши служат укрытием от ветра, зноя, холода и осадков. Закрытые со всех сторон, они лучше заслонов защищают от непогоды и холода и более удобны для размещения в них солдат. Постройка шалаша несколько труднее, чем заслона. Поэтому шалаши целесообразно строить в тех случаях, когда войска находятся долго на одном месте. В плане шалаши бывают круглые и прямоугольные (двускатные, четырехскатные). Круглые шалаши требуют немного времени на постройку и мало материалов. Особенно они пригодны для зимнего времени, так как обеспечивают равный обогрев большому количеству людей, расположенных вокруг костра или печи-времянки. В прямоугольных шалашах люди располагаются удобнее, но постройка их более трудоемка и требует большего количества материалов Двускатный шалаш (рис. 9) на 10 человек строят на ровной м естности из подручных материалов.

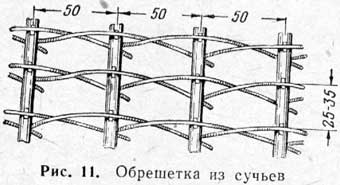

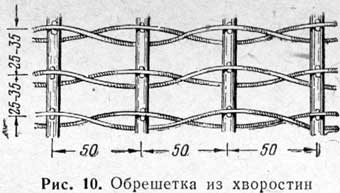

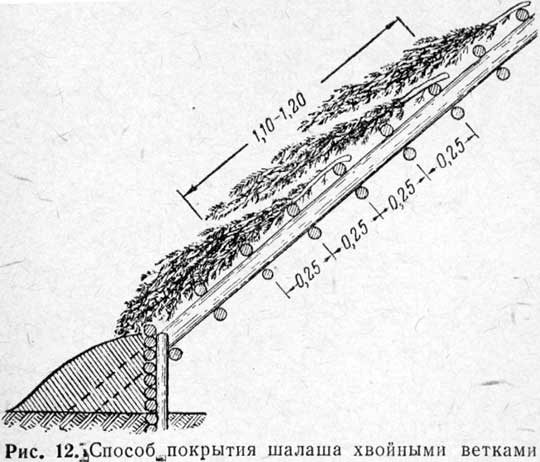

Стропильные ноги для остова шалаша делают из жердей толщиной 10-12 см, установленных на расстоянии 0,5 м одна от другой. Поперек жердей устраивают плетневую обрешетку рядами, на расстоянии 25-35 см ряд от ряда. Ее делают из гибких хворостин толщиной 2-3 см и длиной 2-4 м или из хвойных сучьев такой же толщины, длиной 1-1,2 м. Длинные хворостины попарно охватывают каждую жердь с обеих сторон (рис. 10). Короткие сучья накладывают на наружные стороны жердей и концами заводят на внутренние стороны соседних жердей (рис. 11). Плетение обрешетки является одновременно и вязкой остова шалаша. Стропильные ноги каждого ската прямоугольного шалаша располагают на земле и, вплетая обрешетины, связывают их в отдельные рамы, которые потом устанавливают на место. После обрешетки устраивают кровлю из хвойных веток, соломы, камыша и других подручных материалов. При наличии хвойного покрытия скаты покрывают снизу вверх горизонтальными рядами через 0,25 м (рис. 12). Ветки укладывают концами черенков на обрешетины, причем часть черенков просовывают в промежутки между перекрещивающимися обрешетинами. Для водонепроницаемости толщина покрытия должна быть не менее 20-25 см, под углом наклона скатов не менее 45°. 10 человек устанавливают шалаш за 3-4 часа.

Первые восемь номеров связывают две рамы из жердей, Делают их обрешетку и для жесткости с внутренней стороны рам наискось подвязывают; 9 и 10 номера расчищают площадку и отрывают две параллельные канавки длиной по 5 м на расстоянии 5 м одна от другой. Затем первые восемь номеров устанавливают рамы в канавки и, наклонив их одна к другой, соединяют вверху, образуя конек. 9 и 10 номера засыпают канавки землей и укладывают жердь на конек. После указанных работ первые четыре номера устраивают кровлю из лапника, хвороста или соломы, четыре человека (5-8 номера) заделывают торцы шалаша, нижнюю часть обсыпают землей и навешивают дверь или закрывают дверной проем плащ-палаткой; 9 и 10 номера оборудуют места для отдыха людей. Для устройства двускатного шалаша необходимо 20 штук 10-12-см жердей длиной 6,0 м, 40 штук 4-7-см жердей длиной 4 м, 2 м³ хвороста, 6 м³ хвои, лапника или соломы, 5 кг проволоки. Конусный шалаш устраивают диаметром от 6 до 7 м. Рекомендуется следующий простейший способ устройства конусного шалаша. Берут 20-30 жердей толщиной 7-8 см, длиной 4,5-5 м и устраивают из них конусный остов шатра. Жерди располагают так, чтобы расстояния между их нижними концами не превышали 50-60 см. Устойчивость остова обеспечивают тем, что все жерди опирают на треногу, связанную вверху проволокой. Поверх этого жердевого остова набрасывают хвойные ветки слоем 15-20 см. Вверху шалаша оставляют отверстие диаметром 0,9-1,0 м для выхода дыма от костра.

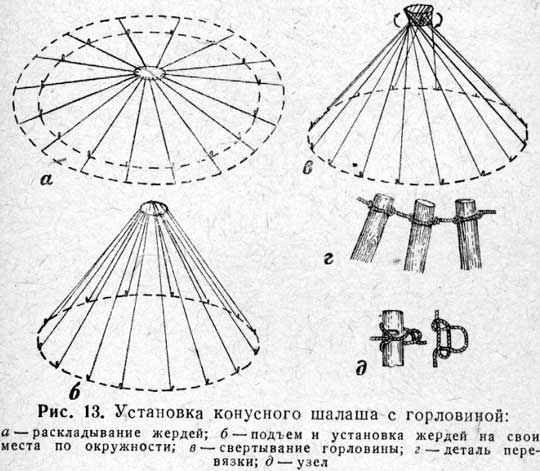

Более удобен способ вязки остова конусного шалаша с горловиной. По этому способу вначале жерди раскладывают по радиусам на месте установки шалаша (рис. 13, а) и в верхних тонких концах по зарубкам, сделанным в 5-6 см от их концов, перевязывают веревкой так, чтобы каждый конец был охвачен петлей (рис. 13, г, д). Для того, чтобы веревка образовала замкнутое кольцо, эти концы должны находиться один от другого на расстоянии 2-3 см. Затем все жерди с перевязанными верхними концами приподнимают до тех пор, пока нижние концы не станут в намеченные на окружности места (рис. 13,6). Каждую пару жердей поднимает один человек. После подъема верхушки жердей оттягивают на себя так, чтобы веревочное кольцо приняло горизонтальное положение и имело правильное очертание окружности. Затем верхушки жердей вращают в одну сторону для образования винтообразной горловины, служащей для выхода дыма или для выпуска дымовой трубы (рис. 13, в и 14). Горловину для прочности обвязывают веревкой или проволокой.

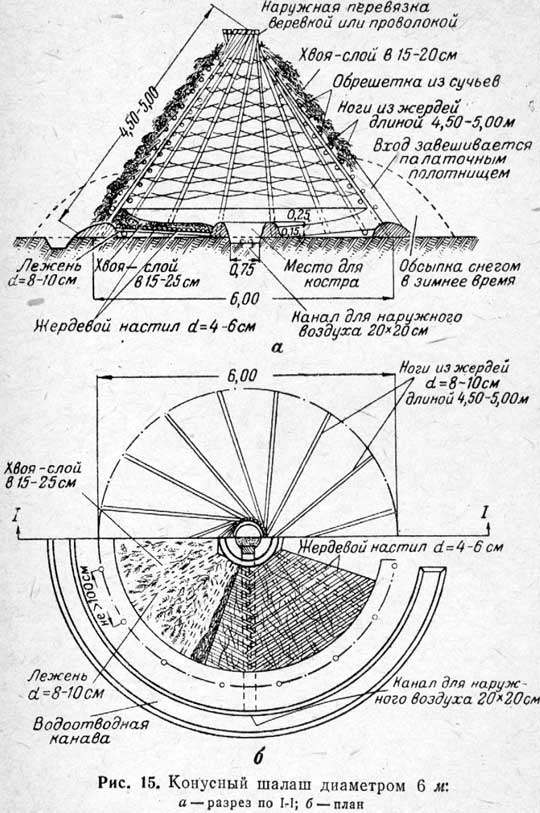

После установки остова между жердями вплетают обрешетку из коротких сучьев и покрывают ее хвойными ветками (см. рис. 15).

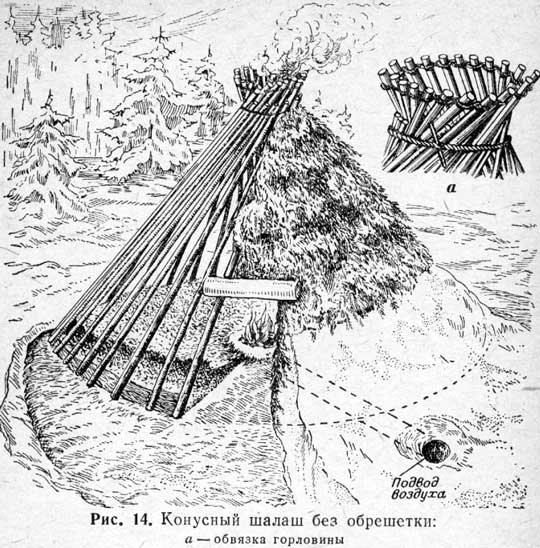

Конусный шалаш можно делать и без обрешетки (рис. 14). Для этого по окружности шалаша в промежутках между основными жердями остова устанавливают дополнительные жерди. Меньшее расстояние между жердями позволяет покрывать остов хвоей без обрешетки. Работа ускоряется, но покрытие получается менее прочным и менее плотным. В зимнее время в центре конусного шалаша выкапывают приямок для костра глубиной 15 см с валиком вокруг для защиты ног от огня. Для лучшего горения к нему подводят наружный воздух, для чего устраивают канал сечением 20х20 см, перекрытый хворостом и засыпанный сверху землей. Для более надежного утепления шалаш устанавливают над вырытым в земле гнездом. Низ шалаша для защиты от ветра обсыпают снегом на высоту 1-1,2 м. Покрытие уплотняют, набрасывая на него землю слоем до 5 см. Внутри шалаша устраивают лежанки из хвойных веток слоем 15-25 см. Зимой их рекомендуется делать толще и покрывать матами из соломы. Конусный шалаш 18 человек устанавливают за 3 часа. Первые десять номеров заготовляют 20-30 жердей длиной 4,5-5 м, толщиной 8-10 см и в 5-6 см от вершины делают на них зарубки. Следующие четыре номера (11-14) расчищают площадку, вычерчивают окружность радиусом 3 м и отрывают ямки в местах установки нижних концов жердей шалаша; 15-18 номера откапывают в центре шалаша ямку для костра и устраивают подвод наружного воздуха к ней, отрывая для этого канавку сечением 20х20 см, канавку перекрывают хворостом и землей. Затем весь личный состав укладывает заготовленные жерди по радиусам вершинами к центру и по зарубкам перевязывает их веревкой. Связанные жерди приподнимают и устанавливают нижними концами в ямки, после этого вращают жерди в одну сторону, чтобы образовать горловину. После установки остова 1 -12 номера оплетают жерди ветвями или хворостом, по обрешетке устраивают покрытие из веток или палаточных полотнищ и обсыпают низ шалаша землей на высоту 1 м; остальные шесть человек (13-18 номера) оборудуют лежанки из хвороста и веток и завешивают вход плащ-палаткой.
