Тема 6. Основные положения проектирования висячих покрытий
6.1. Характеристика висячих покрытий
Висячими называют покрытия, в которых главная несущая пролетная конструкция работает на растяжение. Она может быть образована из стальных стержней, канатов, тросов, прокатных профилей, а также может представлять собой металлическую или железобетонную предварительно напряженную оболочку. Возникающие в ее элементах растягивающие усилия в дальнейшем будем условно называть тяжением нитей, а их горизонтальную составляющую — распором.
Висячие покрытия за последние годы нашли широкое применение в спортивных и выставочных сооружениях, гаражах, крытых рынках, городских залах общего назначения, некоторых производственных зданиях и других сооружениях. Этому способствует ряд преимуществ висячих покрытий перед традиционными конструктивными формами покрытий, к которым можно отнести следующие:
1. Работа несущих конструкций на растяжение, что позволяет более полно использовать материал, поскольку несущая способность таких конструкций определяется прочностью, а не устойчивостью. Это особенно важно при применении высокопрочных материалов, и висячие покрытия являются одной из наиболее перспективных конструктивных форм для применения относительно более дешевых (так как увеличение прочности материалов опережает рост их стоимости) высокопрочных материалов.
Полное использование несущей способности высокопрочного материала ведет к уменьшению собственного веса несущей конструкции и, следовательно, позволяет наиболее эффективно перекрывать большие пролеты; с ростом пролета преимущества висячей конструктивной формы покрытия увеличиваются, что хорошо подтверждается практикой мостостроения; уже существуют мосты пролетом 1000 м и более.
2. Большое разнообразие архитектурных форм висячих покрытий позволяет применять их для зданий самого различного назначения — от покрытия небольших коровников и теплиц до покрытия крупных общественных зданий.
3. Транспортабельность элементов висячих покрытий (тросов в бухтах, металлических оболочек — в рулонах) и почти полное отсутствие вспомогательных подмостей при монтаже делают их достаточно индустриальными.
4. Малый собственный вес несущей конструкции ее повышенная деформативность делают ее сейсмостойкой, так как резко уменьшается сейсмический импульс на конструкцию.
Однако висячие покрытия имеют и недостатки, от удачного преодоления которых часто зависит эффективность применения системы в целом.
1. Висячие системы — системы распорные, и для восприятия распора (горизонтальной составляющей тяжения тросов или оболочки) необходима специальная опорная конструкция, способная воспринять эти горизонтальные силы; стоимость опорной конструкции может составлять значительную часть стоимости всего покрытия. Желание уменьшить стоимость опорной конструкции путем повышения эффективности ее работы приводит к преимущественному использованию покрытий круглой, овальной и других непрямоугольных форм плана, который плохо согласуется с современной планировкой производственных зданий; в этом одна из причин недостаточно широкого применения висячих покрытий для производственных зданий.
2. К специфическим особенностям висячих покрытий относится их повышенная деформативность. Она связана, во-первых, с повышенными упругими деформациями применяемых высокопрочных материалов и особенно тросов, в которых нормальные напряжения в несколько раз больше, а модуль упругости Е меньше, чем в обычной конструкционной стали. Таким образом, относительное удлинение элементов конструкции оказывается значительно большим, чем в традиционных конструкциях. Во - вторых, повышенная деформативность вызвана геометрической изменяемостью большинства систем висячих покрытий, в которых при нагружении их нагрузкой, отличающейся по своему характеру распределения от ранее действовавшей, появляются кинематические перемещения, вызванные изменением формы равновесия системы (для нити — изменение формы верёвочной кривой) и сопровождающиеся изменением ее напряженного состояния. В-третьих, она обусловлена горизонтальной деформацией опор, их податливостью в распорных висячих системах.
Повышенная деформативность висячих покрытий затрудняет герметизацию кровли, применение висячих покрытий в зданиях с крановым оборудованием, приводит в некоторых случаях к аэродинамической неустойчивости покрытий и усложняет их расчеты.
Чтобы уменьшить деформативность покрытия, применяют специальные мероприятия, стабилизирующие его, которые, естественно, увеличивают стоимость покрытия.
3. К недостаткам висячих покрытий можно отнести также трудность водоотвода с покрытия.

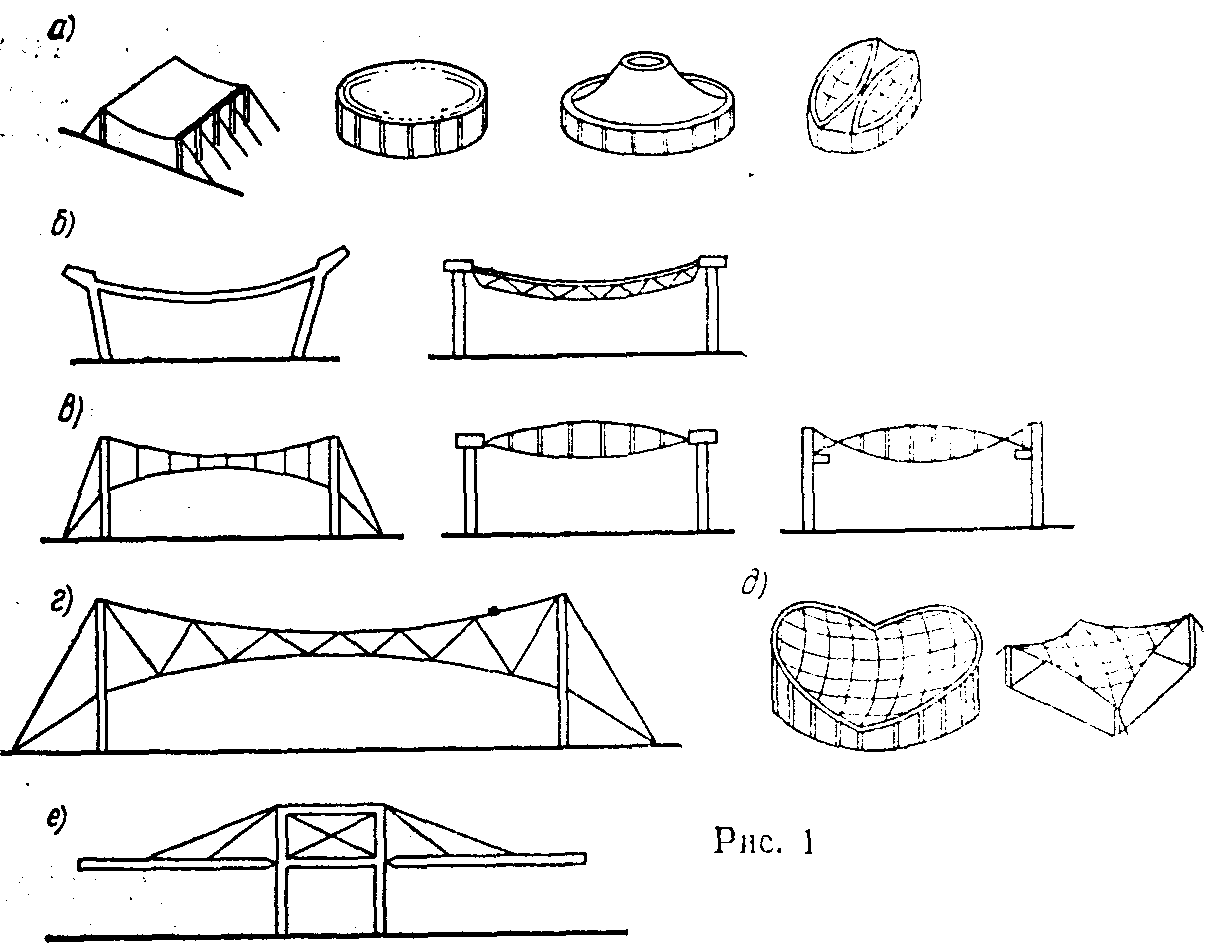

Конструктивная форма висячих покрытий весьма разнообразна, но по характерным особенностям работы несущей конструкции большинство из них можно условно разбить на несколько групп (рис. 1):
а) однопоясные висячие покрытия с железобетонными плитами и металлические оболочки-мембраны;
б) покрытия растянутыми изгибно-жесткими элементами;
в) покрытия двухпоясными системами;
г) покрытия тросовыми фермами;
д) покрытия седловидными сетками;
е) комбинированные висячие системы.
