Технические характеристики оп
Показатели |
Типоразмер оборудования |
|||
ОП5- 230x35-А (ТУЗ-2451-91) |
ОП-230х70-А (ТУЗ-2533- 94) |
ОП-280x70 (ТУЗ-2496- 92) |
ОП-350x35 (ТУ3661 — 006 — 07500846-96) |
|
Номер схемы обвязки оборудования по ГОСТ 13862-90 |
5 и 6 |
5, 6 и 7 |
5, 6 и 7 |
5, 6, 7 и 8 |
Условный диаметр прохода, мм: блока превенторов манифольда |
230 80 |
230 80 |
280 80 |
350 80 |
Рабочее давление, МПа: плашечных превенторов и манифольда кольцевого превентора |
35 35 |
70 35 |
70 35 |
35 35 |
Условный диаметр труб, уплотняемый плашками превентора, мм |
73-168 |
73-168 |
60,3-194,0 |
73-273 |
Номинальное рабочее давление гидроуправления превенторами, МПа |
14 |
14 |
21,0 |
14 и 21 |
Температура скважинной cреды, ºС |
150 |
150 |
150 |
150 |
Состав комплекта ОП (шифр): кольцевой превентор плашечный превентор манифольд гидроуправление превентора |
ПУ1-230x35 ППГ-230x35 МПБ5-0х35 ГУП14 |
ПУ1-30х35А ППГ-230x70 МПБ6-0х70 ГУП14 |
ПУ2-280x35 ППГ-280x70 МПБ6-0х70 СУ21-65 |
ПУ2-50x35 ППГ-50x35 МПБ5-0х35 СУ14-916 |
Габаритные размеры блока превенторов (длина, ширина, высота), мм |
2762х880х х2530 |
2950х880х х3535 |
3100хЮ62х х3222 |
2900х1250х х3490 |
Масса полного комплекта, кг |
17 094 |
23 278 |
37 565 |
39 900 |
3) Многоступенчатые поршневые компрессоры. Конструкция углового компрессора, принцип действия. Неисправности в процессе работы.
Ответ:
Многоступенчатый компрессор применяется для получения сжатого газа высокого давления. Он представляет собой совокупность нескольких последовательно работающих одноступенчатых компрессоров с промежуточным охлаждением сжимаемого газа между ступенями.
Многоступ.сжатие дает: выигрыш затрач. Работе, огранич. температуры конца сжатия, более высокий коэф-т подачи.
Устройство многоступенчатого поршневого компрессора позволяет качественно сжимать воздух до более высокого давления, степень которого определяется числом ступеней компрессора.
При больших сжатиях применяются многоступенчатые компрессоры, в которых, чередуя сжатие с промежуточным охлаждением, можно получать газ очень высоких давлений.
Многоступенчатый компрессор используется для получения давлений до 100 атм.
Компрессор КТ-6 двухступенчатый трёхцилиндровый с воздушным охлаждением. Корпус 22 (рисунок 1) литой чугунный с четырьмя лапами для крепления. Передняя часть корпуса закрыта съёмной крышкой в которой установлен один из подшипников коленчатого вала и резиновая манжета. По бокам корпуса имеются два люка для доступа к деталям внутри корпуса. К корпусу на шпильках крепятся три чугунных 3, 6 цилиндра с рёбрами (для увеличения поверхности охлаждения), расположенные в одной вертикальной плоскости под углом 60 град друг к другу.

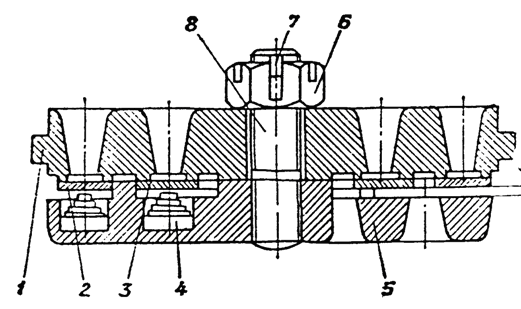

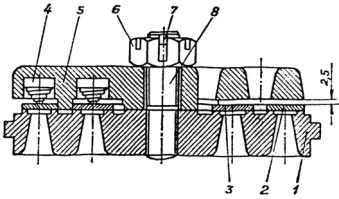

1 - клапанная коробка 1-й ступени; 2 - поршень 1-й ступени; 3 - цилиндр 1-й ступени; 4 - клапанная коробка 2-й ступени; 5 - поршень 2-й ступени; 6 - цилиндр 2-й ступени; 7 - узел шатунов; 8 - промежуточный холодильник; 9 - фильтр воздушный; 10 - клапан предохранительный; 11 - рым болт; 12 - кронштейн вентилятора; 13 - натяжной болт вентилятора; 14 - вентилятор; 15 - приводной шкив венилятора; 16 - шпонка; 17 - гайка коленчатого вала; 18 - фильтр масляный; 19 - клапан редукционный; 20 - маслонасос; 21 - коленчатый вал; 22 - корпус компрессора; 23 - резервуар маслопровода; 24 - масляный манометр; 25 - подвод воздуха от регулятора; 26 - маслоотделитель; 27 - маслоуказатель; 28 - заправочная пробка; 29 - сливная пробка; 30 - сапун; 31 - балансир дополнительный; 32 - винт; 33 - шплинт;
Рисунок 1 - Компрессор КТ-6
Боковые цилиндры 3 являются цилиндрами низкого давления, средний 6 –высокого давления.

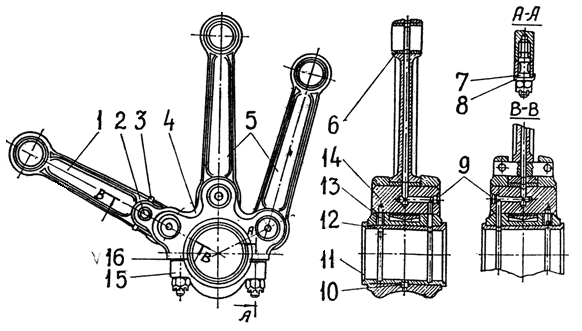

Коленчатый вал 21 – стальной, штампованный с двумя балансирами, вращается в двух шариковых подшипниках № 318, имеет систему каналов для прохода смазки.
Для улучшения динамических свойств компрессора на основные балансиры коленчатого вала установлены два съёмных дополнительных балансира 31, каждый из которых закреплён двумя винтами. Винты зашплинтованы. В торец коленчатого вала запрессована втулка с квадратным отверстием для привода маслонасоса.
Узел шатунов (рисунок 2) состоит из одного жёсткого 1 и двух прицепных 5 шатунов шарнирно присоединенных к нему с помощью пальцев. Главный шатун выполнен из двух частей - шатуна и головки 4, которые неподвижно соединены между собой пальцами 2, 9. В шатуны запрессованы бронзовые втулки 6. Головка шатунов 4 - разъёмная. Съёмная крышка 15 расточена вместе с головкой и прикреплена к ней четырьмя шпильками 7. Гайки крепления крышки зашплинтованы. В головке шатунов установлены два тонкостенных стальных вкладыша 12, залитых баббитом. Вкладыши плотно удерживаются в головке шатунов за счёт натяга и дополнительно застопорены штифтом. Между головкой шатунов и крышкой имеются регулировочные прокладки 16. Величина натяга зависит от толщины пакета прокладок. Узел шатунов имеет систему каналов для подвода смазки к верхним головкам шатунов.
Литые поршни 2, 5 присоединены к верхним головкам шатунов при помощи поршневых пальцев плавающего типа. На каждом поршне установлены четыре поршневых кольца: два верхних – компрессионные, два нижних – маслосъёмные.
1 - шатун жёсткий; 2, 14 - пальцы; 4 - головка шатунов; 5 - шатуны прицепные; 6 - втулка бронзовая; 7 - шпилька; 12 - вкладыш стальной; 15 - крышка съёмная; 16 - прокладка регулировочная;
Рисунок 2 - Узел шатунов
К верхним фланцам цилиндров на шпильках прикреплены клапанные коробки 1, 4 аналогичные по конструкции у цилиндров низкого и высокого давления. Корпуса коробок 5 (рисунок 3) чугунные с рёбрами. Внутренняя полость каждой коробки разделена на две части: в одной установлен нагнетательный клапан 6, в другой всасывающий 8. Клапаны самодействующие, пластинчатые, кольцевые. Всасывающий и нагнетательный клапаны аналогичны по своей конструкции.
Рисунок 3 - Клапанная коробка
Клапан состоит из седла 1 (рисунок 4 а, б) с кольцевыми окнами, перекрываемыми большой и малой кольцевыми пластинами 2, 3. Каждая пластина прижимается к седлу тремя пружинами 4, установленными в гнёздах упора 5, ограничивающего ход пластин 2,5 мм.
а) - Клапан всасывающий
Рисунок 4 - Кольцевые клапаны компрессора
Клапаны уплотнены в корпусах коробок медными прокладками, крышки паронитовыми прокладками. Каждая клапанная коробка имеет разгрузочное устройство, подвижные части которого перемещаются вниз под воздействием воздуха, поступающего от регулятора в пространство над упором всасывающего клапана. Выключение клапана происходит вследствие отжатия пластин от седла упором. При выключении всасывающих клапанов сжатие воздуха прекращается и компрессор переходит на холостой ход.
б) - Клапан нагнетательный
Рисунок 4 - Кольцевые клапаны компрессора
Возможные неисправности в процессе эксплуатации и их причины
Возможные неисправности |
Причины |
|
Снижение производительности |
а) излом пластин, ослабление гайки на стягивающей шпильке б) скопление грязи (нагара) на седле клапана, сработка седла и пластин в) износ поршневых колец г) загрязнение воздушных фильтров |
|
Повышенный нагрев компрессора |
а) перегрузка компрессора б) нарушение режима смазки компрессора в) загрязнение межступенчатого холодильника г) недостаточный подъём пластин нагнетательных клапанов |
|
Срабатывает предохранительный клапан |
а) неисправность всасывающего клапана цилиндра высокого давления б) неисправность разгрузочного устройства в клапанной коробке ЦВД |
|
Снижение давления масла |
а) засорение редукционного клапана маслонасоса б) увеличение зазоров в сопрягаемых деталях в) подсос воздуха маслонасосом г) засорение фильтрующей сетки маслонасоса |
|
Выброс масло в нагнетательный трубопровод или через воздушные фильтры |
а) высокий уровень масла в картере компрессора б) износ маслосъёмных поршневых колец или цилиндров в) замки поршневых колец лежат в одной плоскости |
|
Стук в компрессоре |
а) износ шатунной шейки коленчатого вала б) увеличенный зазор между поршневым пальцем в бобышках поршня, износ втулок шатуна в) увеличенный зазор между шатунной шейкой коленчатого вала и вкладышами головки шатунов г) износ подшипников коленвала |
|
Стук в клапанах |
а) поломка пластин клапанов или пружин б) ослабление клапанных пружин |
